Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant 295 6.6.4.17 Mode de mesure "Row" Le menu suiv ant ap paraît sur l ’écran a pparaît…
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.6 Tester composant Version du logiciel SR.406.xx Edition 02/00 FR
294
Il est possible de sélectionner, depuis ce menu, 6
– le sens d’intégration,
– la résolution en X et Y,
– la résolution en sens d’intégration.
sens d’intégration 6
Pour déterminer l’angle, sélectionner un sens d’intégration, soit dans le sens de l’axe X, soit dans
le sens de l’axe Y du composant. Il est recommandé de sélectionner l’arête la plus longue. 6
résolution en sens de mesure 6
Les temps de mesure de la tête revolver peuvent être optimisés en sélectionnant cette résolution.6
résolution en sens d’intégration 6
Les temps de mesure de la tête revolver peuvent être optimisés en sélectionnant cette résolution.6
Résolution
dans le sens de la mesure
Résolution
dans le sens de l’intégration
Petits composants très haute très haute
Grands composants avec une
autre étape de mesure à la suite
haute moyenne
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
295
6.6.4.17 Mode de mesure "Row"
Le menu suivant apparaît sur l’écran apparaît sur l’écran après avoir cliqué sur le bouton de com-
mande "régler" dans le menu "mode de mesure Row": 6
6
Fig. 6.6 - 37 Option "mode de mesure", menu "mode de mesure Row"
Il est possible, depuis ce menu, 6
– de définir la méthode de mesure des pattes et
– d’exploiter les arêtes des boîtiers pour le positionnement des fenêtres rotatives et/ou des
fenêtres de translation.
mesure 6
Il est possible de sélectionner l’une des options suivantes, lorsque les bouts intérieurs de pattes
recourbées légèrement vers le haut et de pattes brillantes sont mieux représentés que leurs bouts
extérieurs: 6
– mesure sur bouts intérieurs des pattes d’un socle, par ex.
– centre de la patte, mesure du centre de gravité (option "mesure centre") de PLCC, SOJ, par ex.
– mesure sur bouts extérieurs des pattes de QFP, SOT, SO, par ex.
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.6 Tester composant Version du logiciel SR.406.xx Edition 02/00 FR
296
utiliser arêtes boîtier 6
–
pour le positionnement des fenêtres rotatives
Il est possible d’exploiter les arêtes d’un boîtier pour positionner les fenêtres rotatives de façon
optimale. Condition à remplir: l’arête du boîtier doit être visible et aucune rangée de pattes ne
doit s’y trouver (par exemple pour des connecteurs blancs).
–
pour le positionnement des fenêtres de translation
Il est possible d’exploiter les arêtes d’un boîtier pour positionner les fenêtres de translation de
façon optimale. Condition à remplir: l’arête du boîtier doit être visible et aucune rangée de pat-
tes ne doit s’y trouver.
REMARQUE
Ne modifiez cette valeur que pour des composants spéciaux et des connecteurs et désacti-
vez la mesure Lead dans le cas de connecteurs blancs. 6
paramétrages d’intégration 6
Le menu "mode de mesure Row paramétrages d’intégration" apparaît sur l’écran après avoir cli-
qué sur le bouton de commande "paramétrages d’intégration". 6
6

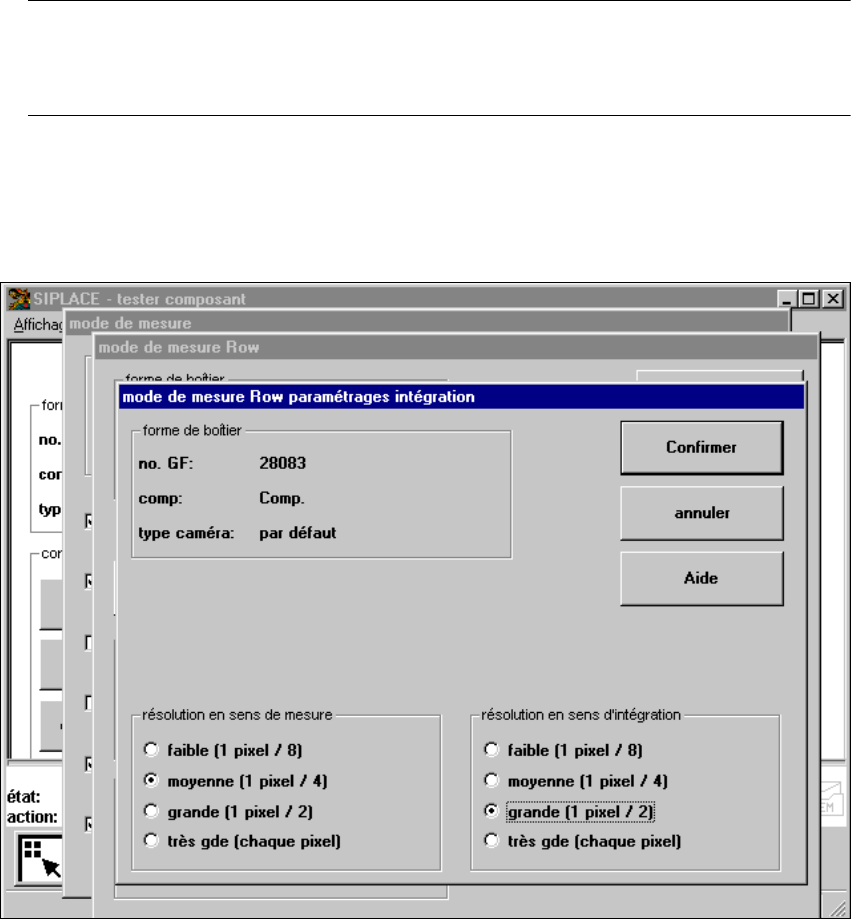

Fig. 6.6 - 38 Option "mode de mesure", menu "mode de mesure Row paramétrages d’intégration"
