1 Introduction, caractéristiques techniques Manuel d’utilisation SIPLACE S-23 H M 1.12 Vue d’ensemble du sous-groupe - Portiques Version du logiciel SR.406.xx Edition 02/00 FR 44 1.12 V ue d ’ensem ble du sous-groupe - P…
Manuel d’utilisation SIPLACE S-23 HM 1 Introduction, caractéristiques techniques
Version du logiciel SR.406.xx Edition 02/00 FR 1.11 Vue d'ensemble sur les blocs - Eléments de réglage
43
1.11.4 Caractéristiques techniques - Lecteur de codes barres composants
T :13

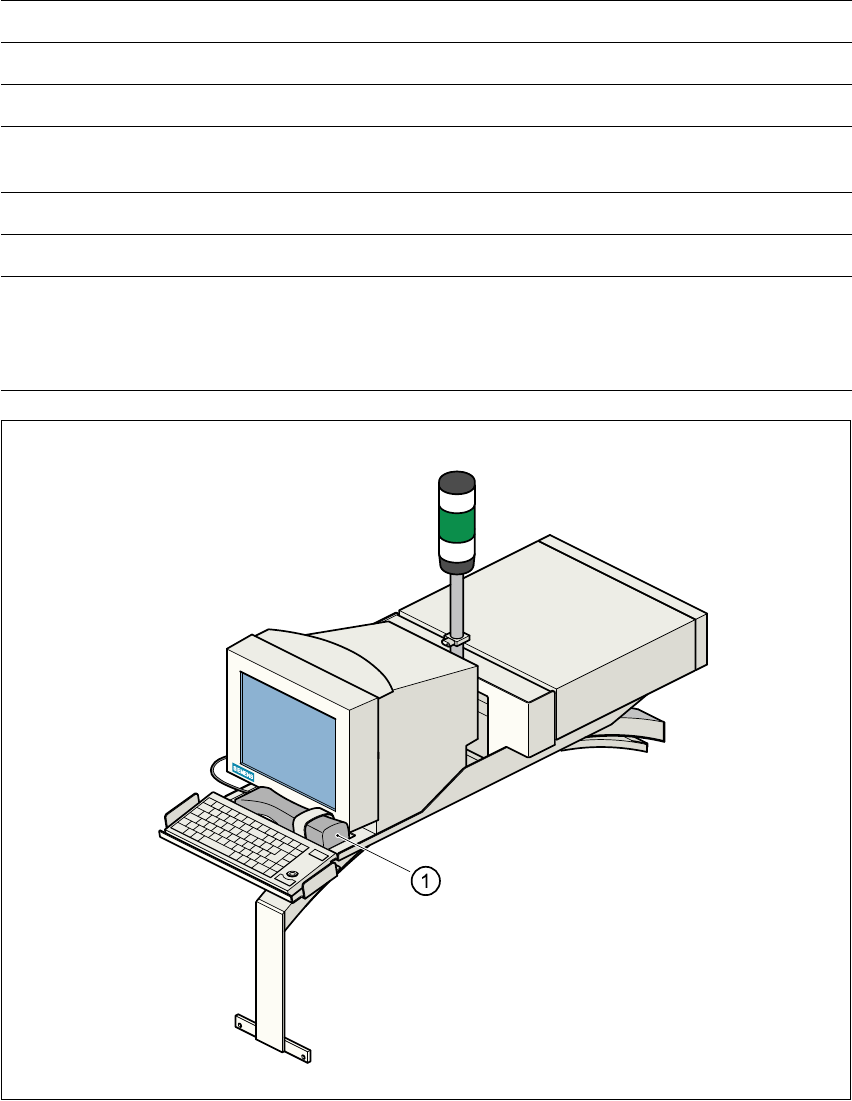

Fig. 1.11 - 2 Lecteur de codes barres composants
(1) Lecteur de codes barres composants
Raccordement Calculateur de station
Entrée de données Scanneur de codes barres ou clavier
Nombre de signes Max. 40
Non autorisé Le code barre commence par le chiffre 1 ou 2
et comporte moins de 5 signes
Nombre des codes barres Max. 6 par composant
Filtre de masquage de données Max. 1 par code barre
Types de codes préréglés Code 39 (standard ou ASCII)
Code 2 sur 5 imbriqués et normaux,
Code 128, codes UPC/EAN/JAN
(autres sur demande)
1 Introduction, caractéristiques techniques Manuel d’utilisation SIPLACE S-23 HM
1.12 Vue d’ensemble du sous-groupe - Portiques Version du logiciel SR.406.xx Edition 02/00 FR
44
1.12 Vue d’ensemble du sous-groupe - Portiques
1.12.1 Position des portiques
T :1
Fig. 1.12 - 1 Position des portiques
(1) Portique 1
(2) Portique 2
T :2
Le système de portiques est constitué à partir des groupes de fonctions de T :2
–l'axe X et de
–l'axe Y.
T :2
Manuel d’utilisation SIPLACE S-23 HM 1 Introduction, caractéristiques techniques
Version du logiciel SR.406.xx Edition 02/00 FR 1.12 Vue d’ensemble du sous-groupe - Portiques
45
1.12.2 Structure de l’axe X
T :2
Fig. 1.12 - 2 Structure de l’axe X
L’axe X se compose pour l’essentiel des blocs principaux suivants : T :2
– console du portique (1)
– fixation de la tête (2)
– système de mesure de l'axe X (3)
– système de guidage de l'axe X (4)
– servomoteur à courant alternatif de l'axe X (5)
– courroies dentées. (6)
La fixation de la tête comporte les composants suivants : T :2
– caméra sous le portique (caméra CI du module de vision CIs)
– platine de la tête
– tête de mesure du système de mesure de l'axe X
– tête revolver.
