3 Introduction et concepts de bas e M anuel d’utilisation SIPLACE S-23 H M 3.3 Interface de commande - Ecrans et m enus Version du logiciel S R.406.xx Edition 02/00 FR 122 Niveau util isateur . .. 3 Quelques fonctions de…
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.3 Interface de commande - Ecrans et menus
121
Options machine ... 3
Suivant le niveau de commande, vous avez ici la possibilité de vous informer sur la configuration
de la station (" Utilisateur ") ou d’activer et de désactiver les options de machine qui ont été affi-
chées (" Régleur ", " Technicien dépannage "). 3
Å Cliquez sur l’option du menu Options machine ... (ou sur le bouton correspondant dans la
zone de travail de l’écran de base). La fenêtre ci-après s’ouvre.
3
REMARQUE
Ne s’affichent que des options machine qui sont configurées dans la station actuelle.
Les différentes options machine et leurs fonctions sont décrites au chap. 4
Fonctions de report,
chap. 6
Fonctions de vision , chap. 11 Extensions de la station /Matériel ou au chap. 12 Exten-
sions de la station / options du logiciel. 3
Å Cliquez sur les cases de contrôle des options machine désirées pour les activer ou les désac-
tiver.
REMARQUE
Dans le niveau de commande " Utilisateur ", seules les options de l’interface du convoyeur peu-
vent être activées ou désactivées. 3
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.3 Interface de commande - Ecrans et menus Version du logiciel SR.406.xx Edition 02/00 FR
122
Niveau utilisateur ... 3
Quelques fonctions de l’interface de commande peuvent être protégées contre une manipulation
inappropriée par le biais du réglage du niveau de commande et en plus par le paramétrage d’un
mot de passe. Les fonctions, qui ne sont pas accessibles à un certain niveau de commande, ne
peuvent être exécutées puisque les boutons, boutons de radio ou commandes du menu corres-
pondants sont inactifs ou non affichés. 3
Les niveaux de commande " Opérateur ", " Régleur " et " Technicien de service " peuvent être
sélectionnés. En ce qui concerne les niveaux de commande " Régleur " et " Technicien de
service ", des mots de passe peuvent être paramétrés. 3

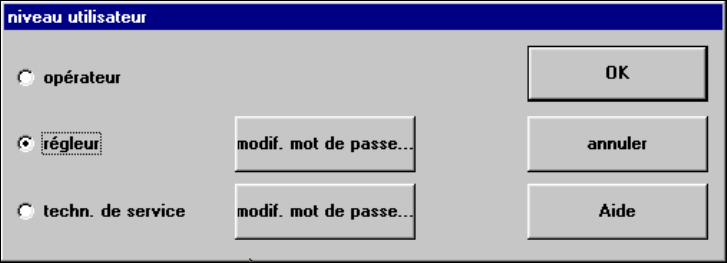

Å Cliquez sur l’option du menu Niveau utilisateur ...
La boîte de sélection " Niveau de commande " s’ouvre.
Å Activez le bouton de radio pour le niveau de commande souhaité.
Å Cliquez sur le bouton Modifier mot de passe, à côté du niveau de commande correspondant
si vous voulez paramétrer un mot de passe ou modifier un mot de passe existant.
La boîte de dialogue s’ouvre aux fins d’entrée du mot de passe.
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.3 Interface de commande - Ecrans et menus
123
Exemple de première affectation d’un mot de passe 3
3
Å Cliquez sur le champ d’édition " Nouveau mot de passe " et entrez le mot de passe désiré.
Å Cliquez sur le champ d’édition " Confirmation mot de passe " et entrez à nouveau le mot de
passe.
Å Cliquez sur le bouton OK afin de confirmer le mot de passe.
Exemple de modification d’un mot de passe existant 3
3
Å Cliquez sur le champ d’édition " Ancien mot de passe " et entrez le mot de passe existant.
Les deux autres champs d’édition sont activés.
Å Cliquez sur le champ d’édition " Nouveau mot de passe " et entrez le nouveau mot de passe.
Å Cliquez sur le champ d’édition " Confirmation mot de passe " et entrez une nouvelle fois le nou-
veau mot de passe.
Å Cliquez sur le bouton OK pour confirmer le mot de passe.
Å Fermez la boîte de sélection " Niveau de commande " par OK.
