Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision Version du logiciel SR.406.xx Edition 02/00 FR 6.3 Système de vision des composants 201 6 Fig. 6.3 - 2 Exemple de composants irréguliers Ecart de pas 6 Il est po…
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.3 Système de vision des composants Version du logiciel SR.406.xx Edition 02/00 FR
200
– les groupes de pattes opposés sont symétriques par rapport aux deux axes principaux
(axe X et Y).
6
Fig. 6.3 - 1 Composant régulier
Légende de fig. 6.3 - 1
(1) Axe symétrique
Critères des composants irréguliers 6
Définition 6
Un composant est considéré comme étant irrégulier, lorsqu’il ne remplit pas les conditions impo-
sées aux composants réguliers. 6
Conditions supplémentaires à remplir pour leur centrage à l’aide du système Vision des compo-
sants: 6
– 3 modèles de pattes différents sont autorisés dans une rangée.
– 15 groupes sont autorisés dans une rangée.
Y
X
Pin 1
1
1
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.3 Système de vision des composants
201
6
Fig. 6.3 - 2 Exemple de composants irréguliers
Ecart de pas 6
Il est possible d’entrer séparément, depuis l’Editeur de formes de boîtier, l’écart de pas (distance
entre centre d’une patte et centre de la patte voisine) de chaque composant. Le composant n’est
pas centré et donc pas reporté, lorsque la valeur afférente à l’écart du pas est dépassée. 6
Valeur limite de la mesure de qualité 6
Veiller à ce que les composants ne dépassent pas les valeurs limite de la mesure de qualité; si-
non, ils ne seront pas reportés.
Les valeurs limite sont: 6
– la différence du nombre des pattes du composant actuel et du composant modèle,
– l’écart de pas supérieur à la valeur enregistrée dans le fichier GF,
– une erreur d’orthogonalité plus grande que celle paramétrée dans le fichier GF,
– écart plus grand des dimensions hors-tout,
– décalage du centre plus grand que la tolérance de prise admise lors de la prise du composant.
X
Pin 1
Y
X
Pin 1
Modèle 1
Groupe 1
Modèle 2
Groupe 1
Modèle 1
Groupe 2
Modèle 3
Groupe 1
Modèle 2
Groupe 2
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.4 Accès aux options "Apprentissage marque" et "Tester composant" Version du logiciel SR.406.xx Edition 02/00 FR
202
6.4 Accès aux options "Apprentissage marque" et
"Tester composant"
L’accès aux options "Apprentissage marque" et "Tester composant" n’est permis qu’à la catégorie
des utilisateurs "régleurs" et catégorie d’ordre supérieur. Les structures grisées des icônes sym-
bolisant l’apprentissage de la marque et le "test des composants" revêtent une couleur noire, uni-
quement après avoir sélectionné la catégorie d’utilisateur "régleur" ou "technicien de
maintenance". Les options sont alors accessibles. 6
Sélection de la catégorie d’utilisateur 6
Å Cliquer sur le menu à bascule "Options" rangé sur la barre de menu du menu "Ecran de base".
Å Cliquer sur l’option "Niveau utilisateur". Une boîte, vous invitant à sélectionner la catégorie
d’utilisateur, s’ouvre.
Å Sélectionner la catégorie d’utilisateur concernée.
6

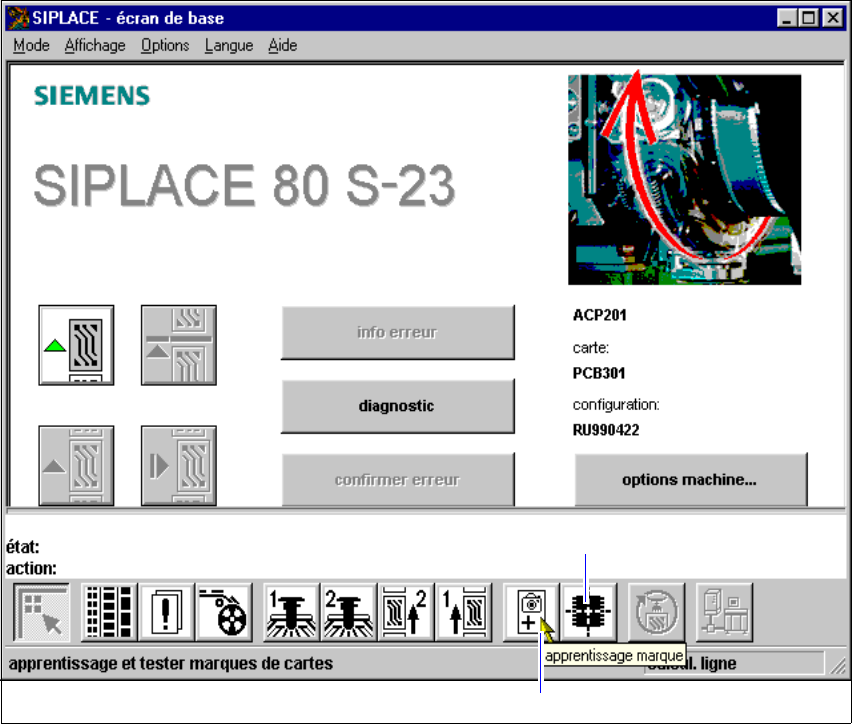

Fig. 6.4 - 1 Accès aux options "Apprentissage marque" et "Tester composant"
"Tester composant"
"Apprentissage marque"
