4 Fonctions de report Manuel d’utilisation SIPLACE S-23 HM
4.3 Magasins Version du logiciel SR.406.xx Edition 02/00 FR
146
4

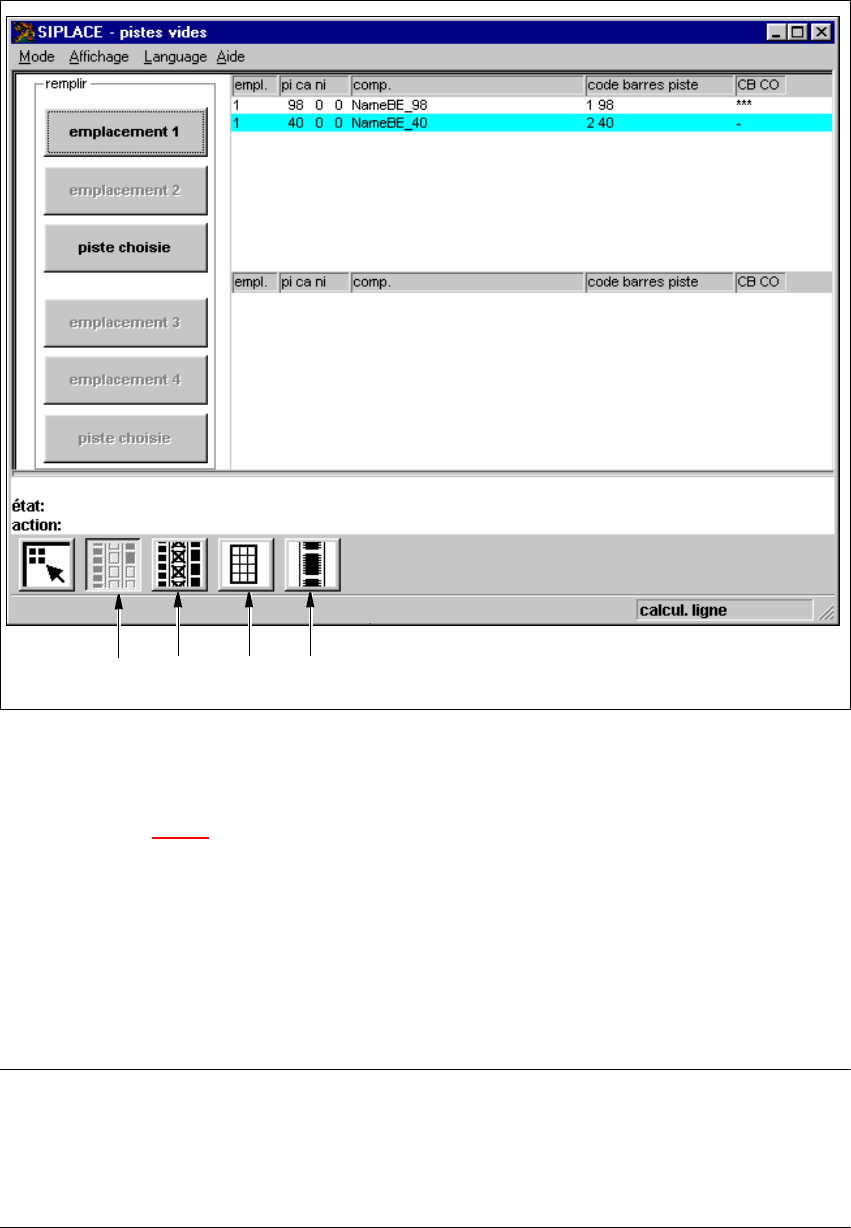

Fig. 4.3 - 1 Interface "pistes vides"
Légende de fig. 4.3 - 1
(1) Interface "pistes vides"
(2) Interface "omettre composants"
(3) Interface "plateaux alvéolés"
(4) Interface "magasins linéaires"
4
NOTA
L’interface "plateaux alvéolés", dotée des fonctions appropriées à l’affichage et à la modification
de la charge des plateaux alvéolés, ne joue actuellement aucun rôle pour les machines games
SIPLACE S-23 HM. Il en résulte qu’elle n’est pas décrite dans la version actuelle de ce manuel
d’utilisation. 4
1
234
Manuel d’utilisation SIPLACE S-23 HM 4 Fonctions de report
Version du logiciel SR.406.xx Edition 02/00 FR 4.3 Magasins
147
4

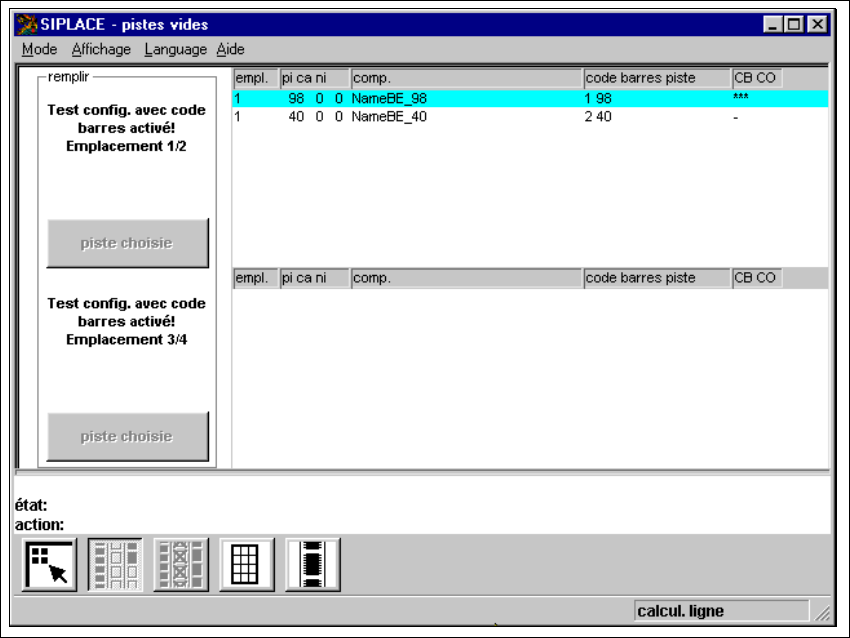

Fig. 4.3 - 2 Interface "pistes vides" après activation de l’option "test conf. avec code barres"
4
4.3.1.1 Signification des articles rangés dans le tableau "pistes vides"
– empl.
Numéro de l’emplacement, sur lequel se trouve la "piste vide"
– pi ca ni
Y sont affichés le numéro de la "piste vide" et le code de la case du magasin afférents à un
certain composant.
L’article "ni" ne joue aucun rôle pour les machines de report de la gamme SIPLACE S-23 HM.
(n’est valable que pour les machines de report équipées d’un changeur de plateaux alvéolé
– comp.
Appellation du composant
– code barres piste
Est affiché dans cette colonne le code barres affecté à la dite piste.
4 Fonctions de report Manuel d’utilisation SIPLACE S-23 HM
4.3 Magasins Version du logiciel SR.406.xx Edition 02/00 FR
148
– CB CO
Est indiqué dans cette colonne, à l’aide des signes "***" ou "-", si la configuration a assigné ou
non un code barres à ce composant.
NOTA
L’affichage du signe "-" dans cette colonne signalise qu’aucun code barres n’a été assigné à
ce composant, si bien qu’une "programmation sur plein" manuelle de la piste correspondante
est réalisable, même lorsque l’option "test conf. avec code barres" est activée (voir alinéa
4.3.1.5). 4
4
4.3.1.2 Fonctions rangées dans l’interface "pistes vides"
4
emplacement 1 4
Confirmation que toutes les pistes de l’emplacement 1 sont remplies (programmées sur "plein").4
emplacement 2 4
Confirmation que toutes les pistes de l’emplacement 2 sont remplies. 4
piste choisie 4
Confirmation que le magasin, placé sur la piste sélectionnée de l’emplacement 1, est rempli de
composants. 4
emplacement 3 4
Confirmation que toutes les pistes de l’emplacement 3 sont remplies. 4
emplacement 4 4
Confirmation que toutes les pistes de l’emplacement 4 sont remplies. 4
piste choisie 4
Confirmation que le magasin, placé sur la piste sélectionnée de l’emplacement 3 ou 4, est rempli
de composants. 4
