Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision Version du logiciel SR.406.xx Edition 02/00 FR 6.5 Apprentissage marque 229 Pour mie ux jug er la répart ition de la l uminosi té ou les rapports de con trast e,…
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.5 Apprentissage marque Version du logiciel SR.406.xx Edition 02/00 FR
228
6.5.5 Menu "sensibilité aux contrastes"
Le rapport du contraste marque - environnement peut être optimisé depuis le menu "sensibilité
aux contrastes". 6
NOTE 6
Toutes les options de ce menu ne sont accessibles qu’après avoir chargé une marque.
L’activation de ces options est signalisée par la couleur noire de leur appellation.
Le numéro et l’appellation de la marque sont affichés dans la zone d’affichage "marque".
Seule l’option "Option "régler tableau 5"
" peut être soumise à application, si aucune marque n’a
été chargée.
6
Fig. 6.5 - 17 Menu "sensibilité aux contrastes", options
Chaque pixel de la caméra vidéo recèle une information des demi-teintes de 8 bits.
Cela signifie que 6
la valeur 0: correspond à la couleur noire et
la valeur 255: à la couleur blanche. 6
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.5 Apprentissage marque
229
Pour mieux juger la répartition de la luminosité ou les rapports de contraste, ces valeurs de demi-
teintes sont converties en couleur à l’aide des tableaux de conversion, comme visualisé dans le
tableau ci-après: 6
6
NOTE 6
Veiller à ce que la différence de contraste entre la marque et son environnement corresponde à
la valeur 75, afin d’obtenir un bon degré de netteté. Il est recommandé que le fond soit, par ex.,
de couleur verte et la marque de couleur orange.
Il est possible de choisir, depuis le menu, entre cinq tableaux de conversion préprogrammés, lors-
que le rapport de contraste n’est pas avantageux. Ceci permet d’obtenir une bonne gradation des
couleurs. En sus, il est possible de programmer un tableau de conversion personnalisé. 6
NOTE 6
La marque est soumise à un apprentissage simultanément à la modification de la gradation des
couleurs.
Valeur de demi-teinte Affectation des couleurs
0noir
30 violet
50 bleu
77 bleu vert
100 vert
127 marron
150 rouge
175 orange
200 jaune
255 blanc
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.5 Apprentissage marque Version du logiciel SR.406.xx Edition 02/00 FR
230
6.5.5.1 Options "tableau 1 ... 5"
La sélection de cette option provoque 6
– le masquage du menu,
– l’affichage de l’image vidéo,
– la transmission de l’instruction d’apprentissage,
– la visualisation des en-têtes recélant l’option du tableau de couleurs, le numéro de la marque
et le degré de netteté.
6

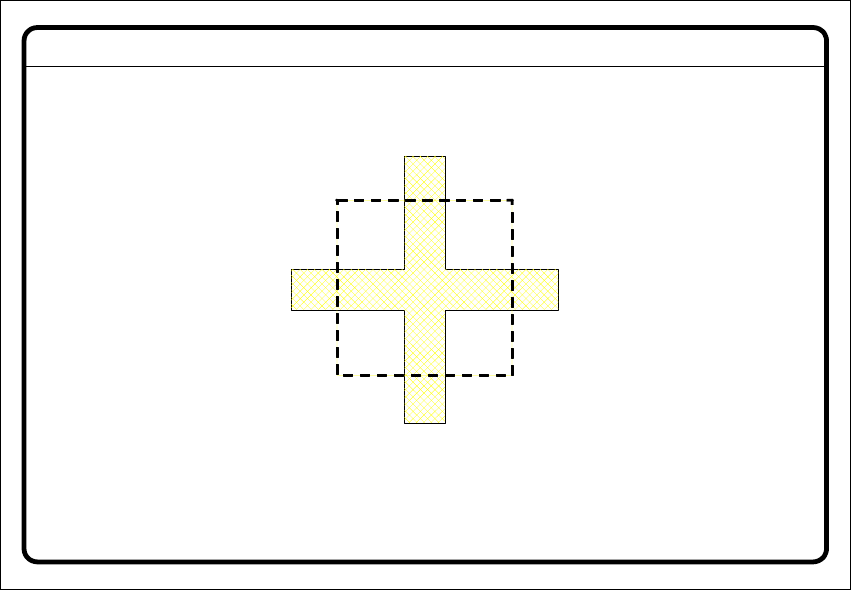

Fig. 6.5 - 18 Menu "sensibilité aux contrastes", image vidéo "tableau 1 ... 5"
Å Appuyer sur la touche "ESC" pour quitter cette option.
6
N. fiduc. = 8 Evidenza = 70
Vis. con Tavola 2
