Signification d’autres symboles ou marques 3
Si une erreur de piste, une erreur de machine ou une erreur de convoyeur est intervenue, une
fenêtre d’affichage vient se superposer (voir exemples ci-après). 3
Erreur machine 3
3
3
3
3
3
3
3
3
Erreur piste vide 3
3
3
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.2 Bases de l’interface de commande graphique
111
Erreur de configuration pipette 3
3
3
Erreur convoyeur 1 3
3
3
Erreur marque 3
3
3
3
3
3
3
3
3
3
3
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.2 Bases de l’interface de commande graphique Version du logiciel SR.406.xx Edition 02/00 FR
112
3.2.2.2 Barre des symboles dans l’écran de base
3

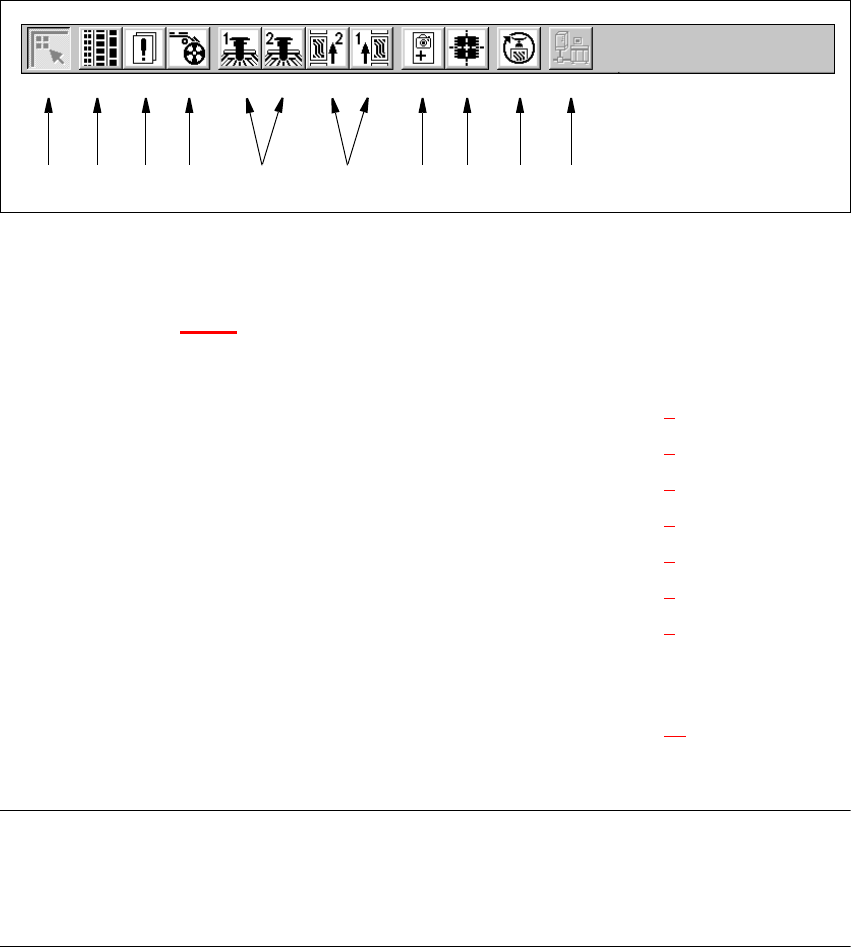

Fig. 3.2 - 2 Barre des symboles dans l’écran de base
3
Légende de la Fig. 3.2 - 2
(1) Ecran de base
(2) Configuration, fonctions de report (Description : voir chap. 4
)
(3) Erreur, fonctions de report (Description : voir chap. 4
)
(4) Magasin, fonctions de report (Description : voir chap. 4
)
(5) Portiques 1 à 2, fonctions élémentaires (Description : voir chap. 5
)
(6) Convoyeurs 1 et 2, fonctions élémentaires (Description : voir chap. 5
)
(7) Faire apprentis. marque, fonctions vision (Description : voir chap. 6
)
(8) Tester composant, fonctions vision (Description : voir chap. 6
)
(9) Lancer programme test SITEST (Description : voir notice d’utilisation
" Programme test SITEST ")
(10) Interface GEM (Description : voir chap. 12
)
3
REMARQUES relatives aux points 6 et 10
Les fonctions élémentaires du convoyeur 2 ne peuvent être sollicitées que si le convoyeur double
est configuré.
Les fonctions de l’interface GEM ne peuvent être sollicitées que si celle-ci est configurée. 3
Å Cliquez sur le symbole désiré dans la barre des symboles.
L’interface de commande bascule dans l’écran correspondant.
Le symbole de l’écran qui vient d’être activé est inactif.
3
1 8 9 1076432 5
