Å Contrôler la position du stoppeur des PCB.
Veiller à ce que le stoppeur soit positionné en dehors des encoches éventuellement usinées
sur le PCB.
Å Contrôler les supports magnétiques montés sur l’élévateur. Ils doivent être montés de telle
façon qu’ils ne heurtent pas les composants reportés sur la face inférieure des PCB.
NOTA:
Raccorder les bandes en dû temps, afin que les magasins ne soient jamais vides. L’inobser-
vation de cette instruction pourrait occasionner des temps d’arrêt machine importants.
Cependant, ne pas raccorder les bandes trop tôt. En effet, si l’extrémité de l’ancienne bande
est déroulée sur la nouvelle bobine après le raccordement des bandes, il se pourrait que la
bobine de la nouvelle bande soit trop pleine, si bien que cette bande déborderait de la bobine
et se coinçerait. Ceci occasionnerait des erreurs de prise et des temps d’arrêt machine im-
portants. 7
Å Monter des tiges débrochables dans les bacs à bandes pour le guidage des bobines de grande
taille.
Å Monter les entretoises métalliques, comme illustré dans fig. 7.5 - 2, et tenir compte du fait que la
plus petite division du bac à bandes est une division binaire. Ceci évite les erreurs de prise.
7
7
7
7 Que faire quand ... Manuel d’utilisation SIPLACE S-23 HM
7.5 Qu’est-ce que l’opérateur doit observer lors de sa ronde de contrôle Version du logiciel SR.406.xx Edition 02/00 FR
334
7

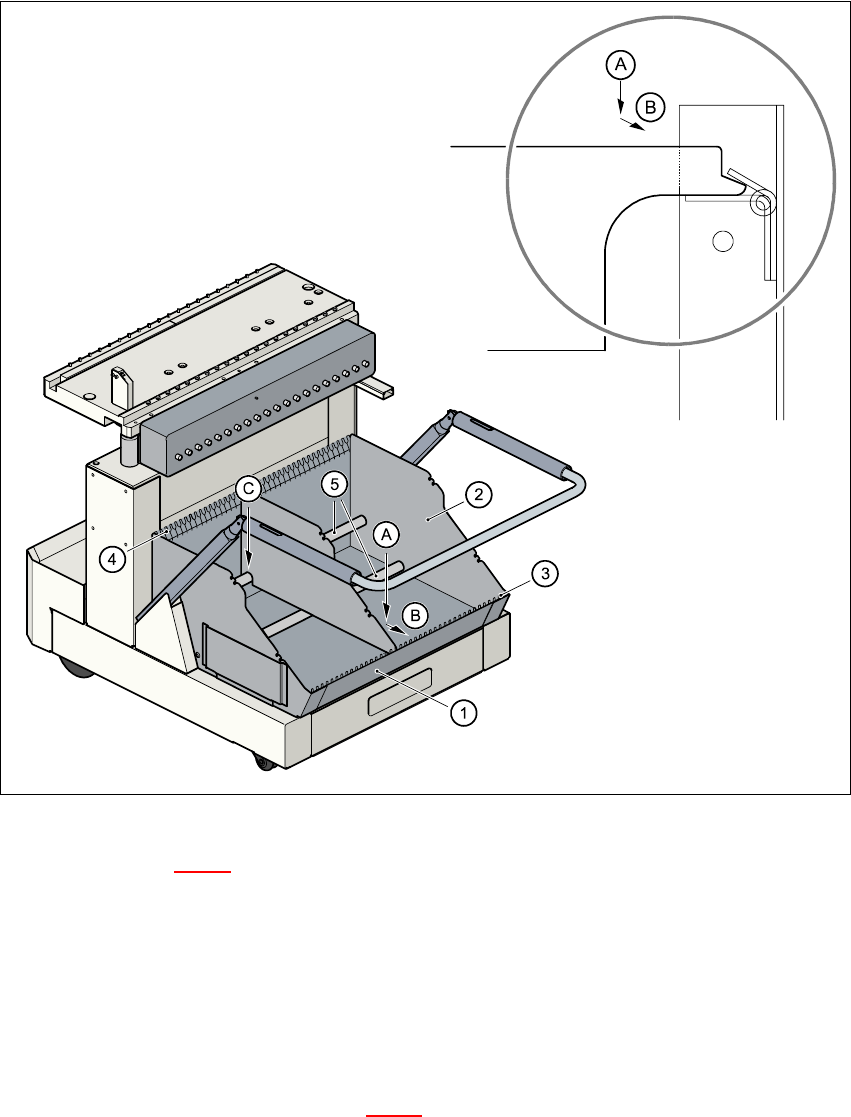

Fig. 7.5 - 2 Entretoises métalliques montées dans le bac à bandes
Légende de la fig. 7.5 - 2
(1) Conteneur de bandes
(2) Tôle d‘espacement
(3) Barre de guidage des tôles d‘espacement sur la face avant du conteneur
(4) Barre de guidage des tôles d‘espacement sur la face arrière du conteneur
(5) Barre d‘appui des tôles d‘espacement
Séquences de travail relatives à la fig. 7.5 - 2
(A) Introduire la tôle d‘espacement avec le talon sous la barre de guidage du côté avant du con-
teneur.
(B) Pousser la tôle d‘espacement dans le sens (B).
(C) Enclencher la tôle d‘espacement sur la barre d‘appui (5).
Manuel d’utilisation SIPLACE S-23 HM 7 Que faire quand ...
Version du logiciel SR.406.xx Edition 02/00 FR 7.6 Préparatifs de configuration de la station de report
335
7.6 Préparatifs de configuration de la station de report
Suivre les étapes décrites ci-après pour préparer la station à l’opération de report.
Å Retirer les bandes des magasins et aspirer soigneusement la surface des magasins et la zone
de guidage des bandes à l’aide d’un aspirateur.
Å Retirer des conteneurs de déchets de coupe (voir pos. 2).
7

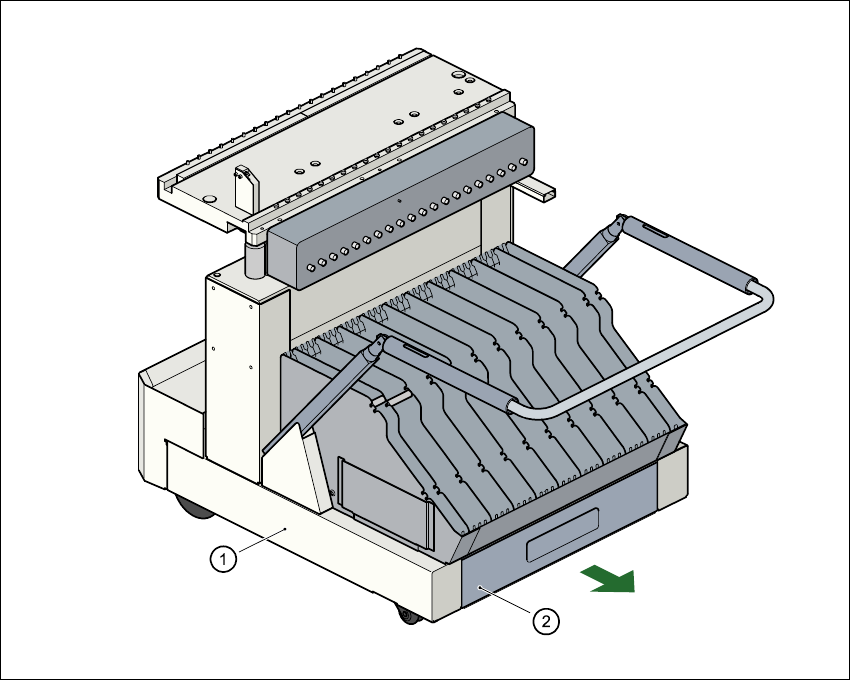

Fig. 7.6 - 1 Retirer le conteneur de déchets de bandes
(1) Table de changement des composansts, mobil
(2) Conteneur de déchets de coupe des bandes, amovible
Å Nettoyer les surfaces des magasins à l’aide d’un chiffon imbibé d’alcool.
Å Enduire ensuite les surfaces d’une légère couche d’agent anticorrosif WD40 à l’aide d’un chif-
fon sans peluches.
Å Aspirer les tables à magasins à l’aide d’un aspirateur ou utiliser un pinceau à poils courts, afin
d’enlever les composants en vrac.
