Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base Version du logiciel SR.406.xx Edition 02/00 FR 3.1 E léments d’affichage et de comm ande de l’automate 105 3.1.7 Clavier Le clav ier ultrapl at du P…
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.1 Eléments d’affichage et de commande de l’automate Version du logiciel SR.406.xx Edition 02/00 FR
104
3.1.4 Lecteur de code-barre
Le lecteur de code-barre est disponible en option. Il est en particulier très utile dans un environ-
nement de production, puisque des codes-barres de bobines de composants et des codes-barres
piste de la barre de codes-barres peuvent être lus rapidement et de manière fiable sur l’auto-
mate. 3
La lecture fructueuse de tout jeu de données est validée par un signal sonore. 3
REMARQUE
Vous trouverez une description plus détaillée des fonctions, du raccordement et du maniement du
lecteur de codes-barres au chap. 11 Extensions de la station /Matériel. 3
3.1.5 Calculateur de station
Le calculateur de station est intégré dans un boîtier de bureau et il est muni d’un lecteur de disquet-
tes 3
1
/
2
" et d’un lecteur de CD-ROM. Le système d’exploitation est MS-Windows NT 4.0, l’interface
de commande de l’automate repose sur la norme Windows. 3
3.1.6 Moniteur
Le moniteur couleur avec écran tactile intégré sert de support d’affichage et de commande pour
l’interface graphique du logiciel du calculateur de station. La sélection d’une fonction s’opère avec
le doigt qui guide le pointeur de la souris sur l’écran. 3
Des actions peuvent être entreprises en effleurant l’objet correspondant (par ex. : bouton ou sym-
bole) à l’écran. 3
ATTENTION
Protégez le moniteur de l’humidité et de la chaleur excessive (rayonnement solaire, chauffage).
Ne couvrir en aucun cas les fentes d’aération.
Ne jamais essayer d’enlever le boîtier.
Veiller à ce que de l’humidité ne puisse pénétrer à l’intérieur du moniteur.
Respecter la tension de service correctement réglée.
Tenir compte du fait que la clarté et le contraste de l’affichage de l’écran sont réglés sur des va-
leurs basses à moyennes car ceci prolonge considérablement la durée de vie de l’écran. 3
REMARQUE
Un manuel séparé est livré avec chaque moniteur.
Respectez les remarques qui y sont données à titre d’avertissement et de sécurité.
Veuillez déduire la description des raccordements et des possibilités de réglage du manuel.
La résolution de l’affichage de l’écran est réglée par défaut sur 640 x 480 points d’image. 3
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.1 Eléments d’affichage et de commande de l’automate
105
3.1.7 Clavier
Le clavier ultraplat du PC est compatible IBM. Boule roulante et souris sont intégrées dans le cla-
vier. 3
Clavier et boule roulante servent de support de commande standard pour l’interface graphique du
logiciel du calculateur de station. 3
REMARQUE
Un manuel séparé est livré pour le clavier, avec la description des touches, les affichages et les
possibilités de réglage.
Veuillez tenir compte aussi des remarques données dans le manuel à titre d’avertissement et de
sécurité. 3
3

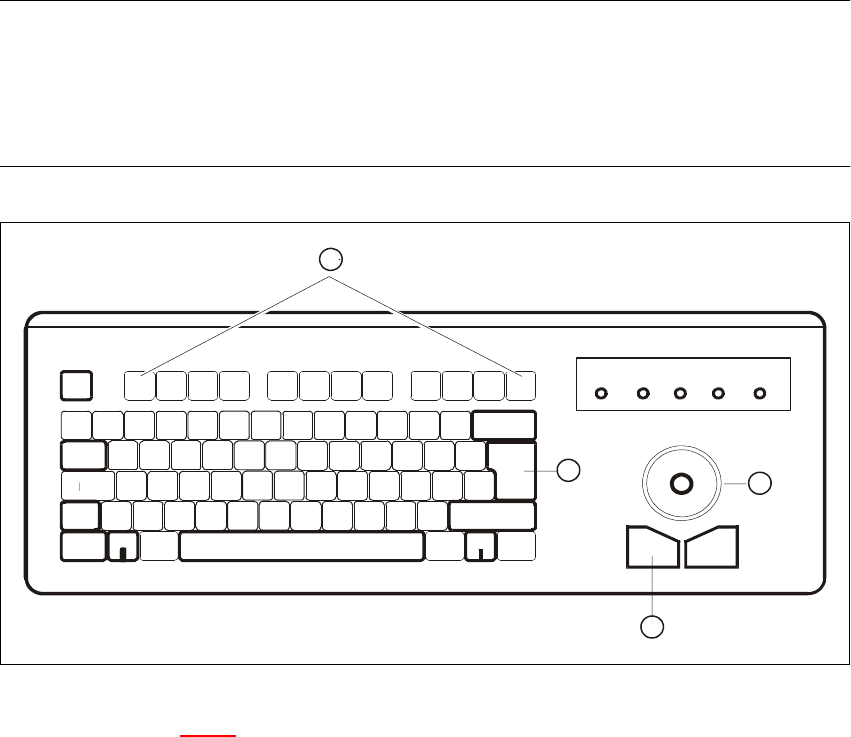

Fig. 3.1 - 3 Clavier
Légende de la Fig. 3.1 - 3
(1) Touche RETOUR
(2) Touche gauche de la souris
(3) Boule roulante
(4) Touches de fonction F1 à F12
LASER
PROG
ESC
TAB
1
Q
F1
CTRL
Scroll Pad Trackball Num Caps
F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12
1
2
3
4
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.2 Bases de l’interface de commande graphique Version du logiciel SR.406.xx Edition 02/00 FR
106
3.2 Bases de l’interface de commande graphique
Sont décrits dans ce chapitre le maniement des éléments de commande tels que le clavier, la
boule roulante, les touches de la souris et l’écran tactile, ainsi que les fonctions des divers com-
posants de l’interface de commande graphique. 3
3.2.1 Eléments d’entrée et de commande
Clavier 3
Le clavier, avec la boule roulante intégrée et les touches de la souris (voir Fig. 3.1 - 3), sert de
support d’entrée standard pour l’interface de commande graphique du logiciel du calculateur de
station. 3
Boule roulante et touches de la souris 3
La boule roulante permet de déplacer le pointeur de la souris au-dessus de l’interface de com-
mande vers l’objet désiré. La touche gauche de la souris permet de sélectionner cet objet ou
d’exécuter la fonction correspondante. 3
Ecran tactile 3
L’écran (écran tactile) peut également être utilisé pour commander l’interface. Ainsi, on peut aussi
au choix sélectionner les actions décrites plus haut directement en effleurant l’objet désiré avec
le doigt à l’écran ou exécuter la fonction correspondante. 3
REMARQUE
L’exécution d’actions par actionnement de la touche gauche de la souris ou par effleurement avec
le doigt est toujours désignée dans la présente notice d’utilisation par " cliquer ". 3
