Manuel d’utilisation SIPLACE S-23 HM 2 Sécurité de fonctionnement Version du logiciel SR.406.xx Edition 02/00 FR 2.2 Dispositifs de sécurité 77 2.2 Dispositifs de séc urité 2.2.1 Capot s de protection Fig. 2. 2 - 1 D isp…
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 HM
2.1 Consignes de sécurité Version du logiciel SR.406.xx Edition 02/00 FR
76
2.1.12 Protéger l'automate de report contre les déplacements intempestifs
Dans les régions à risque sismique, il est nécessaire de protéger l'automate de report contre les
déplacements intempestifs. T :1
A cet effet, deux trous sont percés dans les pieds de la machine pour y recueillir des vis (M8).T :1
Å Fixez au sol l'automate avec les vis, tel qu'il est indiqué dans l'illustration ci-après.
Fig. 2.1 - 12 Protéger l'automate contre les déplacements intempestifs
2
Manuel d’utilisation SIPLACE S-23 HM 2 Sécurité de fonctionnement
Version du logiciel SR.406.xx Edition 02/00 FR 2.2 Dispositifs de sécurité
77
2.2 Dispositifs de sécurité
2.2.1 Capots de protection
Fig. 2.2 - 1 Dispositifs de protection de l’automate
(1) Capot et protection anti - intervention sur le convoyeur d’entrée
(2) Plaques de protection côté droit
(3) Capot de protection
(4) Capot et protection anti - intervention sur le convoyeur de sortie
(5) Capot de protection
(6) Plaques de protection côté gauch
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 HM
2.2 Dispositifs de sécurité Version du logiciel SR.406.xx Edition 02/00 FR
78
2.2.1.1 Généralités
La plage de déplacement des portiques est recouverte de deux capots de protection. Si vous vou-
lez ouvrir les capots de protection, appuyez d’abord sur la touche d’arrêt (pos. 1 dans la Fig.
2.2 - 2
) ou sur le bouton-poussoir coup de poing (ARRETS D’URGENCE) (pos. 2 dans la Fig.
2.2 - 2
). Les axes des portiques sont mis en circuit sans force et s’arrêtent immédiatement. T :6
Si l’un des capots de protection ou un couvercle du convoyeur d’entrée ou de sortie est ouvert,
les axes des portiques sont mis en circuit sans force. Ils s’arrêtent immédiatement. T :6
Lorsque l’interrupteur à clé est fermé (position I), vous pouvez continuer à impulser le barillet à
vitesse réduite lorsque les capots de protection sont ouverts. T :6
Lorsque le bouton-poussoir coup de poing (ARRETS D’URGENCE) est actionné, le report est ar-
rêté. Vous pouvez, ensuite, cesser ou poursuivre le report de la carte. Il est possible d’ouvrir les
plaques de protection latérale à l’arrêt de la machine afin d’assurer le remplissage de compo-
sants. T :6
ATTENTION
Seul un Personnel qualifié et formé en conséquence est autorisé à ouvrir les capots de protection
lorsque l’interrupteur à clé est fermé (position I)! T :6

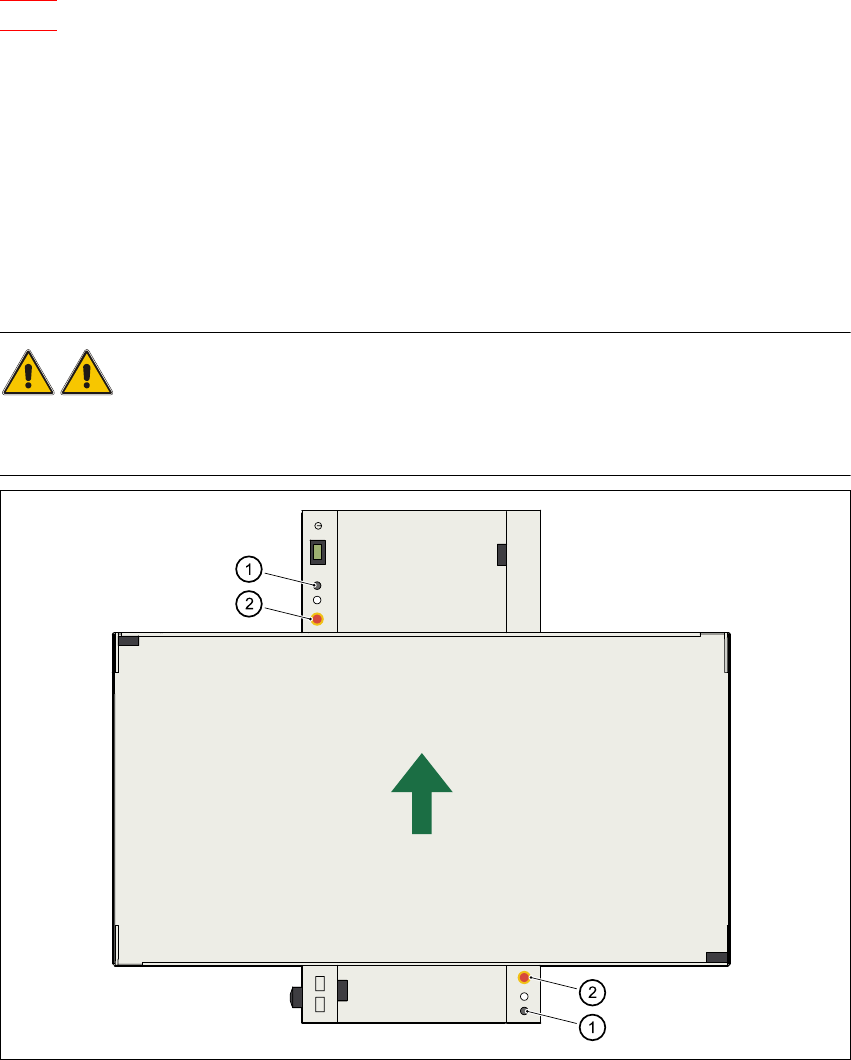

Fig. 2.2 - 2 Bouton-poussoir d’arrêt et d’URGENCE
(1) Touche d’arrêt (2) Bouton-poussoir coup de poing (ARRETS D’URGENCE)
