4 Fonctions de report Manuel d’utilisation SIPLACE S-23 HM
4.3 Magasins Version du logiciel SR.406.xx Edition 02/00 FR
150
4.3.2 Interface "Omettre composants"
La fonction "Omettre comp." rangée dans cette interface permet d’ignorer ponctuellement des
composants configurés à certaines pistes lors du report du PCB actuel.
Cette opération s’avère nécessaire lorsque, par ex., des composants ne sont pas dûment repor-
tés après avoir introduit sur le convoyeur le premier PCB appartenant à une nouvelle carte. Les
composants paramétrés sous "Omettre comp."ne sont pas reportés sur le PCB actuel, et cela sur
toutes les pistes, auxquelles ils sont configurés. Le PCB partiellement reporté est ensuite trans-
porté vers le convoyeur de sortie, d’où il est retiré manuellement.
Le paramétrage "Omettre comp." est réinitialisé pour les composants non reportés, après avoir
retiré le PCB du convoyeur de sortie, et ces composants non utilisés sont alors reportés sur le
PCB suivant. 4
4
Å Cliquer sur l’icône .

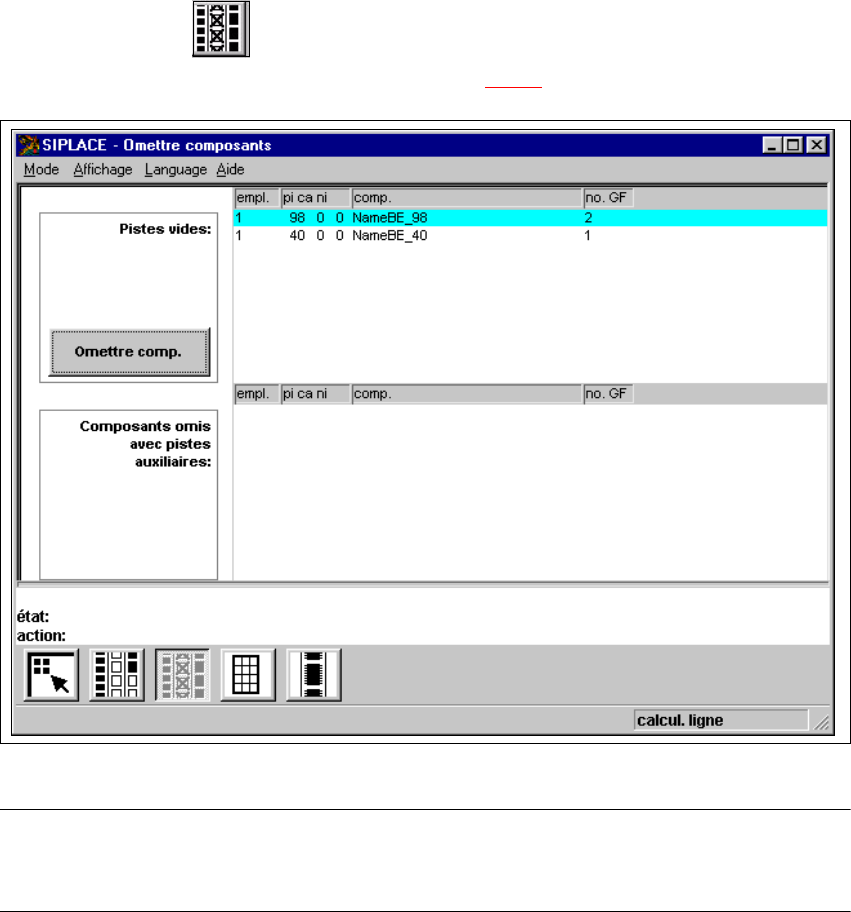

L’interface "Omettre composants" apparaît (voir fig. 4.3 - 3
).
4
Fig. 4.3 - 3 Interface "Omettre composants"
NOTA
La fonction "Omettre comp." ne peut pas être soumise à application depuis le niveau utilisateur
"opérateur". 4
Manuel d’utilisation SIPLACE S-23 HM 4 Fonctions de report
Version du logiciel SR.406.xx Edition 02/00 FR 4.3 Magasins
151
4.3.2.1 Signification des articles rangés dans les tableaux de l’interface
"Omettre composants"
– empl.
Numéro de l’emplacement
– pi ca ni
Numéro de la piste et code de la case du magasin
L’article "ni" ne joue aucun rôle pour les machines de la gamme SIPLACE S-23 HM.
(n’est valable que pour les machines de report équipées d’un changeur de plateaux alvéolés)
– comp.
Appellation du composant
– no. GF
Code du boîtier
4
4.3.2.2 Omettre un composant
Å Cliquer dans le tableau "pistes vides" sur la rubrique allouée au composant ne devant pas être
reporté. La ligne sélectionnée dans le tableau revêt une couleur bleu clair.
Le bouton de commande "Omettre comp." est actif.

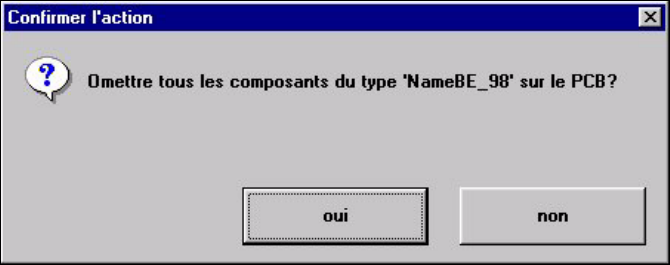

Å Cliquer sur le bouton de commande Omettre comp.. La boîte de dialogue suivante s’ouvre.
4
Å Soumettre cette question à validation en cliquant sur oui.
Les rubriques allouées aux pistes, sur lesquelles sont posés les magasins conditionnant des
composants ne devant pas être reportés sur le PCB actuel, sont affichées dans le tableau
"Composants omis avec pistes auxiliaires".
4
4 Fonctions de report Manuel d’utilisation SIPLACE S-23 HM
4.3 Magasins Version du logiciel SR.406.xx Edition 02/00 FR
152
4.3.3 Interface "magasins linéaires"
Au cours du remplissage de composants dans les magasins linéraires, l’opérateur doit sélection-
ner depuis l’affichage de la configuration (voir alinéa 4.1.1
) le composant adéquat pour remplir
une piste vide. Après avoir mis la réglette en place, secouer la piste, sur laquelle est posé le ma-
gasin linéaire correspondant, pour que les nouveaux composants soient transportés vers l’avant. 4
4
Å Cliquer sur l’icône .

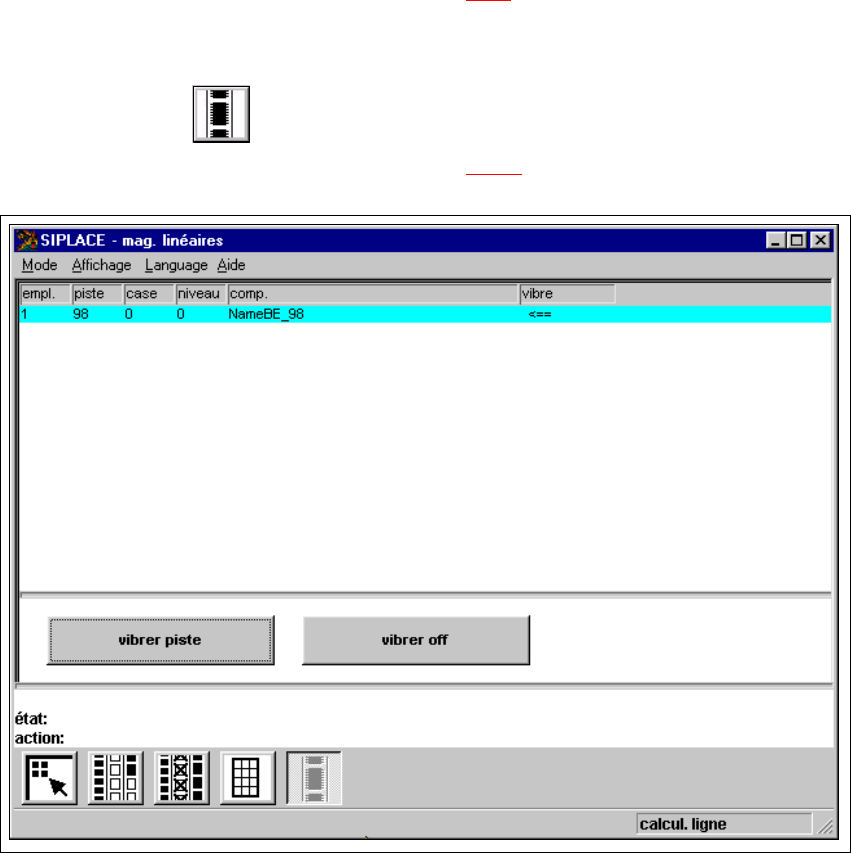

L’interface "magasins linéaires" s’affiche (voir fig. 4.3 - 4
).
4
Fig. 4.3 - 4 Interface "magasins linéaires"
