Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la stat ion /Matériel Version du logiciel SR.406.xx Edition 02/00 FR 11.6 Transmission des données CIs 413 11 . 6 T ransmission des do nnées CIs 11.6.1 Description du…
11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.5 Centrage des substrats céramiques Version du logiciel SR.406.xx Edition 02/00 FR
412
Structure de la marque
Proposition 1
Structure de la
marque
Pâte de résistance noire en tant qu'arrière-plan. Y est imprimée la pâte conductrice
en tant que marque.
Recommandation Arrière-plan 0,75 mm plus grand que la marque sur tous les côtés.
Type d'éclairage Lumière normale
Avantage Bon contraste ; bonne netteté ;
Référence Couche conductive
Evaluation Cette combinaison produit les meilleurs résultats. A recommander fortement.
Proposition 2
Structure de la
marque
Marque du matériau de la piste conductive ; par ex. : B 6119 et surimprimé avec verre
de passivation 4 330.
Type d'éclairage Lumière oblique
Avantage Pas d'étape de travail supplémentaire
Référence Couche conductive
Evaluation Les marques sont plus imprécises que dans le cas de la proposition 1. A recomman-
der.
Proposition 3
Structure de la
marque
Marques de la couche conductive contre la céramique libre à titre d'arrière-plan
Type d'éclairage Lumière oblique ou lumière normale (suivant la pâte)
Avantage Pas d'étape de travail supplémentaire
Référence Couche conductive
Remarque Les marques sont plus imprécises que dans le cas de la proposition 2.
La représentation des marques dépend de la surface libre environnante. Il faut évent.
choisir chaque élément séparément.
Evaluation A recommander sous condition.
Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la station /Matériel
Version du logiciel SR.406.xx Edition 02/00 FR 11.6 Transmission des données CIs
413
11.6 Transmission des données CIs
11.6.1 Description du fonctionnement
Dans le menu ’ Options de machine ’, l'option ’ Transmission des données CIs ’ a été prise en
compte. L'objectif de cette fonction est de renforcer la performance de ligne des systèmes de
report. A cet effet, un circuit imprimé est entièrement mesuré à la
première
station de report et
les données associées de marques, de réglages séparés, de points d'encre, etc., sont détermi-
nées, sauvegardées et envoyées à la station suivante. Aux stations ultérieures, seules seront
encore déterminées les données de deux positionnements de marque. A l'aide de ces deux posi-
tionnements de marque, il est alors effectué à chaque station une correction de position pour le
circuit imprimé à reporter. La nouvelle mesure de l'ensemble du circuit imprimé, avec la mesure
des réglages séparés, des points d'encre, etc, ne s'applique donc pas.

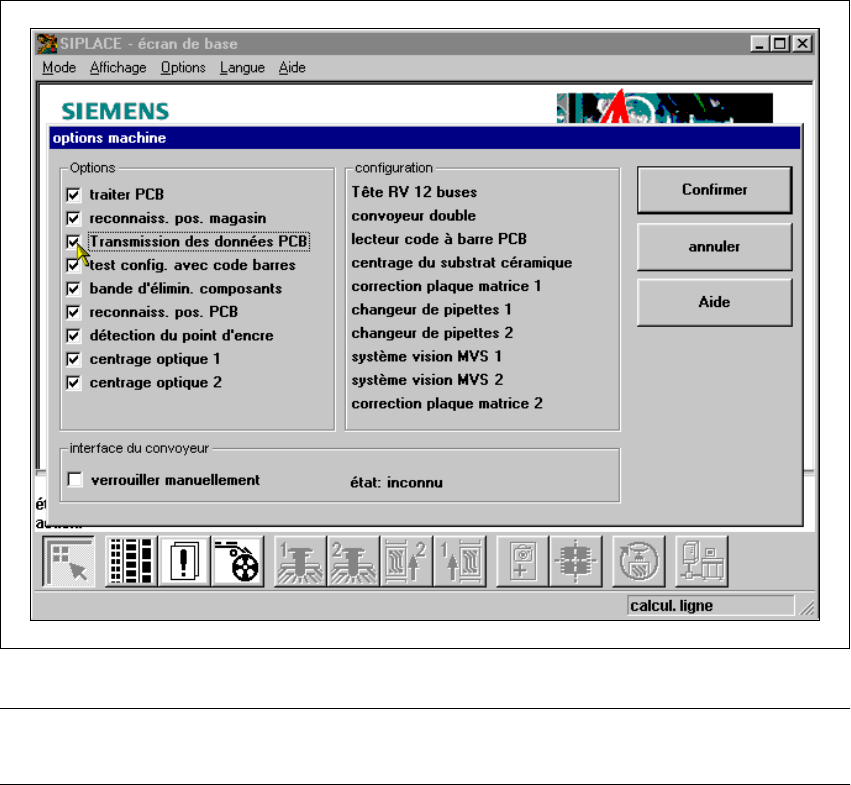

Fig. 11.6 - 1 Option de machine : transmission des données CIs
REMARQUE : la transmission des données CIs n'est possible qu'en cas d'utilisation d'un lecteur
de codes barres CIs. 11
11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.6 Transmission des données CIs Version du logiciel SR.406.xx Edition 02/00 FR
414
11.6.2 Activation de l'option Transmission des données CIs
Å Dans l'écran de base, cliquez sur le bouton ’ Options de machine ’.
La fenêtre ’ Options de machine ’ se superpose.
Å Activez, dans le champ ’ Options ’ l'option ’ Transmission de données CIs ’ à la station concer-
née.
Å Cliquez sur le bouton ’ Prendre en charge ’. L'option ’ Transmission de données CIs ’ est donc
activée.
