Manuel d’utilisation SIPLACE S-23 HM 10 Manutention des composants
Version du logiciel SR.406.xx Edition 02/00 FR 10.2 Caractéristiques techniques des magasins
375
10.2.6 Magasin linéaire vibrant, type 3
10

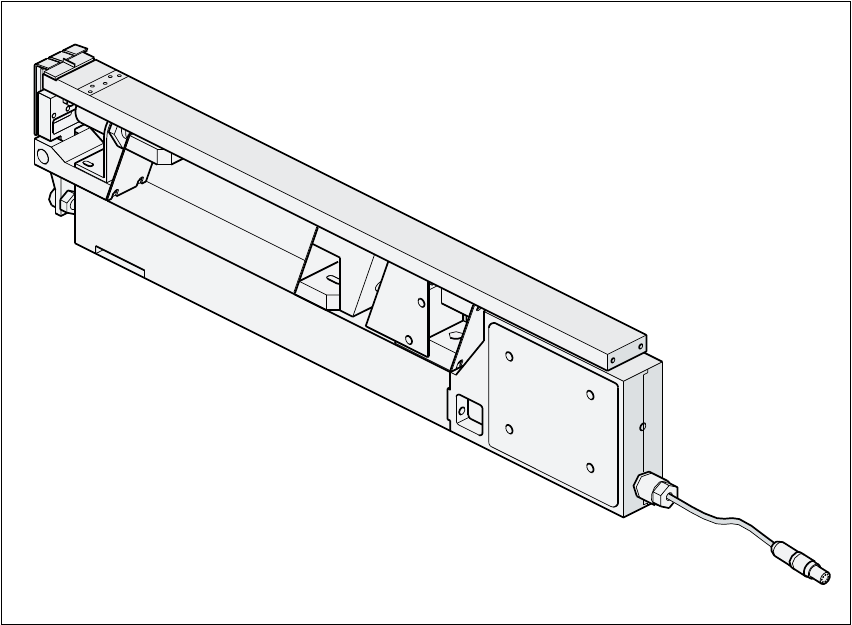

Fig. 10.2 - 6 Magasin linéaire vibrant, type 3
Référence 00142031-xx
Largeur 30 mm
Nombre des pistes d’un magasin 1, 2, 3 oder 6
Nombre maxi des magasins 2 x 20
Nombre des composants conditionnés 150 composants maxi par réglette,
en fonction de la longueur des composants
Données spécifiques des magasins
en barrelargeur 4,5 mm / 6 composants
largeur 9,5 mm / 3 composants
largeur 11 mm / 2 composants
largeur 15 mm / 2 composants
largeur 30 mm / 1 composants
Temps de cycles tributaire du type de composant
Alimentation électrique 30 V C.C. 10
10 Manutention des composants Manuel d’utilisation SIPLACE S-23 HM
10.2 Caractéristiques techniques des magasins Version du logiciel SR.406.xx Edition 02/00 FR
376
10.2.7 Magasin pour boîtiers en vrac
10

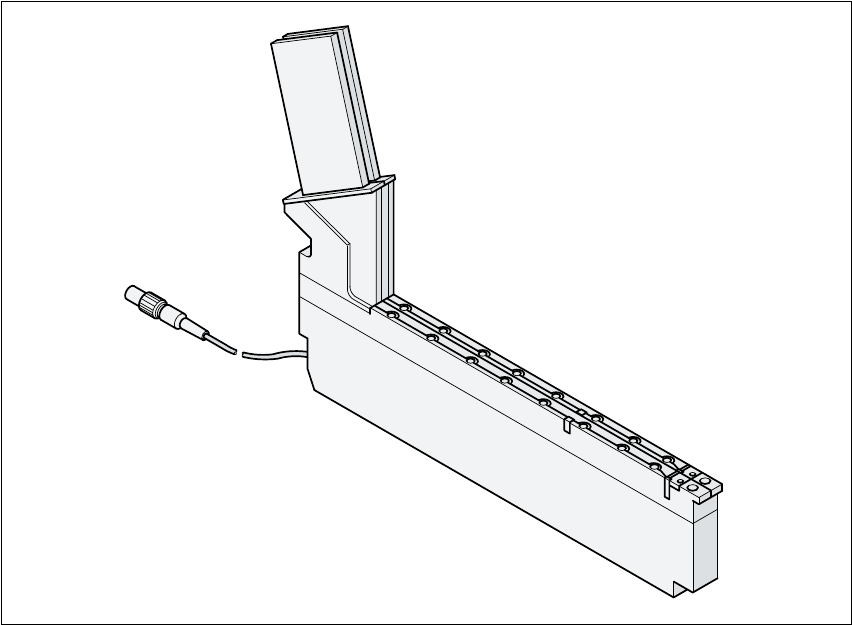

Fig. 10.2 - 7 Magasin pour boîtiers en vrac
Référence 00142318-xx
Largeur 30 mm
Nombre des pistes d’un magasin 2
Nombre maxi des magasins 2 x 20
Quantité de composants conditionnés env. 5000 composants
Rails de distribution 0603 / hauteur 0,45 mm réf. 00142321-xx
0603 / hauteur 0,80 mm réf. 00142322-xx
0805 / hauteur 0,45 mm réf. 00142323-xx
0805 / hauteur 0,60 mm réf. 00142324-xx
0805 / hauteur 0,85 mm réf. 00142325-xx
0805 / hauteur 1,25 mm réf. 00142326-xx
Mini-Melf réf. 00142328-xx
Temps de cycles < 80 ms
Alimentation électrique 30 V C.C.
Alimentation en air comprimé 2 bar + 0,3 bar 10
Manuel d’utilisation SIPLACE S-23 HM 10 Manutention des composants
Version du logiciel SR.406.xx Edition 02/00 FR 10.3 Montage des magasins
377
10.3 Montage des magasins
10.3.1 Préparatifs relatifs au montage de la table de changement rapide et du
module
Å Choisir l’emplacement du dit magasin
(consulter ’Configuration du vibrateur’).
Å Déplacer la tête de report vers sa position d’attente et appuyer sur la touche d’arrêt d’urgence.
Å Ouvrir les capots de protection.
Å Nettoyer la surface d’appui des magasins ainsi que la surface de montage de la table de chan-
gement rapide.
Å Poser le magasin sur la piste sélectionnée auparavant de la table de changement rapide (con-
sulter ’Configuration du vibrateur).
10.3.2 Implantation du magasin
Å Installer le magasin de telle façon que sa face arrière soit fixée sur la table de changement ra-
pide par le dispositif de centrage sphérique et que sa face avant soit fixée par la goupille de
centrage correspondante. Veiller impérativement à ce que les magasins soient placés correc-
tement, en fonction de leur largeur, sur la table à magasins.
Å Vérifier si le magasin repose dûment sur la table à magasins.
Å Brancher la fiche du magasin à la prise montée sous l’emplacement.
NOTE 10
Brancher impérativement la fiche du magasin à la prise correspondante de l’emplacement,
étant donné que l’impulsion de commande du magasin est transmise par cette fiche. Il se
pourrait que le magasin ne fonctionne pas dûment, s’il n’était pas branché à la bonne prise.10
Å Refermer les capots de protection et remettre la commande sous tension.
Å Le cas échéant, vérifier la charge en composants du magasin.
Å Poursuivre l’opération de report.
