11.4.5 Possibilités de montage du lecteur de codes barres CIs
11
Fig. 11.4 - 3 Possibilités de montage du lecteur de codes barres CIs
Vue de devant Vue latérale
Montage du
code barres CIs sur
la face supérieure du CI
Montage du
code barres CIs sur la
face inférieure du CI
Vue de dessus
Position du lecteur de codes barres CIs,
lorsque la bande des codes barres
est alignée parallèlement par rapport
au sens de convoyage des CIs.
Position du lecteur de codes barres
CIs,
lorsque la bande des codes barres
est alignée verticalement par rapport
au sens de convoyage des CIs.
Rail profilé
Lecteur de
codes barres CIs ’
Lecteur de
codes barres CIs ’
inférieur ’
Rail
profilé
Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la station /Matériel
Version du logiciel SR.406.xx Edition 02/00 FR 11.4 Code barres cartes
405
11.4.6 Configurer le lecteur de codes barres CIs
Les lecteurs de codes barres CIs sont configurés à l'aide d'étiquettes de codes barres. Le lot
supplémentaire contient le programme destiné à produire ces étiquettes.
11.4.7 Afficher le code barres cartes
Dans ce menu, vous pouvez afficher les codes barres, lus en dernier par le lecteur de codes bar-
res cartes, dans un champ de listes.
S'affichent par ailleurs si une erreur de lecture, un signal de démarrage, un mauvais format sont
intervenus ou si aucune donnée n'est disponible
Å Dans la ligne de menus du menu Options, choisissez le sous-menu Code barres CIs
.

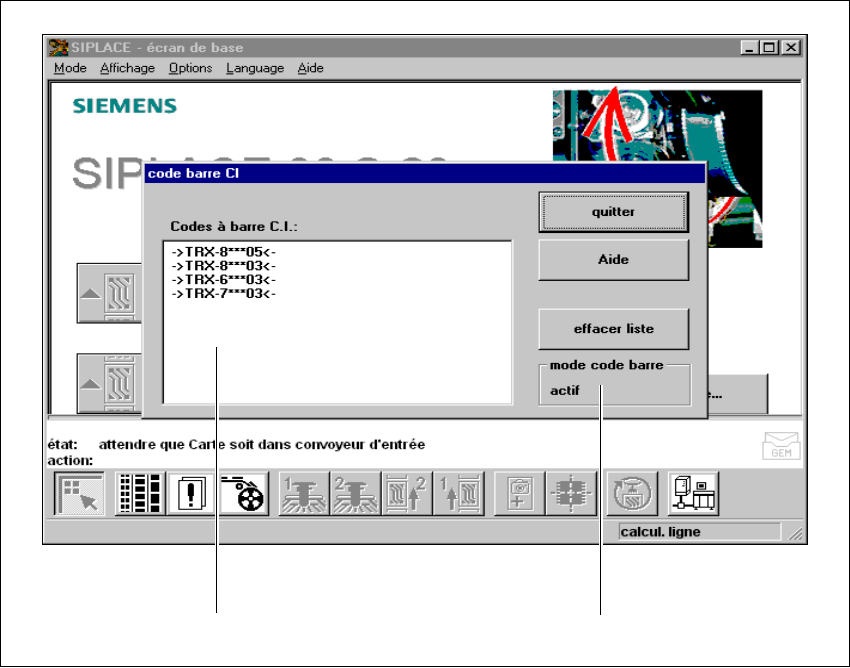

Fig. 11.4 - 4 Afficher le code barres CIs
(1) Champ de listes
(2) Affichage de l'état
Å Pour effacer la liste, cliquez sur le bouton Effacer liste.
1
2
11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.4 Code barres cartes Version du logiciel SR.406.xx Edition 02/00 FR
406
Å L'état du fonctionnement du code barres est affiché dans l'affichage du statut de le fenêtre de
menus. Cet état de fonctionnement est activé ou désactivé par le calculateur de lignes.
REMARQUE
Ce menu n'est actif que lorsque l'option Codes barres cartes est installée et est activée dans les
options de machine. 11
