Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la stat ion /Matériel Version du logiciel SR.406.xx Edition 02/00 FR 11.1 Changeur de pipettes de l a tête revolver à 12 segments 391 1 1.1.4 Remarques relatives à la…
11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.1 Changeur de pipettes de la tête revolver à 12 segments Version du logiciel SR.406.xx Edition 02/00 FR
390

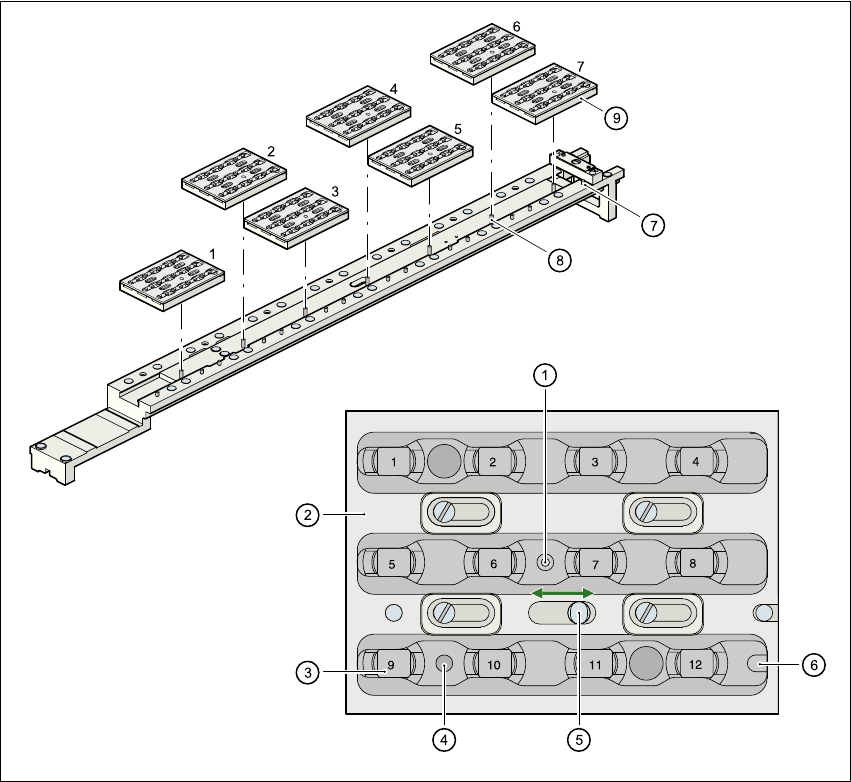

Fig. 11.1 - 2 Magasin et garages de pipettes
(1) Marque de position
(2) Tôle de verrouillage
(3) Garage de pipettes
(4) Trou pour la goupille cylindrique (7) en vue du centrage des magasins
(5) Trou pour la goupille cylindrique du mécanisme coulissant
(6) Trou longitudinal pour la goupille cylindrique (7) en vue du centrage des magasins
(7) Goupille cylindrique en vue du centrage des magasins
(8) Goupilles cylindriques d'ouverture et de fermeture de la tôle de verrouillage
(9) Magasins
Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la station /Matériel
Version du logiciel SR.406.xx Edition 02/00 FR 11.1 Changeur de pipettes de la tête revolver à 12 segments
391
11.1.4 Remarques relatives à la manipulation
Å Si vous remplissez un magasin pour la première fois avec un certain type de pipettes, repé-
rez-le avec une étiquette adhésive.
REMARQUE 11
Un seul type de pipettes est autorisé par magasin !
Remplissez les magasins en dehors de la machine et changez systématiquement exclusive-
ment des magasins complets. 11
Å Ouvrez la tôle de verrouillage et enfichez les pipettes dans les garages de pipettes.
Å Fermez la tôle de verrouillage pour que les pipettes ne puissent pas tomber hors des maga-
sins.
ATTENTION 11
Les magasins ne doivent être remplis que lorsque toutes les pipettes, qui se trouvent sur la
tête revolver, ont été reposés dans leurs magasins. 11
Å Pour programmer le changeur de pipettes dans le calculateur de lignes, voir le mode d’emploi
du calculateur de lignes UNIX.
REMARQUE 11
Å Evitez que des composants ne tombent sur les magasins. Ceci peut aboutir à un coincement
de la tôle de verrouillage.
Å Evitez aussi que des composants ne tombent sur des emplacements libres de modules
d'amenée. Les composants adhèrent à la barre magnétique. Des modules d'amenée mal
posés sur la table des composants peuvent provoquer des interruptions du fonctionnement.
C'est pourquoi vous nettoierez régulièrement les magasins et les emplacements libres.
11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.1 Changeur de pipettes de la tête revolver à 12 segments Version du logiciel SR.406.xx Edition 02/00 FR
392
11.1.5 Reconnaissance de position
Sur chaque magasin se trouve une marque de position destinée à la reconnaissance de position.

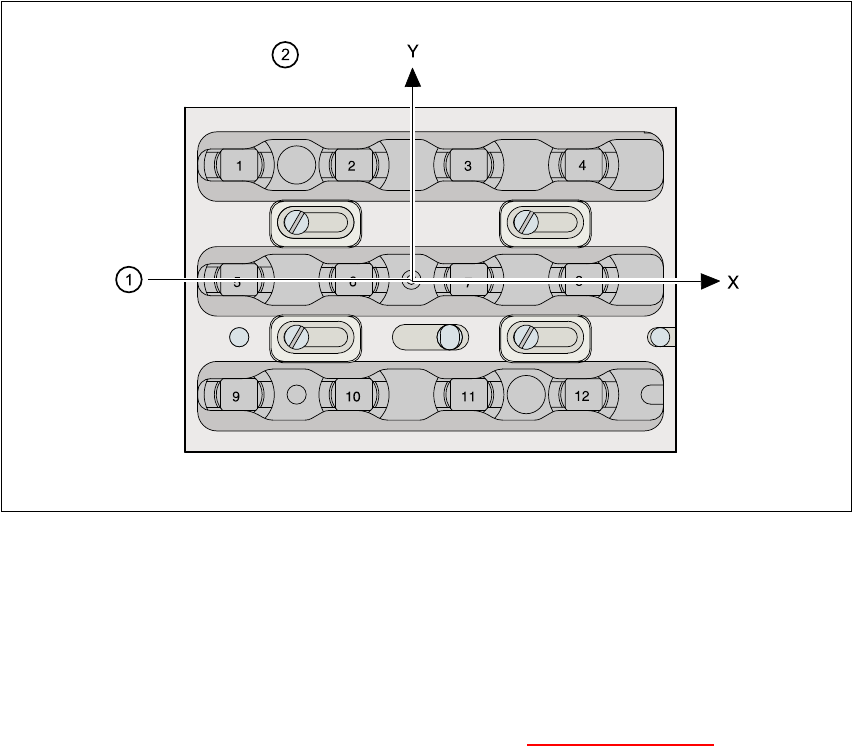

Fig. 11.1 - 3 Changeur de pipettes – reconnaissance de position
(1) Marque de position
(2) Position des pipettes dans le magasin en ce qui concerne la marque de position
Pour ce qui a trait au traitement des marques, voir chapitre 6 Fonctions de vision
.
