Manuel d’utilisation SIPLACE S-23 HM 2 Sécurité de fonctionnement Version du logiciel SR.406.xx Edition 02/00 FR 2.2 Dispositifs de sécurité 85 2.2.5 Protection anti-intervent ion aux emplacement s des t ables des compos…
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 HM
2.2 Dispositifs de sécurité Version du logiciel SR.406.xx Edition 02/00 FR
84
Fig. 2.2 - 5 Boucles de sécurité SIPLACE
Touche de démarrage enfoncée
Bouton-poussoir
coup de poing (ARRETS
D’URGENCE)
enfoncé ?
Capot de protection
ouvert ?
Interrupteur à clé
fermé (positionI) ?
Non
Boucle
de sécurité de la table
des compos. inter-
rompue?
Oui
Non
Non
Oui
Oui
Non
Actif
K1 *) Oui
K2 *) Oui
Tension
Axe Y 155 V
Axe X 155 V
Axe barillet 70 V
Axe DP 30 V
Axe Z 30 V
Actif
Convoyage cartes Oui
Serrage cartes Oui
Réglage en largeurOui
Butée cartes Oui
Disp. découp.
bande Oui
Oui
Actif
K1 *) Non
K2 *) Oui
Tension
Axe Y 0 V
Axe X 0 V
Axe barillet 10 V
Axe DP 30 V
Axe Z 30 V
Actif
Convoyage cartes Oui
Serrage cartes Non
Réglage en largeurOui
Butée cartes Non
Disp. découp.
bande Non
Actif
K1 *) Non
K2 *) Non
Tension
Axe Y 0 V
Axe X 0 V
Axe barillet 10 V
Axe DP 30 V
Axe Z 30 V
Actif
Convoyage cartesNon
Serrage cartes Non
Réglage en largeurNon
Butée cartes Non
Disp. découp.
bande Non
*) Combinaisons de sécurité K1, K2
Air comprimé
min. 5,1 bar ?
Oui
Non
Manuel d’utilisation SIPLACE S-23 HM 2 Sécurité de fonctionnement
Version du logiciel SR.406.xx Edition 02/00 FR 2.2 Dispositifs de sécurité
85
2.2.5 Protection anti-intervention aux emplacements des tables des composants
DANGER
Pour la sécurité du fonctionnement, il est impératif que tous les emplacements soient configurés
avec des convoyeurs. Au cas où il n’y aurait pas assez de convoyeurs à disposition, il faut impé-
rativement configurer une protection anti - intervention ("Feeder-Dummy") à la place des con-
voyeurs .
A ce sujet, les variantes suivantes sont à votre disposition :
n° d’article : 00116820-01Protection anti - intervention SIPLACE pour 1 emplacement
n° d’article : 00116821-01Protection anti - intervention SIPLACE pour 6-10 emplacements
n° d’article : 00116822-01Protection anti - intervention SIPLACE pour 11-20 emplacements

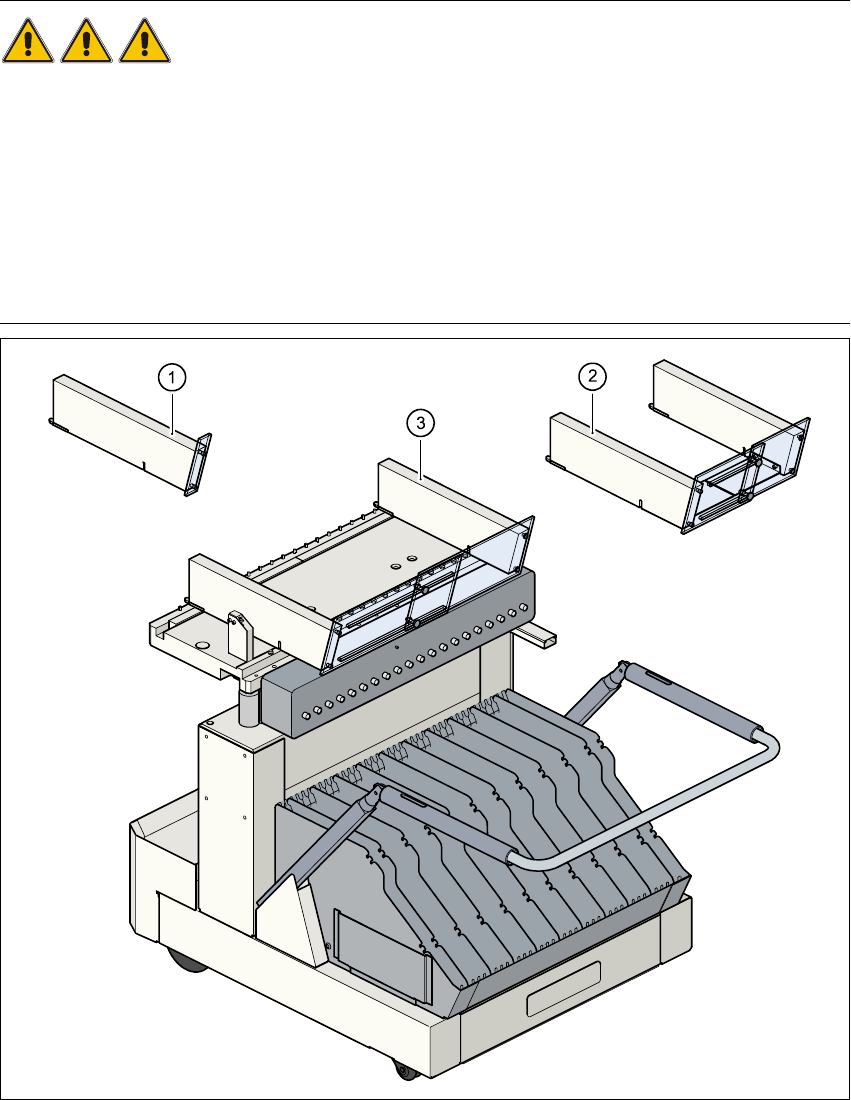

Fig. 2.2 - 6 Protection anti - intervention
(1)Protection anti - intervention pour 1 emplacement (2)Protection anti - intervention pour
(3)Protection anti - intervention pour 11-20 emplacem. 6-10 emplacements
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 HM
2.3 Tensions résiduelles dans le rack asservi et temps de décharge Version du logiciel SR.406.xx Edition 02/00 FR
86
2.3 Tensions résiduelles dans le rack asservi et temps
de décharge
Si le bouton-poussoir coup de poing (ARRETS D’URGENCE) est enfoncé ou que l’automate est
débranché, les condensateurs électrochimiques sont déchargés en peu de temps par l’intermé-
diaire de résistances commutables sur le disque de décharge (00308443-xx), produisant ainsi des
tensions résiduelles non dangereuses. Vous pouvez mesurer les tensions aux connecteurs de
mesure 001 - 009, placés sur le dispositif de mesure de la tension du rack asservi. T :6
DANGER
Les automates de la famille SIPLACE sont alimentés avec une tension du réseau de
3 x 400 V C.A. (version U.S.A.: 3 x 208 V C.A.) ± 5 %, 50/60 Hz. Des parties de cette installation
sont donc parcourues par des tensions très dangereuses - même lorsque l’interrupteur principal
est mis hors circuit. C’est pourquoi un maniement inapproprié de ces automates peut provoquer
la mort ou de graves lésions corporelles de même que des dommages matériels considérables.
Respectez les consignes de lutte contre les accidents et les consignes de la DIN en vigueur (en
particulier DIN EN 60204, 1ère partie). Seul un Personnel qualifié ou formé en conséquence est
autorisé à ouvrir le couvercle, situé au-dessus du rack asservi.

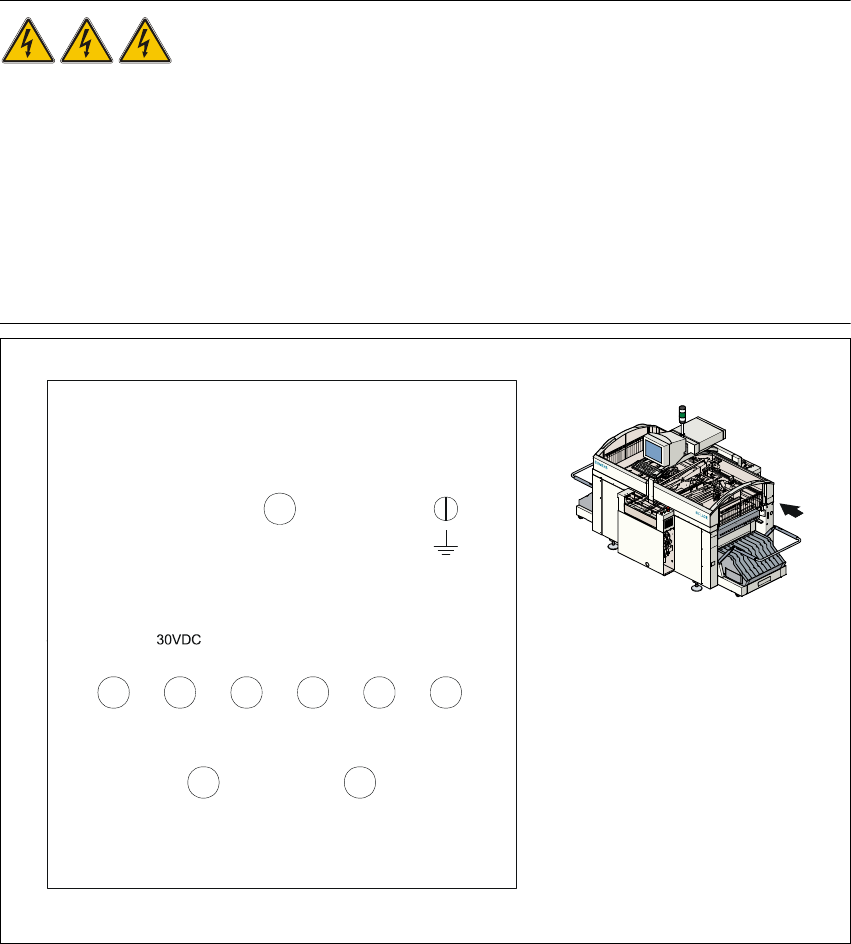

Fig. 2.3 - 1 Connecteurs de mesure sur le dispositif de mesure de la tension dans le rack asservi
GND
007
001 002 003 004 005 006
008 009
70VDC/
10VDC
30VDC 24VDC 12VDC 5VDC
70VDC
155VDC/0VDC
non
commuté
commuté
Rack
asservi
