Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant 263 6 Fig. 6.6 - 19 M enu "T ester composant", image vidéo "tester compos.&quo…
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.6 Tester composant Version du logiciel SR.406.xx Edition 02/00 FR
262
6.6.4.3 Option "contrôler"
NOTE 6
Avant d’activer cette option, veiller à ce qu’auparavant un numéro de boîtier ait été chargé et un
composant prélevé.
Vous avez la possibilité d’examiner le processus de centrage grâce à cette option. Il y a un arrêt
après chaque étape de mesure pour que la fonction puisse être examinée individuellement. Le
résultat de la mesure est visualisé optiquement sur l’écran; les résultats de mesure ne seront pas
enregistrés. 6
6
Fig. 6.6 - 18 Menu "Tester composant", option "contrôler"
Les actions suivantes sont déclenchées après avoir cliqué sur ce bouton: 6
– le mesurage est activé,
– l’image vidéo est visualisée sur l’écran,
– l’en-tête et le bas de page sont visualisés.
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
263
6
Fig. 6.6 - 19 Menu "Tester composant", image vidéo "tester compos."
Å Appuyer sur la touche "RETURN" pour appeler consécutivement tous les pas de mesure
définis. Une instruction de mesure est lancée à chaque pression exercée sur la touche
"RETURN", et le résultat de la mesure est affiché sur l’écran.
Å Appuyer sur la touche "ESC" pour quitter cette option. L’image vidéo disparaît, et le menu
"Tester composant" est de nouveau affiché.
N. GF = 5Testa CO
RET: Testa CO
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.6 Tester composant Version du logiciel SR.406.xx Edition 02/00 FR
264
6.6.4.4 Option "mesurer"
NOTE 6
Avant d’activer cette option, veiller à ce qu’auparavant un numéro de boîtier ait été chargé et un
composant prélevé.
6

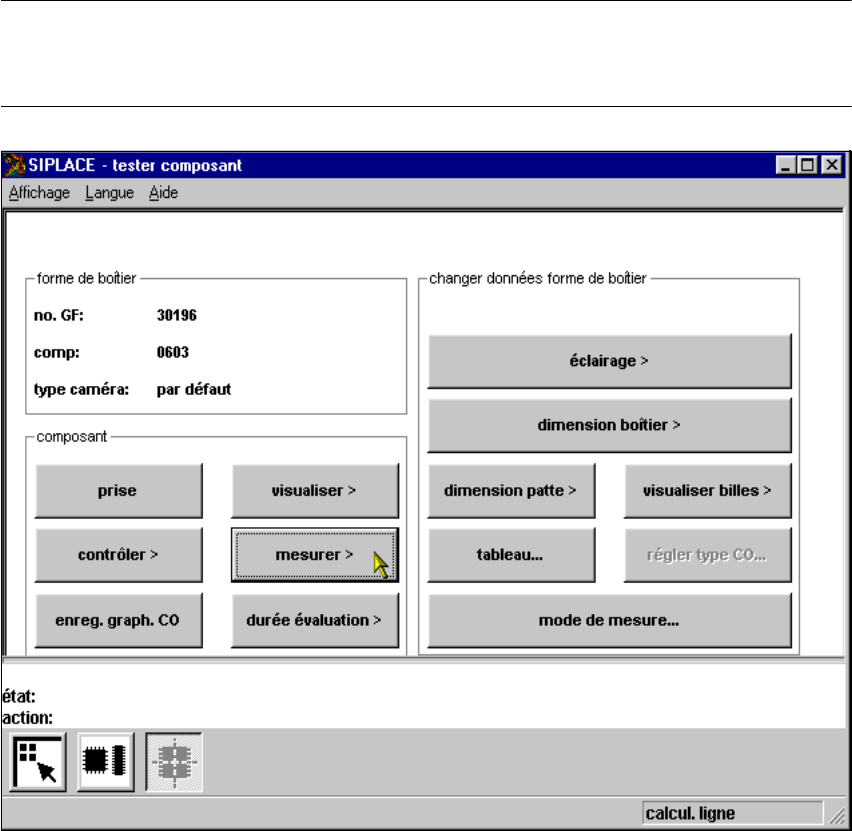

Fig. 6.6 - 20 Menu "Tester composant", option "mesurer"
Les actions suivantes sont déclenchées après avoir cliqué sur ce bouton: 6
– l’image vidéo est visualisée sur l’écran,
– l’instruction de mesurage est lancée avec les paramètres prédéfinis,
– la MVS exécute, les uns après les autres, les pas de mesure spécifiques composant,
– les valeurs mesurées sont affichées sur l’image vidéo.
