1.7 Points de couplage électriques et pneumatiques Version du logiciel SR.406.xx Edition 02/00 FR

DANGER

L'automate est alimenté en 3 x 400 V ou 3 x 208 V (version américaine) ± 5 %, 50 / 60 Hz. Des

parties de cette installation sont donc parcourues par des tensions très dangereuses – même en

cas de mise hors tension par l'interrupteur principal. Une manipulation inappropriée de cet auto-

mate peut donc provoquer la mort ou des lésions corporelles graves, de même que des domma-

ges matériels considérables. T :10

AVERTISSEMENT

Ne dévissez jamais les conduites d'air comprimé, qui sont sous pression. Il y a risque de blessures

! T :10

Manuel d’utilisation SIPLACE S-23 HM 1 Introduction, caractéristiques techniques

Version du logiciel SR.406.xx Edition 02/00 FR 1.8 Caractéristiques techniques – Valeurs de raccordement

1.8 Caractéristiques techniques – Valeurs de raccordement

1.8.1 Caractéristiques techniques – Valeurs de raccordement électriques

1.8.2 Caractéristiques techniques - Alimentation en air comprimé

1.8.3 Caractéristiques techniques - Spécification d'air comprimé

Dimension maximale des petites pièces suivant densité, reposant sur la norme ISO/DIS 8573-1

(catégorie 1) T :10

1.8.4 Caractéristiques techniques - Indication d'émission sonore

1.8.5 Caractéristiques techniques - Incidences autorisées sur l'Environnement

Tension de raccordement 3 x 400 VAC ± 5 % ; 50 / 60 Hz (Europe)

3 x 208 VAC ± 5 % ; 50 / 60 Hz (E.-U.)

Protection par fusibles 3 x 16 A (3 x 400 V~, 3 x 208 V~)

Valeur de raccordement totale 5 kVA

Puissance totale 2 kW

Chute de tension Max. 10 msec

Valeur de raccordement en air comprimé Min. 5,5 bar, max. 8 bar

Consommation d'air comprimé 400 Nl/min.

Pression de service 5,2 bar (réglage fixe)

Dimension des petites pièces 0,1 µm

Densité des petites pièces 0,1 mg/m³

Teneur en huile la plus élevée (catégorie 1) Densité des petites pièces 0,01 mg/m³

Point de condensation sous pression (catégorie 4) Point de condensation +3°

Valeur d'émission relative au poste de travail (L

pAc

) 71 dB (A) DIN NE ISO 11204 (i)

Niveau de puissance acoustique (L

WAc

) 85 dB (A) E-DIN NE ISO 3744 (i) 001-0307

Température ambiante Entre 15° C et 35° C

Humidité de l'air 30 à 75 % (En moyenne : non supérieure à 45 %, de sorte

que la condensation sur la machine soit exclue dans tout

les cas.)

1 Introduction, caractéristiques techniques Manuel d’utilisation SIPLACE S-23 HM

1.9 Dimensions et poids de l'automate Version du logiciel SR.406.xx Edition 02/00 FR

1.9 Dimensions et poids de l’automate

1.9.1 Dimensions de l’automate

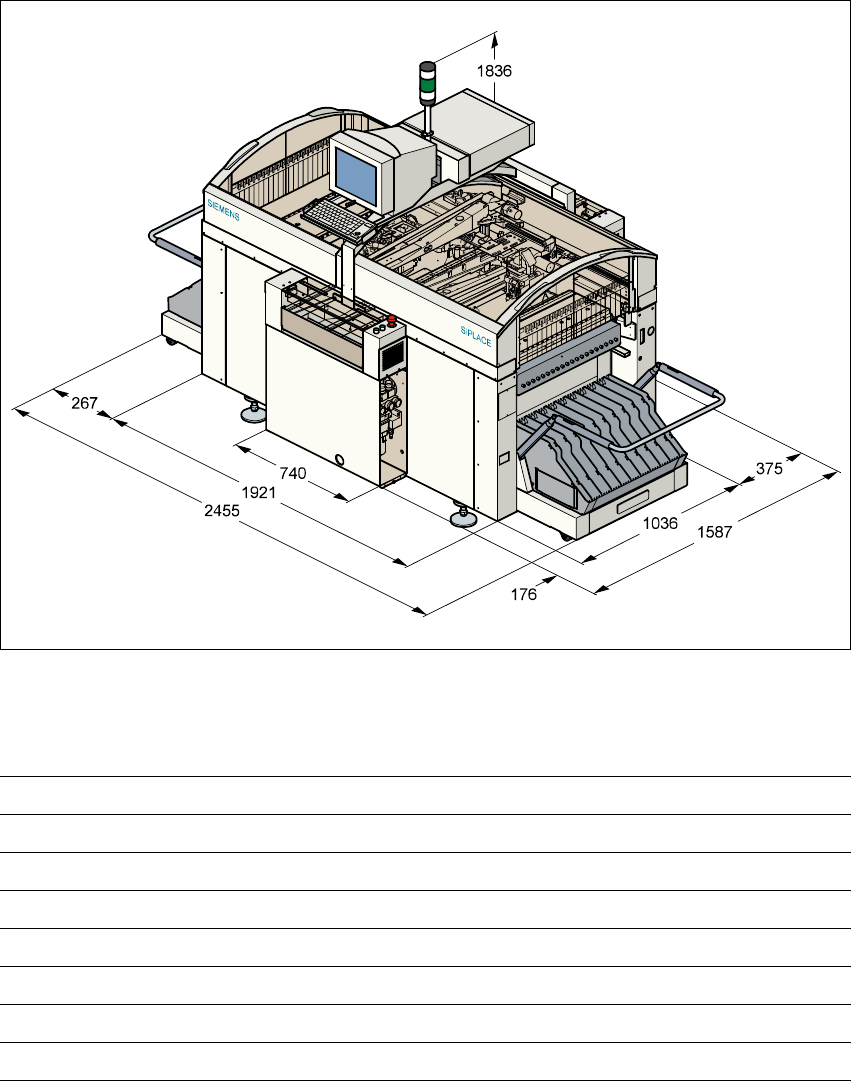

Fig. 1.9 - 1 Dimensions de l’automate

1.9.2 Caractéristiques techniques – Dimensions, poids

Longueur 1587 mm, y compris bandes transporteuses

Largeur 2455 mm, y compris barre repliable

Hauteur avec témoin d'avertissement 1836 mm, hauteur standard

Garde au sol 120 mm, hauteur standard

Poids du module de base 1500 kg

Poids machine entièrement équipée Env. 2000 kg

Base : charge autorisée au m² Min. 1000 kg/m²

Charge autorisée au m² des pieds de montage 4,42 kg/cm²
