Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision Version du logiciel SR.406.xx Edition 02/00 FR 6.4 Accès aux options "Apprentissage marque" et " Tester composant" 205 6 Fig. 6.4 - 3 Option …
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.4 Accès aux options "Apprentissage marque" et "Tester composant" Version du logiciel SR.406.xx Edition 02/00 FR
204
6

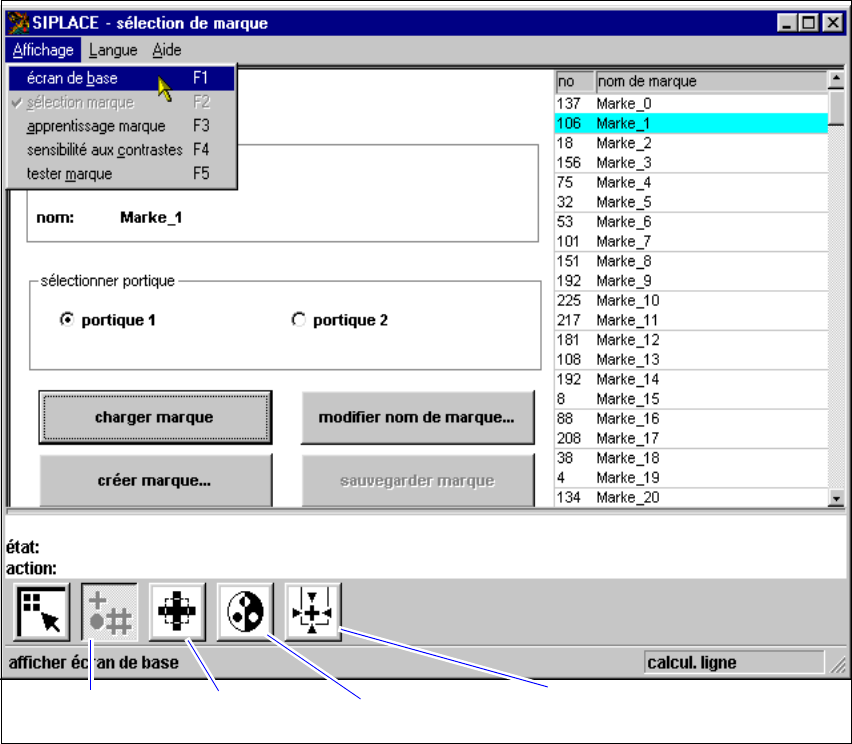

Fig. 6.4 - 2 Option "Apprentissage marque": menus
Il est possible de sélectionner, depuis l’option ’Apprentissage marque’ les menus suivants, soit en
cliquant sur les icônes correspondantes rangées dans la barre d’icônes, soit en utilisant les tou-
ches fonctionnelles F2 à F5: 6
– sélection de marque
– apprentissage marque
– sensibilité aux contrastes et
– tester marque.
6
Vous basculez vers le menu "Ecran de base" en cliquant sur l’icône de "Ecran de base" ou en
appuyant sur la touche fonctionnelle F1. 6
"Sélectionner de
marque"
"Apprentissage
marque"
"Sensibilité aux
contrastes"
"Tester marque"
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.4 Accès aux options "Apprentissage marque" et "Tester composant"
205
6

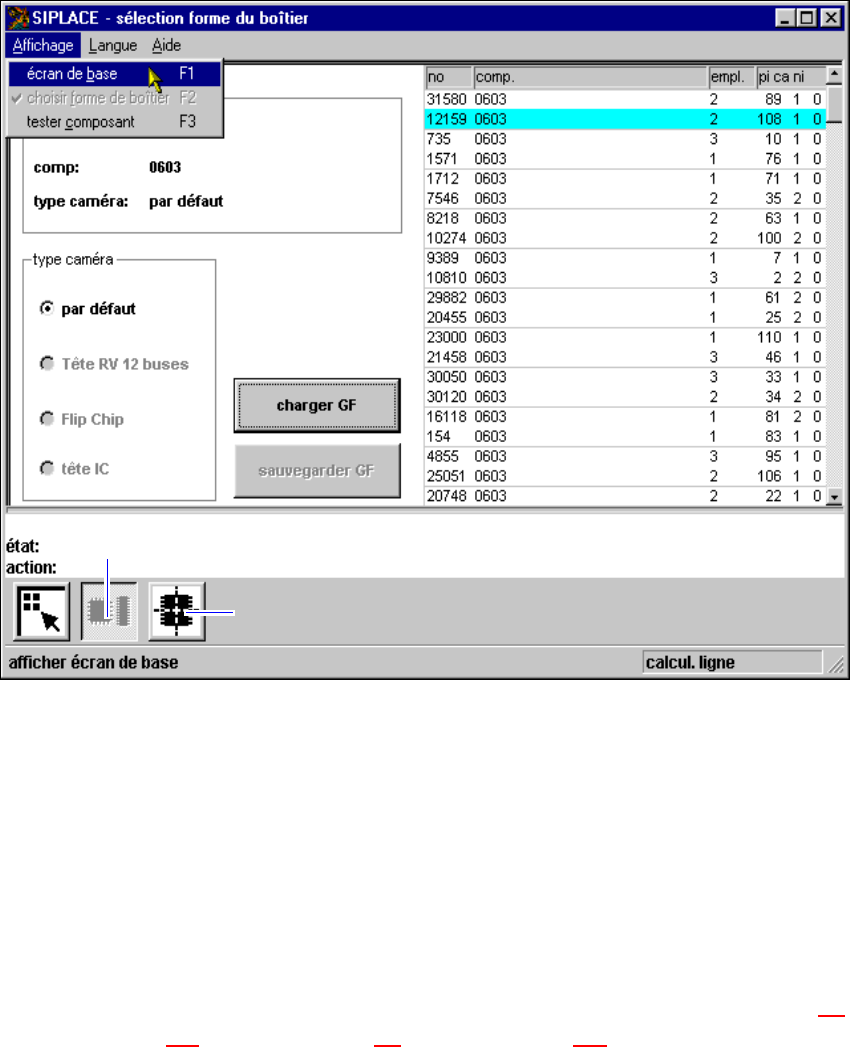

Fig. 6.4 - 3 Option "Tester composant": menus
Il est possible de sélectionner, depuis l’option "Tester composant" les menus suivants, soit en cli-
quant sur les icônes correspondantes rangées dans la barre d’icônes, soit en utilisant les touches
fonctionnelles F2 à F3: 6
– sélection forme du boîtier
– tester composant
Vous basculez vers le menu "Ecran de base" en cliquant sur l’icône de "Ecran de base" ou en
appuyant sur la touche fonctionnelle F1. 6
Les options "Apprentissage marque" et "Tester composant" sont décrites dans le paragraphe 6.5
à partir de la page 207
et dans le chapitre 6.6 à partir de la page 242. 6
Sélection forme du boîtier
Tester composant
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.4 Accès aux options "Apprentissage marque" et "Tester composant" Version du logiciel SR.406.xx Edition 02/00 FR
206
A titre d’orientation, un organigramme et une brève description de l’option "Apprentissage mar-
que" et de l’option "Tester composant" sont présentés au début de chaque chapitre correspon-
dant. Chaque organigramme débute par le menu "Ecran de base" et visualise la structure
hiérarchique de toutes les options des menus. 6
NOTE 6
Une description de type générale, concernant 6
– l’exploitation des menus à l’aide de la boule, de l’écran tactile et des touches fonctionnelles F1
à F12,
– le découpage de l’écran et
– les affichages écran
est présentée dans le chapitre 3.
