Manuel d’utilisation SIPLACE S-23 HM 12 Extensions de la station / options du logiciel Version du logiciel SR.406.xx Edition 02/00 FR 1 2.2 Interface GEM 429 Action à exécuter lorsque le fichi er en attente est plein 12 …
12 Extensions de la station / options du logiciel Manuel d’utilisation SIPLACE S-23 HM
12.2 Interface GEM Version du logiciel SR.406.xx Edition 02/00 FR
428
Variantes paramétrables: 12
lier lors démarrage 12
(consulter également l’alinéa 12.2.2.5) 12
– oui
Le calculateur de station essaye d’établir une liaison avec le calculateur externe après avoir
mis la station en service.
– non
Aucune liaison avec le calculateur externe n’est établie lors de la mise en marche de la station.
L’opérateur a cependant la possibilité d’établir une liaison depuis l’interface "affichage état
(consulter dans ce contexte l’alinéa 12.2.2.5
).
liaison contrôle 12
(Consulter également l’alinéa 12.2.2.5) 12
– Off-Line
Il n’est pas possible de transmettre et de recevoir des messages.
– commandée p. utilisateur
L’opérateur a la possibilité, depuis l’interface "programme de report", de charger sur le calcu-
lateur externe des programmes de report enregistrés sur le calculateur de station (consulter
dans ce contexte l’alinéa 12.2.2.6
).
Il n’est pas possible de télécharger du calculateur externe des programmes de report sur le
calculateur de station.
– commandée par Host
L’opérateur a la possibilité, depuis l’interface "programme de report", de charger sur le calcu-
lateur externe des programmes de report enregistrés sur le calculateur de station et de les télé-
charger du calculateur externe sur le calculateur de station.
spooling 12
(Consulter également l’alinéa 12.2.2.5) 12
– oui
En cas de coupure de communication avec le calculateur externe, la station receuille dans un
fichier en attente tous les messages destinés au calculateur externe. Le calculateur externe
peut prendre en charge ces messages déposés auprès de la station après rétablissement de
la liaison. La quantité des messages mémorisables dépend de la taille du fichier en attente (20
Mo).
– non
Tous les messages destinés au calculateur externe sont effacés en cas de coupure de com-
munication.
Manuel d’utilisation SIPLACE S-23 HM 12 Extensions de la station / options du logiciel
Version du logiciel SR.406.xx Edition 02/00 FR 12.2 Interface GEM
429
Action à exécuter lorsque le fichier en attente est plein 12
– écraser ancien fichier
Le nouveau ou actuel message surimprime le plus ancien message mémorisé, lorsque
l’adresse de mémoire du fichier en attente est surchargée.
– rejeter nouveaux messages
Tous les nouveaux messages transmis sont annulés, lorsque l’adresse de mémoire du fichier
en attente est surchargée.
– entre deux mesures des variables limites
N’assume actuellement aucune fonction
Å Cliquer sur le bouton de commande Confirmer pour enregistrer ces paramétrages.
Å Cliquer sur le bouton de commande Paramètres SECS pour modifier les paramètres SECS
(consulter dans ce contexte l’alinéa 12.2.2.3
).
12 Extensions de la station / options du logiciel Manuel d’utilisation SIPLACE S-23 HM
12.2 Interface GEM Version du logiciel SR.406.xx Edition 02/00 FR
430
12.2.2.3 Réglage des paramètres GEM/SECS
ATTENTION
Les paramètres représentés ci-après ont été testés et sont recommandés.
Ces paramètres doivent être préréglés, afin d’optimiser la transmission des données enregistrées
sur le calculateur externe au calculateur de ligne. 12
NOTA
La modification des paramètres se répercute comme suit sur l’exploitation de l’interface GEM:
La liaison GEM avec le calculateur externe est coupée à court terme après avoir adapté une va-
leur Timeout ou le code du port TCP/IP.
La session sur le logiciel GEM est terminée après avoir modifié l’adresse IP ou le masque IP.
Il n’est possible d’exploiter à nouveau le logiciel GEM qu’après avoir réamorçé la station. 12
12

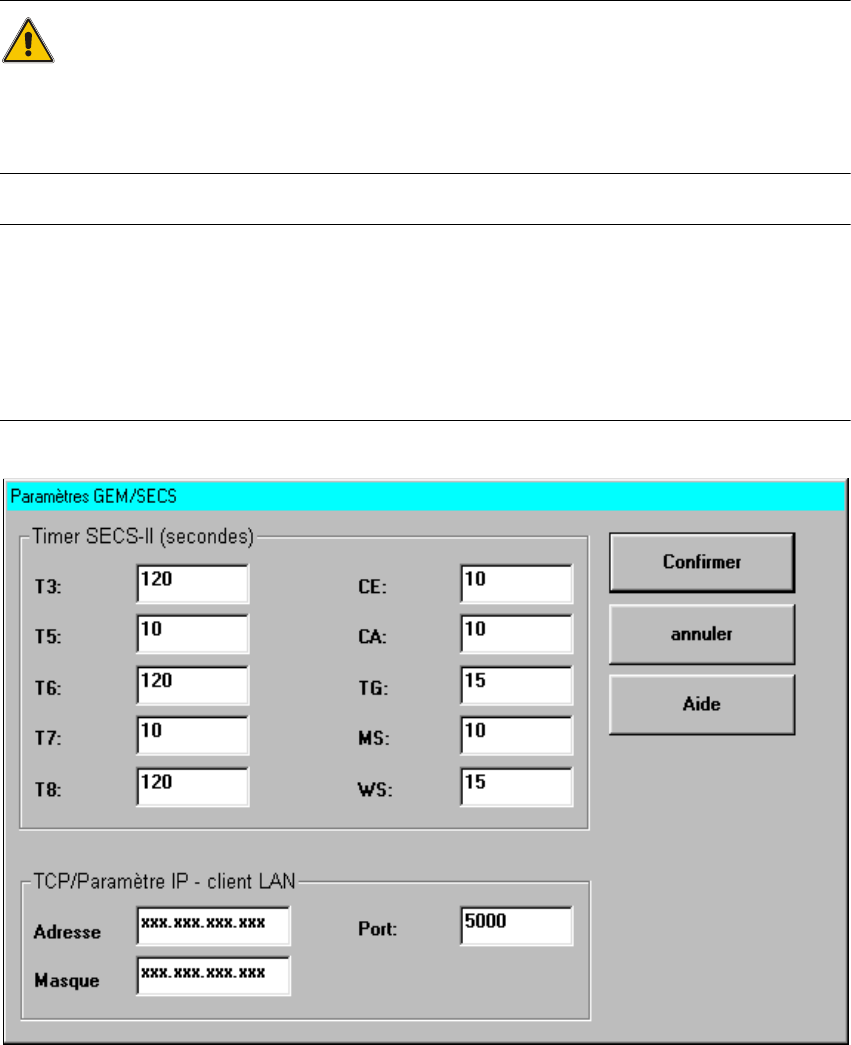

Fig. 12.2 - 3 Fenêtre "Paramètres "GEM/SECS"
