Manuel d’utilisation SIPLACE S-23 HM 10 Manutention des composants
Version du logiciel SR.406.xx Edition 02/00 FR 10.6 Table de changement des composants, mobile
383
10.6 Table de changement des composants, mobile
10.6.1 Consignes de sécurité relatives au couplage et au découplage de la table de
changement des composants mobile
AVERTISSEMENT 10
Å Lorsque la machine est sous tension, ne jamais introduire la main dans la fente située entre
les tables de changement des compos. et le montant de l’automate (pos. 1).
Å Les câbles d’alimentation des tables de changement des compos. ne doivent alors être rac-
cordés aux prises de l’automate (pos. 2) ou en être retirés que lorsque la table de changement
des compos. est couplée à l’automate.
Å Il est en principe interdit de raccorder les câbles de liaison des tables de changement des com-
pos. aux prises de l’automate et de piloter la table de changement des compos. par l’intermé-
diaire de la commande à air comprimé en-dehors de l’automate (pos. 3).

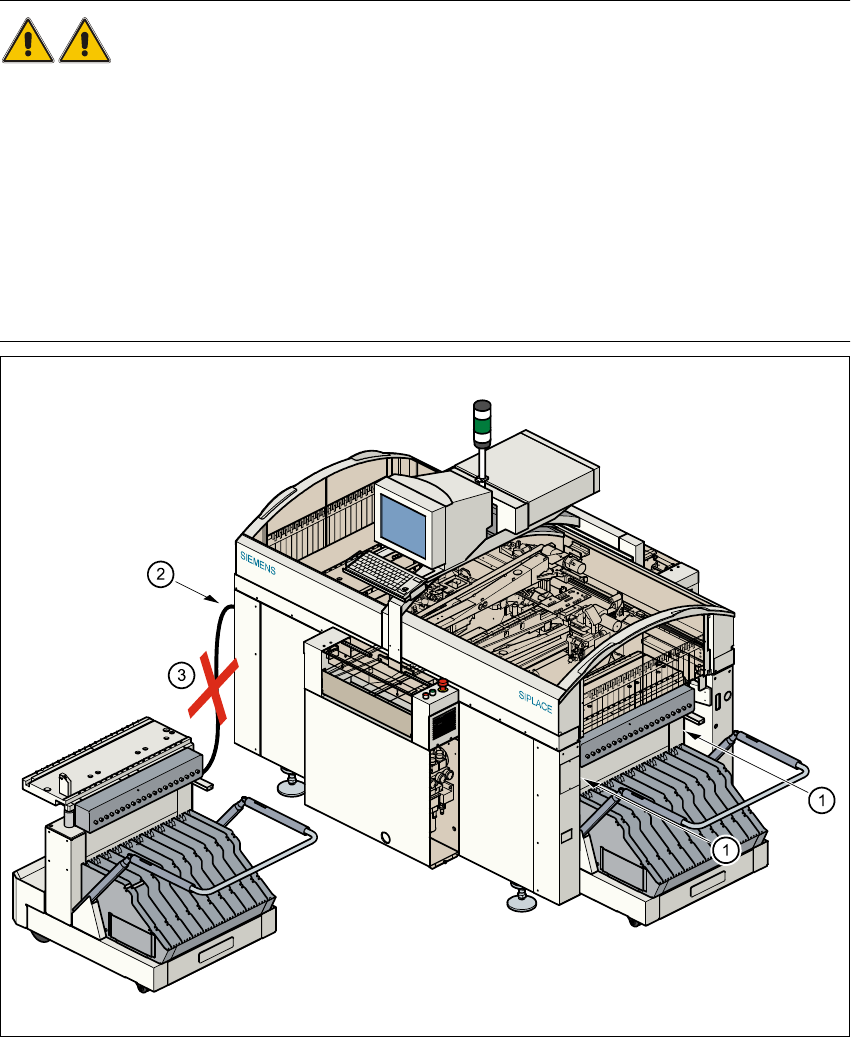

Fig. 10.6 - 1 Consignes de sécurité relatives à la table de changement des compos. mobile
10 Manutention des composants Manuel d’utilisation SIPLACE S-23 HM
10.6 Table de changement des composants, mobile Version du logiciel SR.406.xx Edition 02/00 FR
384
10.6.2 Découpler la table de changement des composants
10

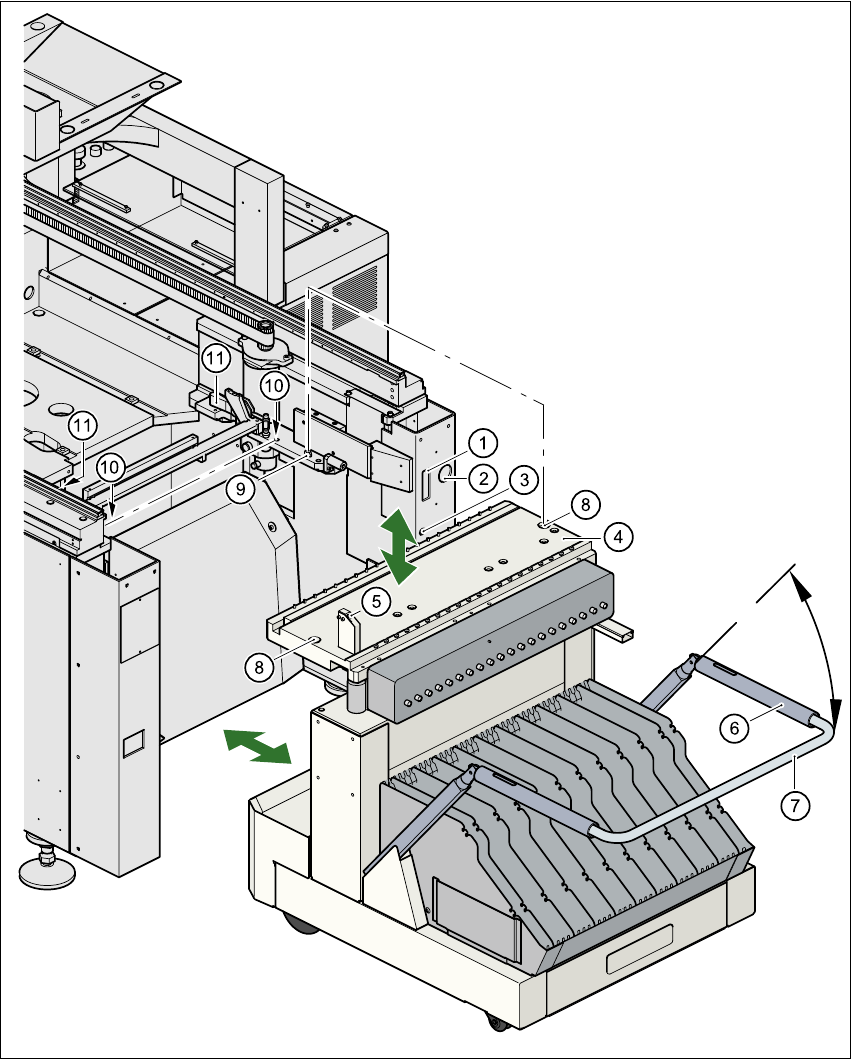

Fig. 10.6 - 2 Découplage de la table de changement des compos. mobile
Manuel d’utilisation SIPLACE S-23 HM 10 Manutention des composants
Version du logiciel SR.406.xx Edition 02/00 FR 10.6 Table de changement des composants, mobile
385
Légende de la fig. 10.6 - 2
(1) Raccordement de l’interface de communication
(2) Raccordement de l’alimentation électrique de la table de changement des composants
(3) Raccordement de l’air comprimé
(4) Dessus de la table des compos.
(5) Bouton-poussoir destiné à lever et abaisser le dessus de la table des compos.
(6) Tuyau d’actionnement
(7) Barre repliable
(8) Trous des boulons de centrage
(9) Boulons de centrage
(10) Surfaces d’appui des glissières de la table de changement des compos.
(11) Tendeur horizontal
Å Dans le menu ECRAN DE BASE, cliquez sur l’icône ARRETER TRAITEMENT.
Å Le report de la carte, qui vient d’être traité, est achevé. Ensuite, les icônes des menus, qui cor-
respondent aux fonctions élémentaires, sont activées.
Å Cliquez sur l’icône FONCTIONS ELEMENTAIRES PORTIQUE X désirée (portique 1 ou 2).
Å Cliquez sur l’icône FONCTIONS PORTIQUE.
Å Dans ce menu, cliquez sur le bouton ALLER EN POSITION DE CONFIGURATION.
Å La tête de report sélectionnée passe au-dessus du convoyeur de CI, de sorte qu’elle ne puisse
pas être endommagée lors du changement de la table des compos.
Å Ouvrez le capot de protection du portique sélectionné.
Å Ouvrez les plaques latérales.
Å Ouvrez les tendeurs horizontaux (pos. 11)
Å Tirez en même temps les deux tuyaux d’actionnement (pos. 6) dans votre direction et repliez
la barre (pos. 7) vers le haut. Vous bloquez ainsi le dessus de la table des compos. soulevé
dans sa position extrême supérieure.
Å Appuyez sur le bouton-poussoir (pos. 5) pour soulever le dessus de la table des compos.
(pos. 4) jusqu’à ce que celui-ci ait atteint sa position extrême supérieure.
Å Sortez la fiche mâle d’alimentation en courant (pos. 2) de la table de changement des compos.
Å Sortez la fiche mâle du câble de commande (pos. 1).
Å Sortez la fiche mâle d’alimentation en air comprimé (pos. 3).
Å Sortez la table des compos.
