Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
273
Astérisque: 6
blanc: position du composant 6
Représentation synthétique du modèle de billes 6
en résolution pixel sur la bordure gauche de l’image vidéo. 6
Cette représentation est décrite sous "Grid-Mode". 6
6.6.4.5 Option "enreg. graph. CO"
NOTE 6
Il n’est possible de cliquer sur ce bouton qu’après avoir chargé un numéro GF.
6

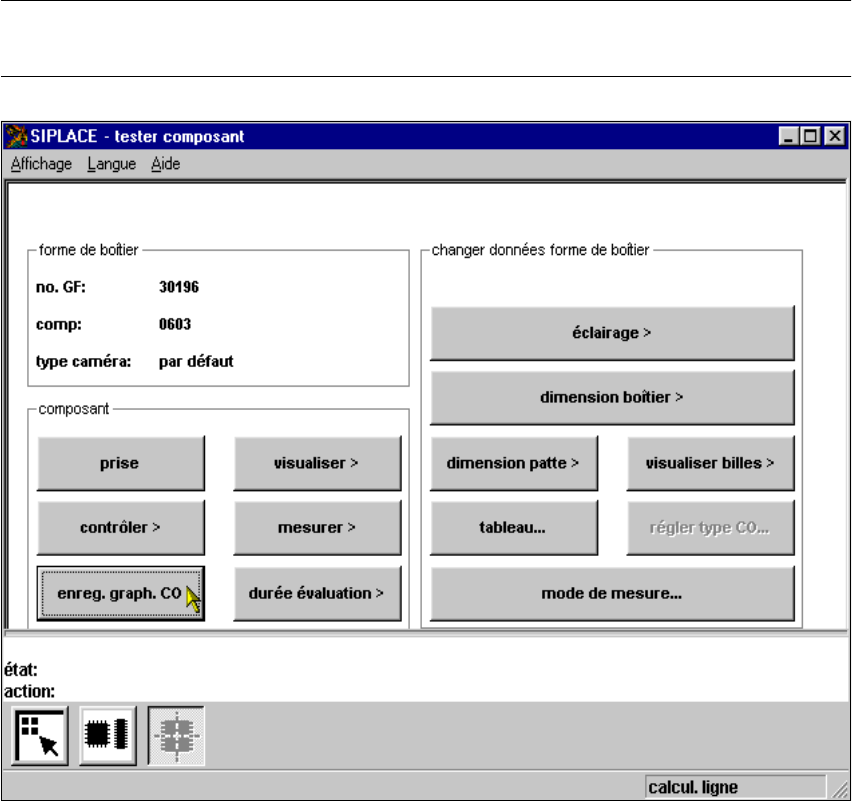

Fig. 6.6 - 22 Menu "Tester composant", option "enreg. graph. CO"
Ce menu permet d’enregistrer sur le disque dur du contrôleur de machine l’image vidéo saisie
dans un fichier. Le nom de ce fichier et son chemin d’accès sont prédéfinis et s’intitulent: 6
D:\TMP\MVSBILD.MVS 6
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.6 Tester composant Version du logiciel SR.406.xx Edition 02/00 FR
274
Copier sur une disquette ce fichier enregistré sur le disque dur du contrôleur MVS, et l’envoyer
pour évaluation au service de maintenance PL EA de la Sté Siemens AG. 6
6.6.4.6 Option "durée évaluation"
NOTE 6
Il n’est possible de cliquer sur ce bouton qu’après avoir chargé un numéro GF.
6

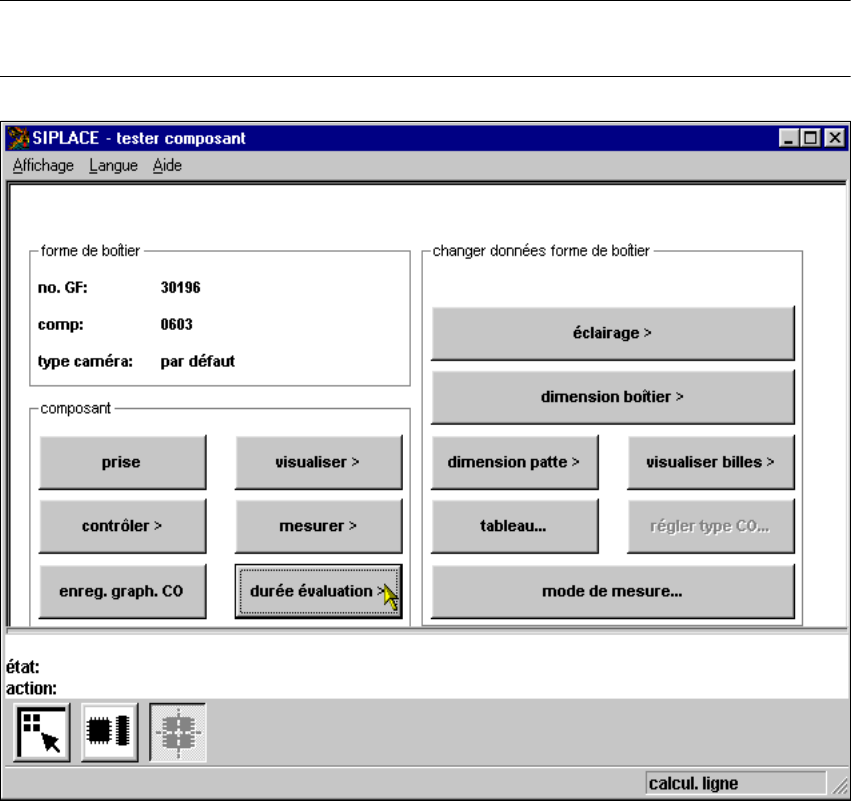

Fig. 6.6 - 23 Menu "Tester composant", option "durée évaluation"
6
Cette option permet d’afficher la durée de l’analyse d’un composant. Les fonctions suivants sont
déclenchées après avoir appuyé sur ce bouton: 6
– l’opération de mesure est lancée,
– l’image vidéo est visualisée sur l’écran,
– la durée de l’analyse est affichée.
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
275
6
Fig. 6.6 - 24 Menu "Tester composant", image vidéo "durée évaluation"
Å Appuyer sur la touche "RETURN" pour lancer la mesure. La durée de la mesure est affichée
en msec. après l’analyse.
Å Appuyer sur la touche "ESC" pour quitter cette option. L’image vidéo disparaît et le menu
"Tester composant" est de nouveau affiché.
6.6.4.7 Renseignements sur le groupe des options "changer données forme de boîtier"
Les options suivantes font partie du groupe "changer données forme de boîtier": 6
– éclairage
– dimension boîtier
– dimension patte
– visualiser billes
–tableau
– régler type CO (valable uniquement pour les machines F)
– mode de mesure
N. GF = 5
Tempo di valutazione
Tempo di valutazione [ms] =
RET: Misura CO
