Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la stat ion /Matériel Version du logiciel SR.406.xx Edition 02/00 FR 11.7 Reconnaissance de la position du magasin 415 1 1.7 Reconnaissance d e la positio n du magasi…
11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.6 Transmission des données CIs Version du logiciel SR.406.xx Edition 02/00 FR
414
11.6.2 Activation de l'option Transmission des données CIs
Å Dans l'écran de base, cliquez sur le bouton ’ Options de machine ’.
La fenêtre ’ Options de machine ’ se superpose.
Å Activez, dans le champ ’ Options ’ l'option ’ Transmission de données CIs ’ à la station concer-
née.
Å Cliquez sur le bouton ’ Prendre en charge ’. L'option ’ Transmission de données CIs ’ est donc
activée.
Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la station /Matériel
Version du logiciel SR.406.xx Edition 02/00 FR 11.7 Reconnaissance de la position du magasin
415
11.7 Reconnaissance de la position du magasin
11.7.1 Généralités
Si des magasins sont configurés avec des marques de position, ces magasins peuvent être
mesurés.
Cette fonction soutient également la fixation des plateaux alvéolés (plateau manuel) si celle-ci
est pourvue de marques de position.
Si la fonction " Reconnaissance de position magasin " est paramétrée par le calculateur en ligne,
cette fonction apparaît alors dans les options de machine.
Dans les options de machine, vous pouvez activer ou désactiver la reconnaissance de position
du magasin à la station correspondante.
. 11

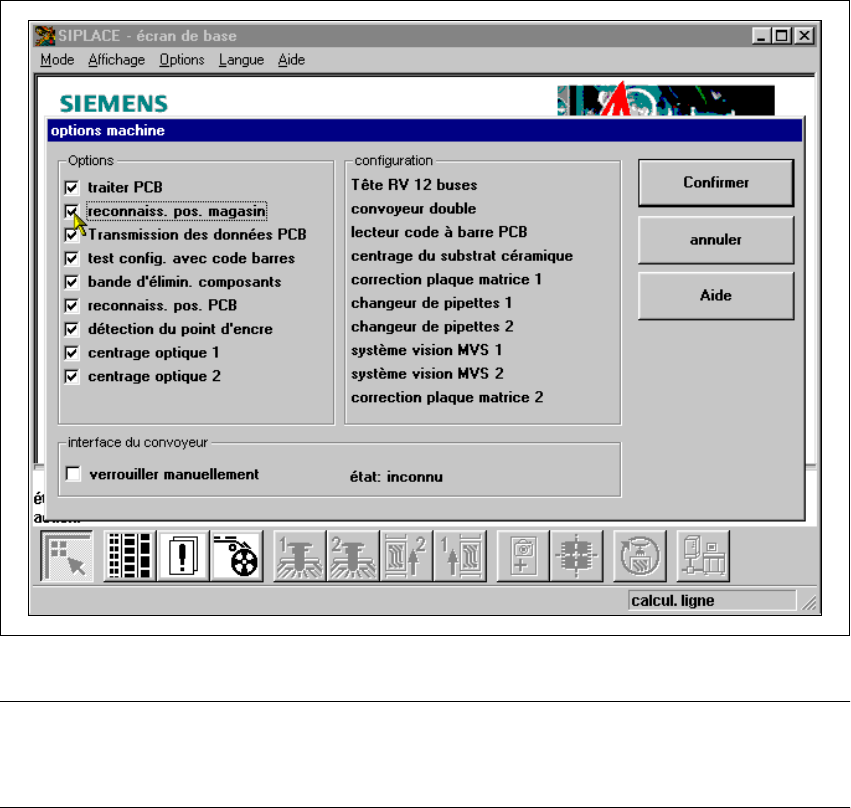

Fig. 11.7 - 1 Reconnaissance de position du magasin
REMARQUE :
après la mise sous tension de la station, la fonction " Reconnaissance de position du magasin "
est toujours hors circuit. 11
11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.7 Reconnaissance de la position du magasin Version du logiciel SR.406.xx Edition 02/00 FR
416
Dans les données de description, s'il existe une entrée pour une piste, la position de la marque
de centrage est atteinte avec la caméra CIs sur le magasin correspondant. L'offset des marques
de centrage évent. déterminé lors du processus de mesure est alors affecté à cette piste et
ajouté à la position de prise lors du processus de prise.
11.7.1.1 Limitations
– La reconnaissance de la position du magasin ne peut être utilisée pour les porteurs de maga-
sins qui sont configurés dans le changeur de plateaux alvéolés.
– Il peut être défini un maximum de trois positions de marques par magasin.
– Les marques de magasin, placées sur la partie droite de la table (vu dans le sens du con-
voyage) ne peuvent pas être mesurées sur la 80F.
REMARQUE :
cette limitation ne vaut pas pour les machines avec " Caméra sous portique ". 11
– Si un magasin se trouve sur l'emplacement 118 et si la position de la marque du compartiment
de prise extérieur est plus proche de la limite de la zone de déplacement de l'axe X que la po-
sition de prise, la bande de 8 mm S et le convoyeur en vrac ne peuvent pas être mesurés.
