11 Extensions de la station /Matériel
11.1 Changeur de pipettes de la tête revolver à 12 segments
11.1.1 Vue d’ensemble
Un changeur de pipettes peut être installé à gauche du convoyeur de cartes, sans perdre
d'emplacement, pour la tête revolver à 12 segments. Il permet un changement rapide de configu-
ration des pipettes et, par conséquent, une adaptation de la tête revolver aux exigences du pro-
cessus de report.
Le changeur de pipettes se compose au minimum d'un magasin, au maximum de sept maga-
sins, avec respectivement douze garages de pipettes (voir ill. 11.1 - 1
). Les magasins reposent
sur un support commun. Chaque magasin est centré grâce à deux goupilles cylindriques et fixé
grâce à une vis.
11.1.2 Caractéristiques techniques – Changeur de pipettes de la tête revolver
à 12 segments
Changeur de pipettes de la tête revolver à 12 segments
Dimensions (longueur x largeur x hauteur) 560 mm x 60 mm x 46 mm
Nombre de garages de pipettes Min. 12 / Max. 84
Types de pipettes 9xx
Temps d'ouverture et de fermeture de la tôle de verrouillage < 200 ms
Contenance du conteneur de rejets Env. 50 pipettes
Pneumatique Conduit d'alimentation en air comprimé :
5,3 bar
11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.1 Changeur de pipettes de la tête revolver à 12 segments Version du logiciel SR.406.xx Edition 02/00 FR
388

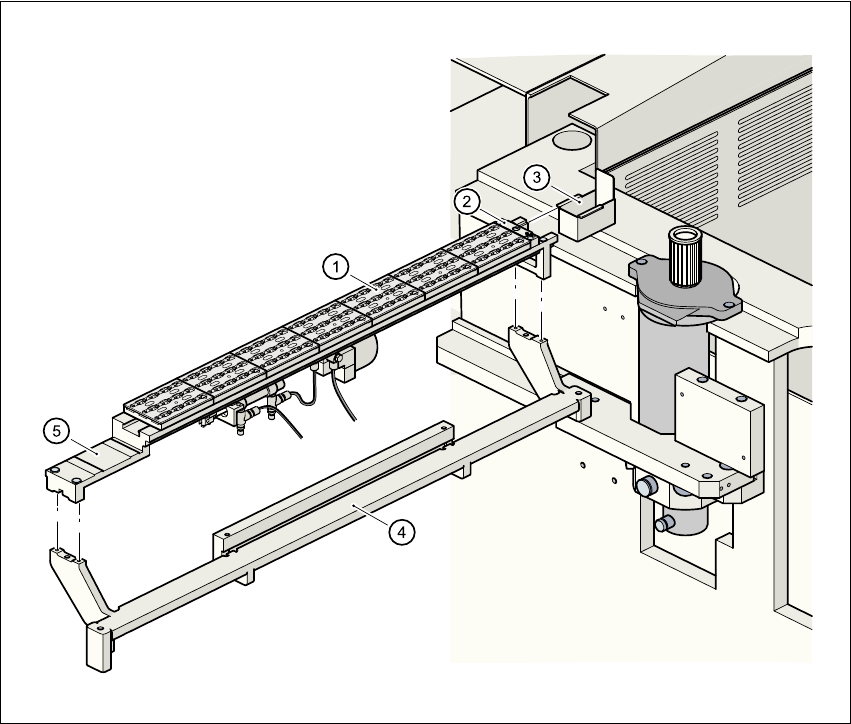

Fig. 11.1 - 1 Vue d'ensemble du changeur de pipettes – Tête revolver à 12 segments
11.1.3 Mode de fonctionnement
Les pipettes se trouvent dans des garages de pipettes et sont fixées par une tôle de verrouillage
déplaçable. Un vérin pneumatique peut déplacer la tôle de verrouillage de 6 mm. Suivant la posi-
tion de la tôle, toutes les pipettes sont, soit verrouillées, soit libérées. Si aucun changement de
pipette n'est effectué, la tôle de verrouillage se trouve toujours en position " fermée ".
Sur les divers magasins du changeur de pipettes se trouve respectivement une marque destinée
à la reconnaissance de la position. Les emplacements des magasins sont repérés sur le chan-
(1) Magasin (2) Dispositif de rejet des pipettes
(3) Coupe réceptrice des pipettes rejetées (4) Changeur de pipettes, corps de base
(5) Changeur de pipettes, support
Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la station /Matériel
Version du logiciel SR.406.xx Edition 02/00 FR 11.1 Changeur de pipettes de la tête revolver à 12 segments
389
geur de pipettes par les nombres 1 à 7. Les garages de pipettes sont numérotés en suivant dans
les magasins de 1 à 12 (voir ill. 11.1 - 3
).
REMARQUE 11
Des magasins spéciaux peuvent être fabriqués après entente avec Siemens PL EA 1E ; ils seront
pourvus d'un marquage particulier. 11
Prise d’une pipette
– L'axe Z de la tête revolver part vers le bas.
– La tôle de verrouillage (pos. 3 dans ill. 11.1 - 2
) s'ouvre et libère les pipettes.
– La pipette est recueillie par le fourreau de la tête revolver.
– L'axe Z part vers le haut.
Pose d’une pipette
– La tôle de verrouillage (pos. 3 dans ill. 11.1 - 2) s'ouvre et libère les pipettes.
– L'axe Z de la tête revolver part vers le bas et dépose la pipette.
– La tôle de verrouillage se ferme.
– L'axe Z de la tête revolver part vers le haut.
Rejet des pipettes défectueuses
– Au dispositif de rejet (pos. 2 dans ill. 11.1 - 1), l'axe Z de la tête revolver parcourt 14 mm vers
le bas, acheminant ainsi la pipette défectueuse dans le trou du dispositif de rejet.
– L'axe Z redémarre et la pipette est retirée du fourreau par des fils d'acier à ressort.
– La pipette tombe dans le conteneur collecteur de la conduite directrice des bandes vides
(pos. 3 dans ill. 11.1 - 1
).
