00191803-01.pdf - 第116页
3 Introduction et concepts de bas e M anuel d’utilisation SIPLACE S-23 H M 3.3 Interface de commande - Ecrans et m enus Version du logiciel S R.406.xx Edition 02/00 FR 116 Changement relat if au système d’ exploitation .…
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.3 Interface de commande - Ecrans et menus
115
Configurer la connexion SIPLACE Pro... 3
Cette option de menu permet d’ouvrir une fenêtre de dialogue, au sein de laquelle peut être défini
l’ordinateur devant alimenté le calculateur de station actuel en données.
Le calculateur de station accepte le premier ordinateur établissant une liaison, lorsqu’aucune don-
née spécifique n’a été déclarée au système. 3
Å Cliquez sur l’option Configurer la connexion SIPLACE Pro....

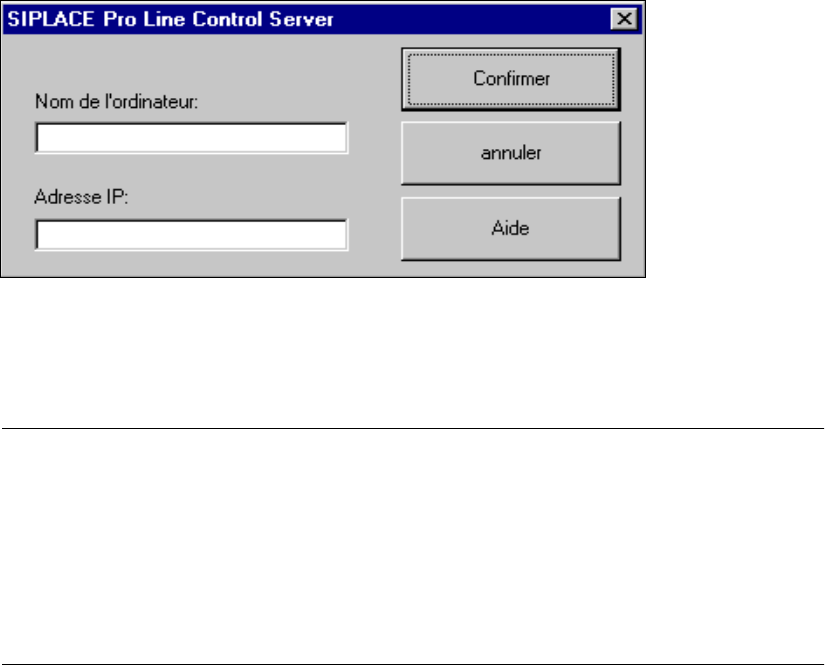

La boîte d’édition suivante s’ouvre.
3
Å Tapez dans la zone de texte „Nom de l’ordinateur“ le nom de l’ordinateur (ou calculateur) sur
lequel le SIPLACE Pro Line Control Serveur compétent est installé.
Å Tapez dans la zone de texte „Adresse IP“ l’adresse IP de cet ordinateur.
REMARQUE
Les informations correspondantes sur les entrées à taper sont obtenues en ouvrant, depuis
l’ordinateur sur lequel le SIPLACE Pro Line Control Serveur compétent est installé, la fenêtre
de dialogue "Réseau" (Start -> Paramétrages -> Panneau de configuration -> Réseau). Le
nom de l’ordinateur est affiché dans l’onglet „Identification“. L’adresse IP est obtenue depuis
l’onglet "Protocoles" après avoir double-cliqué sur le "Protocole TCP/IP" rangé dans la liste
des protocoles du réseau.
Å Cliquez sur le bouton de commande Confirmer.
Les entrées sont saisies et la liaison SIPLACE Pro configurée.
3
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.3 Interface de commande - Ecrans et menus Version du logiciel SR.406.xx Edition 02/00 FR
116
Changement relatif au système d’exploitation ... 3
Grâce à cette fonction du menu, vous pouvez, après entrée d’un mot de passe, basculer vers l’in-
terface de commande Windows. De là, vous pouvez revenir à l’interface de commande SI-
PLACE. 3
REMARQUE
La fonction du menu ne peut être sollicitée dans le niveau de commande " Utilisateur ". 3
Å Cliquez sur la fonction du menu Changement relatif au système d’exploitation ....
L’interface de commande Windows s’affiche. Le logiciel du calculateur de station continue à
fonctionner en arrière-plan.
Shut-down du calculateur ... 3
Il est mis fin à toutes les applications sans enregistrement de fichiers éventuellement traités et le
calculateur de station est fermé. 3
REMARQUE
La fonction du menu ne peut être sollicitée dans le niveau de commande " Utilisateur ". 3
Å Cliquez sur la fonction du menu Shut-down du calculateur ...

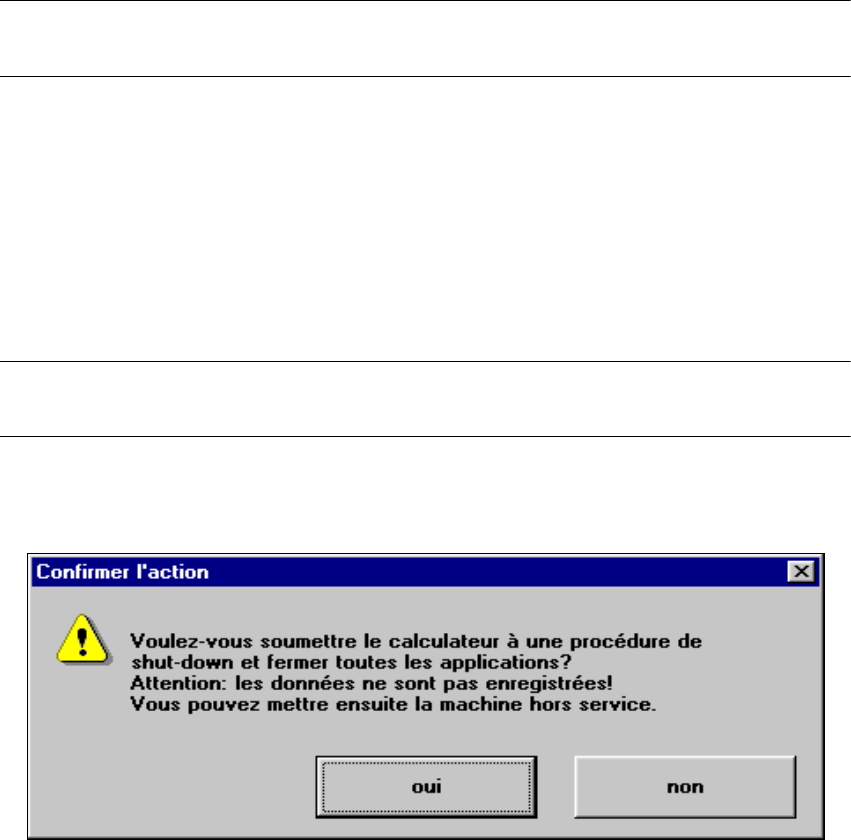

La boîte de dialogue ci-après s’ouvre.
3
Å Cliquez sur Oui si vous souhaitez mettre fin au travail.
Le calculateur de station est fermé.
Å Mettez la machine hors circuit à l’interrupteur principal.
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.3 Interface de commande - Ecrans et menus
117

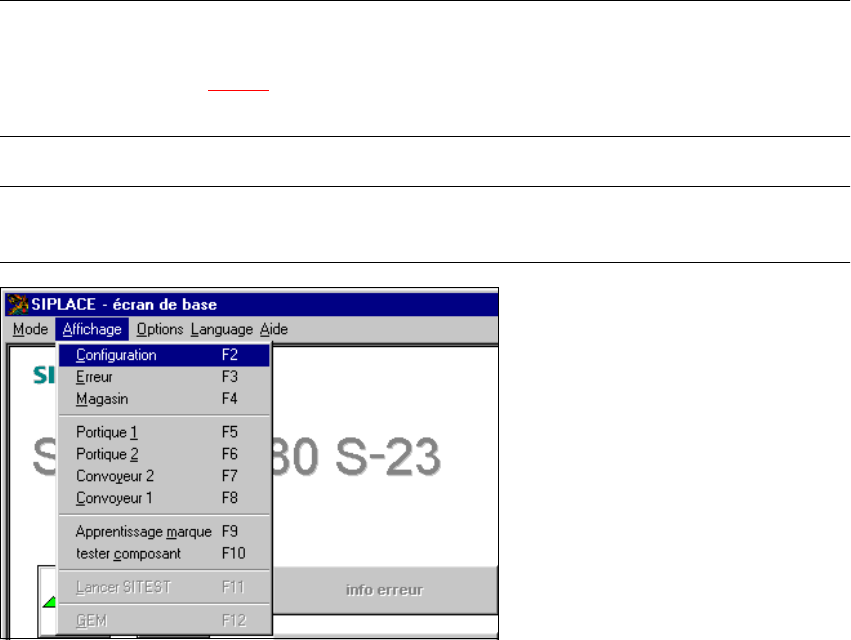

3.3.2.2 Menu " Affichage "
Sont contenues dans le menu " Affichage " les options permettant d’appeler les fonctions de re-
port, les fonctions élémentaires et les fonctions vision. En outre, le programme test SITEST peut
être lancé et l’écran, prévu pour l’exécution des fonctions GEM, appelé. 3
Å Cliquez sur l’option du menu désirée.
L’affichage de l’écran bascule sur l’écran correspondant. Les fonctions indispensables peu-
vent être exécutées à partir de là.
REMARQUE
Toutes les options de ces menus peuvent aussi être sollicitées par l’intermédiaire de la barre des
symboles (voir chapitre 3.2.2.2
) en cliquant sur le symbole correspondant ou à l’aide des touches
de fonction correspondantes. Si des raccourcis sont déterminés, vous pouvez aussi les utiliser.3
REMARQUE
Les 3 options du menu ci-après appartiennent au groupe des fonctions de report. 3
3
