Manuel d’utilisation SIPLACE S-23 HM 1 Introduction, caractéristiques techniques Version du logiciel SR.406.xx Edition 02/00 FR 1.9 Dimensions et poi ds de l'automate 35 1.9.3 Centre de gravité de l'automate T …
1 Introduction, caractéristiques techniques Manuel d’utilisation SIPLACE S-23 HM
1.9 Dimensions et poids de l'automate Version du logiciel SR.406.xx Edition 02/00 FR
34
1.9 Dimensions et poids de l’automate
1.9.1 Dimensions de l’automate
Fig. 1.9 - 1 Dimensions de l’automate
1.9.2 Caractéristiques techniques – Dimensions, poids
Longueur 1587 mm, y compris bandes transporteuses
Largeur 2455 mm, y compris barre repliable
Hauteur avec témoin d'avertissement 1836 mm, hauteur standard
Garde au sol 120 mm, hauteur standard
Poids du module de base 1500 kg
Poids machine entièrement équipée Env. 2000 kg
Base : charge autorisée au m² Min. 1000 kg/m²
Charge autorisée au m² des pieds de montage 4,42 kg/cm²
Manuel d’utilisation SIPLACE S-23 HM 1 Introduction, caractéristiques techniques
Version du logiciel SR.406.xx Edition 02/00 FR 1.9 Dimensions et poids de l'automate
35
1.9.3 Centre de gravité de l'automate
T :10
Fig. 1.9 - 2 Centre de gravité de l'automate
Coordonnée X - 80 mm
Coordonnée Y 0 mm
Coordonnée Z hauteur 350 mm
T Sens de convoyage des cartes T :10
T :10
Les coordonnées du centre de gravité sont valables pour l'automate dans le cas d'une hauteur de
convoyage de CI de 830 mm. T :10
1 Introduction, caractéristiques techniques Manuel d’utilisation SIPLACE S-23 HM
1.10 Montage de l'automate Version du logiciel SR.406.xx Edition 02/00 FR
36
1.10 Montage de l’automate
1.10.1 Dimensions du convoyeur
T :10

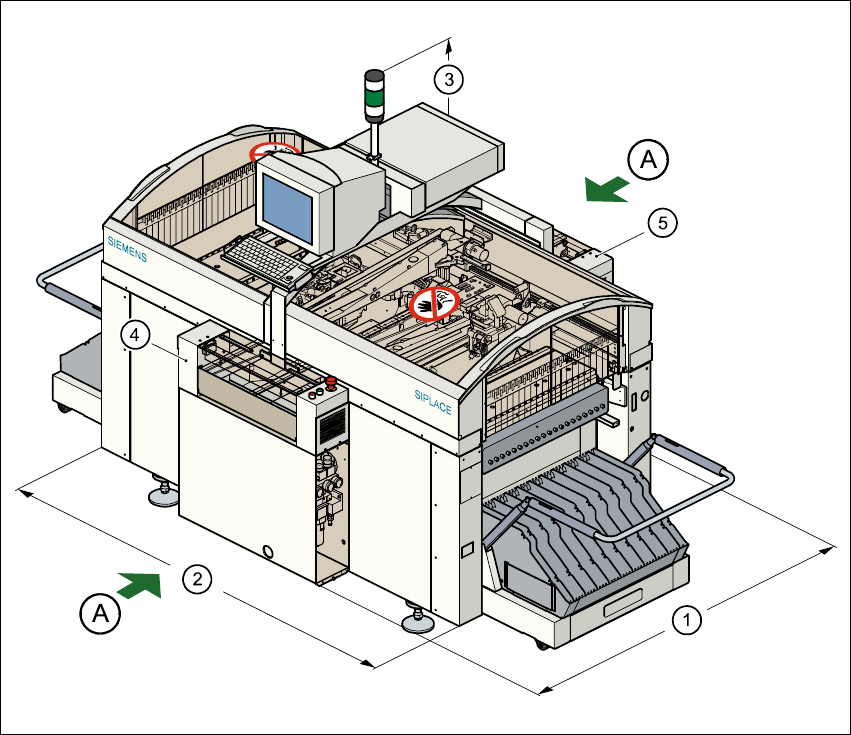

Fig. 1.10 - 1 Dimensions de la construction et du convoyeur de l’automate
A Points de départ du chariot élévateur (longueur de la fourche : 1600 mm) T :10
(1) Longueur : 1587 mm
(2) Largeur : 1921 mm
(3) Hauteur : 1836 mm
(4) Convoyeur d'entrée
(5) Convoyeur de sortie
T :5
La hauteur du convoyeur de cartes est de 830 mm ± 15 mm. T :5
