6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 H M 6.5 Apprentissage marque Version du logiciel SR.406.xx Editi on 02/00 FR 228 6.5.5 Menu "sensibilité aux contrastes" Le rapport d u cont raste ma rque…
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.5 Apprentissage marque
227
Le degré de netteté affiché correspondant au résultat de la mesure. Le degré de netteté peut va-
rier entre 0 (= discernabilité insuffisante) et 100 (=très bonne discernabilité). 6
Suivant les expériences acquises en la matière, il serait avantageux que le degré de netteté des
marques et des points d’encre corresponde au moins à 60. 6
Å Renouveler plusieurs fois l’opération d’apprentissage avec taille des champs modifiée, ce qui
permet d’optimiser le degré de netteté.
Å Appuyer sur la touche "ESC" pour quitter cette option.
NOTE 6
Veiller à la bonne valeur qualitative de la marque, lorsqu’elle est utilisée, bien que son degré
de netteté soit faible (voir paragraphe 6.5.6.2
, page 238).
Il est recommandé d’utiliser une autre marque si, en plus, sa qualité laissait à désirer (con-
sulter "Critères de création des marques", paragraphe 6.2.5, page 193). 6
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.5 Apprentissage marque Version du logiciel SR.406.xx Edition 02/00 FR
228
6.5.5 Menu "sensibilité aux contrastes"
Le rapport du contraste marque - environnement peut être optimisé depuis le menu "sensibilité
aux contrastes". 6
NOTE 6
Toutes les options de ce menu ne sont accessibles qu’après avoir chargé une marque.
L’activation de ces options est signalisée par la couleur noire de leur appellation.
Le numéro et l’appellation de la marque sont affichés dans la zone d’affichage "marque".
Seule l’option "Option "régler tableau 5"
" peut être soumise à application, si aucune marque n’a
été chargée.
6

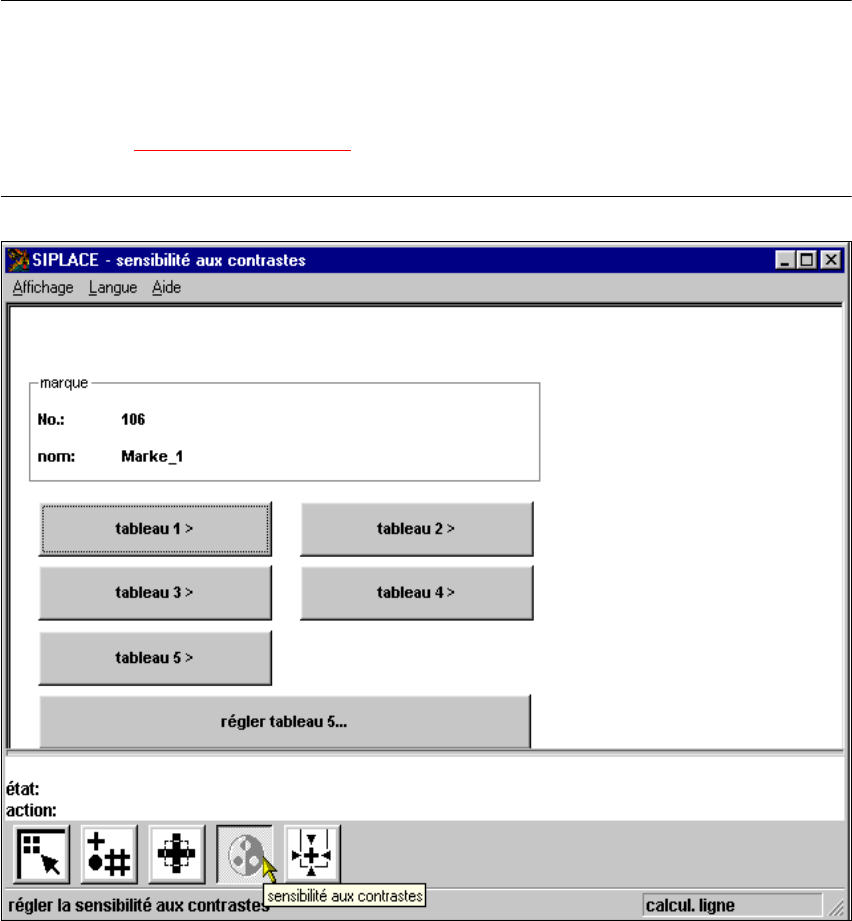

Fig. 6.5 - 17 Menu "sensibilité aux contrastes", options
Chaque pixel de la caméra vidéo recèle une information des demi-teintes de 8 bits.
Cela signifie que 6
la valeur 0: correspond à la couleur noire et
la valeur 255: à la couleur blanche. 6
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.5 Apprentissage marque
229
Pour mieux juger la répartition de la luminosité ou les rapports de contraste, ces valeurs de demi-
teintes sont converties en couleur à l’aide des tableaux de conversion, comme visualisé dans le
tableau ci-après: 6
6
NOTE 6
Veiller à ce que la différence de contraste entre la marque et son environnement corresponde à
la valeur 75, afin d’obtenir un bon degré de netteté. Il est recommandé que le fond soit, par ex.,
de couleur verte et la marque de couleur orange.
Il est possible de choisir, depuis le menu, entre cinq tableaux de conversion préprogrammés, lors-
que le rapport de contraste n’est pas avantageux. Ceci permet d’obtenir une bonne gradation des
couleurs. En sus, il est possible de programmer un tableau de conversion personnalisé. 6
NOTE 6
La marque est soumise à un apprentissage simultanément à la modification de la gradation des
couleurs.
Valeur de demi-teinte Affectation des couleurs
0noir
30 violet
50 bleu
77 bleu vert
100 vert
127 marron
150 rouge
175 orange
200 jaune
255 blanc
