3 Introduction et concepts de bas e Manuel d’utilisation SIPLACE S-23 HM 3.2 Bases de l’interface de commande graphique Version du logiciel SR.406.xx Editi on 02/00 FR 112 3.2.2.2 Barre des sym boles dans l’écran de base…
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.2 Bases de l’interface de commande graphique
111
Erreur de configuration pipette 3
3
3
Erreur convoyeur 1 3
3
3
Erreur marque 3
3
3
3
3
3
3
3
3
3
3
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.2 Bases de l’interface de commande graphique Version du logiciel SR.406.xx Edition 02/00 FR
112
3.2.2.2 Barre des symboles dans l’écran de base
3
Fig. 3.2 - 2 Barre des symboles dans l’écran de base
3
Légende de la Fig. 3.2 - 2
(1) Ecran de base
(2) Configuration, fonctions de report (Description : voir chap. 4
)
(3) Erreur, fonctions de report (Description : voir chap. 4
)
(4) Magasin, fonctions de report (Description : voir chap. 4
)
(5) Portiques 1 à 2, fonctions élémentaires (Description : voir chap. 5
)
(6) Convoyeurs 1 et 2, fonctions élémentaires (Description : voir chap. 5
)
(7) Faire apprentis. marque, fonctions vision (Description : voir chap. 6
)
(8) Tester composant, fonctions vision (Description : voir chap. 6
)
(9) Lancer programme test SITEST (Description : voir notice d’utilisation
" Programme test SITEST ")
(10) Interface GEM (Description : voir chap. 12
)
3
REMARQUES relatives aux points 6 et 10
Les fonctions élémentaires du convoyeur 2 ne peuvent être sollicitées que si le convoyeur double
est configuré.
Les fonctions de l’interface GEM ne peuvent être sollicitées que si celle-ci est configurée. 3
Å Cliquez sur le symbole désiré dans la barre des symboles.
L’interface de commande bascule dans l’écran correspondant.
Le symbole de l’écran qui vient d’être activé est inactif.
3
1 8 9 1076432 5
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.3 Interface de commande - Ecrans et menus
113
3.3 Interface de commande - Ecrans et menus
3.3.1 Ecrans
Pour pouvoir effectuer les travaux respectivement indispensables à l’aide de l’interface de com-
mande, il faut basculer celle-ci en cas de besoin sur un autre écran. Opération possible en cli-
quant sur le symbole correspondant dans la barre des symboles (voir chapitre 3.2.2.2
) ou en
sélectionnant l’option correspondante du menu " Ecran " (voir chapitre 3.3.2.2
). 3
REMARQUE
Vous trouverez une description des fonctions contenues dans les divers écrans dans les chapitres
dans lesquels les procédures sont aussi explicitées pour les travaux à exécuter (par ex. : " Re-
charger pistes vides ", chap. 4). 3
3.3.2 Menus

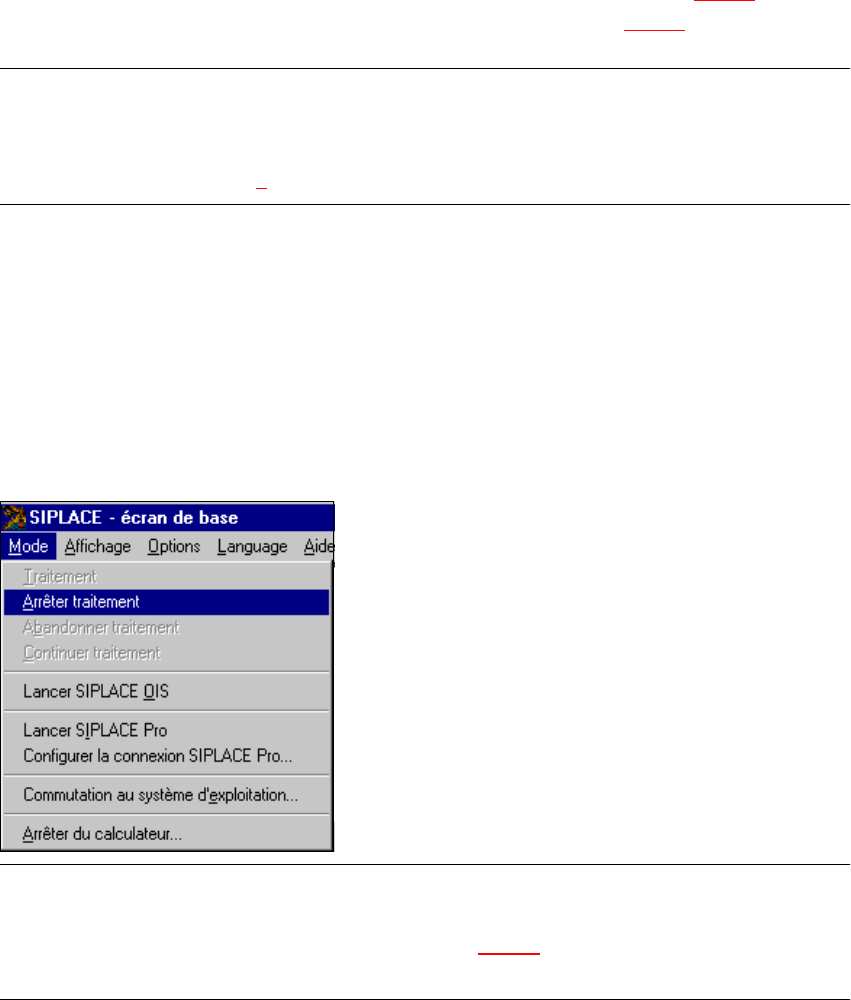

3.3.2.1 Menu " Mode "
Le menu " Mode " n’est disponible avec toutes les fonctions du menu que dans l’écran de base.
Dans les écrans " Configuration... ", " Erreur ... " et " Magasin " et leurs sous-écrans, seules les
fonctions du menu " Arrêter traitement " et " Traitement " sont disponibles. Dans les autres écrans,
le menu " Mode " n’est pas affiché. 3
3
3
3
3
3
3
3
3
REMARQUE
La description détaillée des fonctions du menu " Arrêter traitement ", " Traitement " et
" Continuer traitement " est contenue dans le chapitre 3.2.2.1
, puisque ces fonctions sont habi-
tuellement activées par l’intermédiaire des symboles correspondants dans la zone de travail. 3
