2.4 Blocage de l’alimentation en air comprimé et suppression de la pression Version du logiciel SR.406.xx Edition 02/00 FR
88
2.4 Blocage de l’alimentation en air comprimé et sup-
pression de la pression
La pression de service de l’air comprimé est réglée de manière fixe sur 5,1 bar. Il est admis qu’elle
oscille entre les valeurs 5,0 et 5,3 bar. La position du dispositif d’air comprimé est représentée par
la pos. 4, Fig. 2.4 - 1
. Vous pouvez interrompre l’alimentation en air comprimé de l’automate par
le robinet d’arrêt (pos. 1 dans la Fig. 2.4 - 1
). T :6
– A cet effet, enlevez la plaque du couvercle.
– Tournez le levier du robinet d’arrêt (pos. 1 dans la Fig. 2.4 - 1
) de la position verticale en posi-
tion horizontale.
– Observez le manomètre de pression de service (pos. 2, Fig. 2.4 - 1
) et les manomètres d’ali-
mentation en air comprimé des tables des compos. et découpeuses de bandes ou de la butée
(pos. 3 et 4, dans la Fig. 2.4 - 1
). Lorsque l’automate est en circuit, la pression chute en 1 min.
à 0 bar. Lorsque l’automate est sous tension, la pression passe en 1 min. à 0 bar.

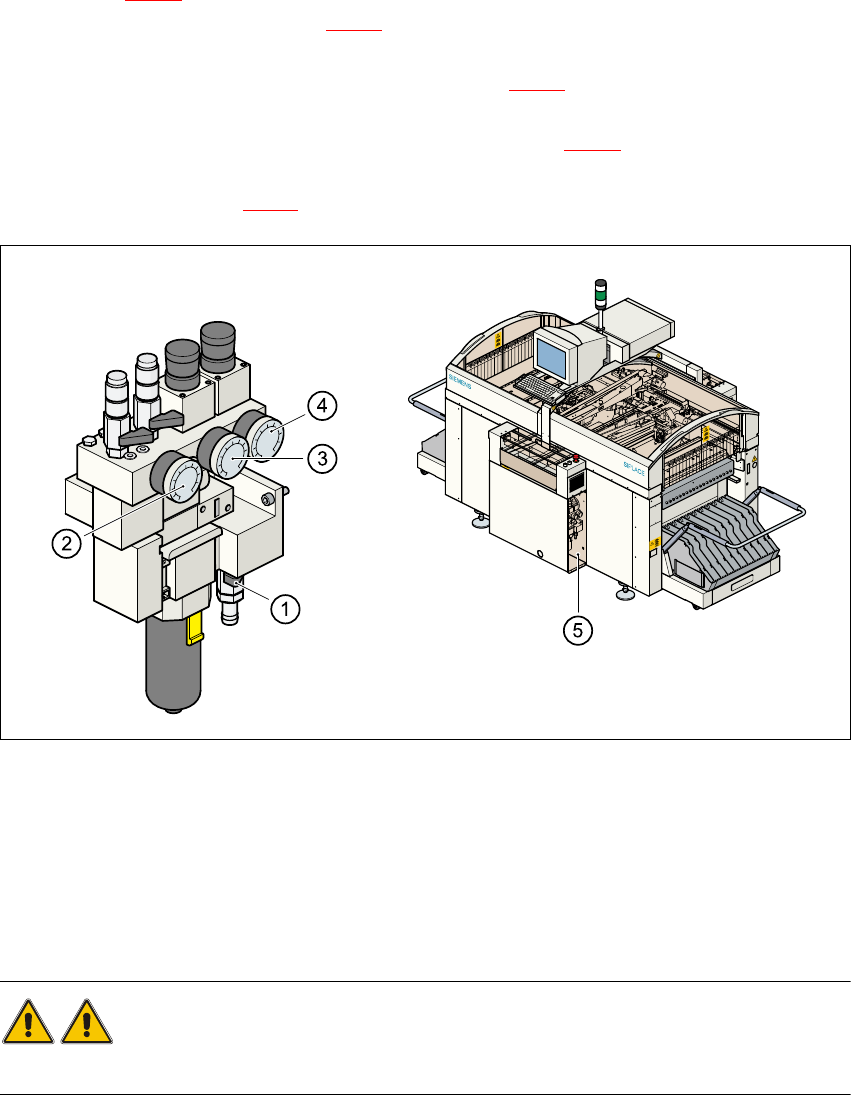

Fig. 2.4 - 1 Dispositif d’air comprimé de l’automate
ATTENTION
Ne desserrez jamais les tuyaux d’air comprimé qui sont sous pression. Vous risquez de vous blesser !
(1) Levier du robinet d’arrêt en position ’ FERME ’
(2) Manomètre de pression de service
(3) Manomètre de pression de service des tables des composants et découpeuses de bandes
(4) Manomètre de pression de service de la butée
(5) Emplacement de l’unité d’air comprimé
Manuel d’utilisation SIPLACE S-23 HM 2 Sécurité de fonctionnement
Version du logiciel SR.406.xx Edition 02/00 FR 2.5 Etat d’énergie de l’automate après mise hors circuit de l’interrupteur principal
89
2.5 Etat d’énergie de l’automate après mise hors cir-
cuit de l’interrupteur principal
DANGER
Les automates de la famille SIPLACE sont alimentés avec une tension du réseau de
3 x 400 V C.A. (version U.S.A.: 3 x 208 V C.A.) ± 5 %, 50/60 Hz. Des pièces de cette installation
sont donc parcourues par des tensions très dangereuses - même lorsque l’interrupteur principal
est mis hors circuit. C’est pourquoi un maniement inapproprié de ces automates peut provoquer
la mort ou des lésions corporelles graves, ainsi que des dommages matériels considérables.
Respectez les consignes de lutte contre les accidents et les consignes de la DIN en vigueur (en
particulier la DIN EN 60204, 1ère partie). Seul un Personnel qualifié et formé en conséquence est
autorisé à ouvrir le couvercle situé au-dessus du rack de commande et du rack asservi.

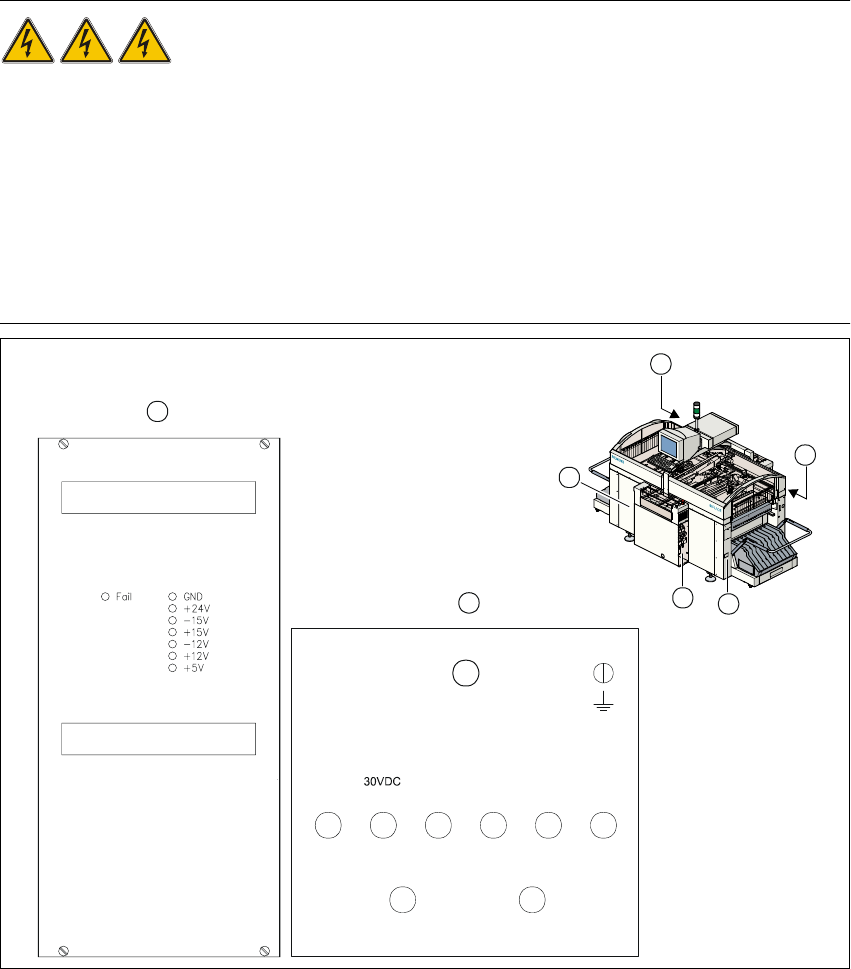

Fig. 2.5 - 1 Position du rack de commande, du rack asservi, de l’interrupteur principal, de la prise
de dépannage et du dispositif d’air comprimé de l’automate
(1) Interrupteur principal Q1 (2) Unité d’air comprimé
(3) Prise pour interventions extérieures (4) Rack asservi
(5) Rack de commandé (6) Partie réseau rack de commande
(7) Unité de mesure du rack servocommandé
GND
007
001 002 003
004
005
006
008
009
70VDC/
10VDC
30VDC 24VDC 12VDC 5VDC
70VDC
155VDC/0VDC
6
7
5
4
3
2
1
non
commuté
commuté
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 HM
2.5 Etat d’énergie de l’automate après mise hors circuit de l’interrupteur principal Version du logiciel SR.406.xx Edition 02/00 FR
90
2.5.1 Interrupteur principal hors circuit - Automate connecté au réseau
Le tableau suivant indique les tensions de circuits, lorsque l’interrupteur principal est hors circuit
mais que l’automate demeure connecté au réseau. T :5
2.5.2 Interrupteur hors circuit - Automate déconnecté du réseau
A l’exception de faibles tensions résiduelles dans le rack asservi, l’automate est sans énergie
électrique.
Circuit Tension
Filtre du réseau Z1
Bornes L1, L2, L3
3 x 400 V C.A. (3 x 208 V C.A.)
Prise de dépannage
230 V C.A. (115 V C.A.)
Interrupteur principal Q1
Bornes 1, 3, 5
Bornes 2, 4, 6
3 x 400 V C.A. (3 x 208 V C.A.)
0 V C.A.
Rack asservi (voir pos. 7, Fig 2.5 - 1
)
Connecteur de mesure 001
Connecteur de mesure 002
Connecteur de mesure 003
Connecteur de mesure 004
Connecteur de mesure 005
Connecteur de mesure 006
Connecteur de mesure 008
Connecteur de mesure 009
GND 007
< 12 VC.C.
< 12 VC.C.
< 12 VC.C.
0 VC.C.
0 VC.C.
0 VC.C.
< 12 VC.C.
< 12 VC.C.
Rack de commande (voir pos. 6, Fig 2.5 - 1
)
Connecteur de mesure 5 V
Connecteur de mesure + 12 V
Connecteur de mesure – 12 V
Connecteur de mesure + 15 V
Connecteur de mesure – 15 V
Connecteur de mesure + 24 V
GND
0 VC.C.
0 VC.C.
0 VC.C.
0 VC.C.
0 VC.C.
0 VC.C.
Tab. 2.5 - 1 Tensions de circuits, lorsque l’interrupteur principal est hors circuit et que l’automate
demeure connecté au réseau
