Manuel d’utilisation SIPLACE S-23 HM 7 Que faire quand ... Version du logiciel SR.406.xx Edition 02/00 FR 7.8 Table de changement des composants, mobile 339 7.8.2 Découpler la t able de changement des composant s 7 Fig. …

7 Que faire quand ... Manuel d’utilisation SIPLACE S-23 HM

7.8 Table de changement des composants, mobile Version du logiciel SR.406.xx Edition 02/00 FR

338

7.8 Table de changement des composants, mobile

7.8.1 Consignes de sécurité relatives au couplage et au découplage de la table de

changement des composants mobile

AVERTISSEMENT 7

Å Lorsque la machine est sous tension, ne jamais introduire la main dans la fente située entre

les tables de changement des compos. et le montant de l’automate (pos. 1).

Å Les câbles d’alimentation des tables de changement des compos. ne doivent alors être rac-

cordés aux prises de l’automate (pos. 2) ou en être retirés que lorsque la table de changement

des compos. est couplée à l’automate.

Å Il est en principe interdit de raccorder les câbles de liaison des tables de changement des com-

pos. aux prises de l’automate et de piloter la table de changement des compos. par l’intermé-

diaire de la commande à air comprimé en-dehors de l’automate (pos. 3).

Fig. 7.8 - 1 Consignes de sécurité relatives à la table de changement des compos. mobile

Manuel d’utilisation SIPLACE S-23 HM 7 Que faire quand ...

Version du logiciel SR.406.xx Edition 02/00 FR 7.8 Table de changement des composants, mobile

339

7.8.2 Découpler la table de changement des composants

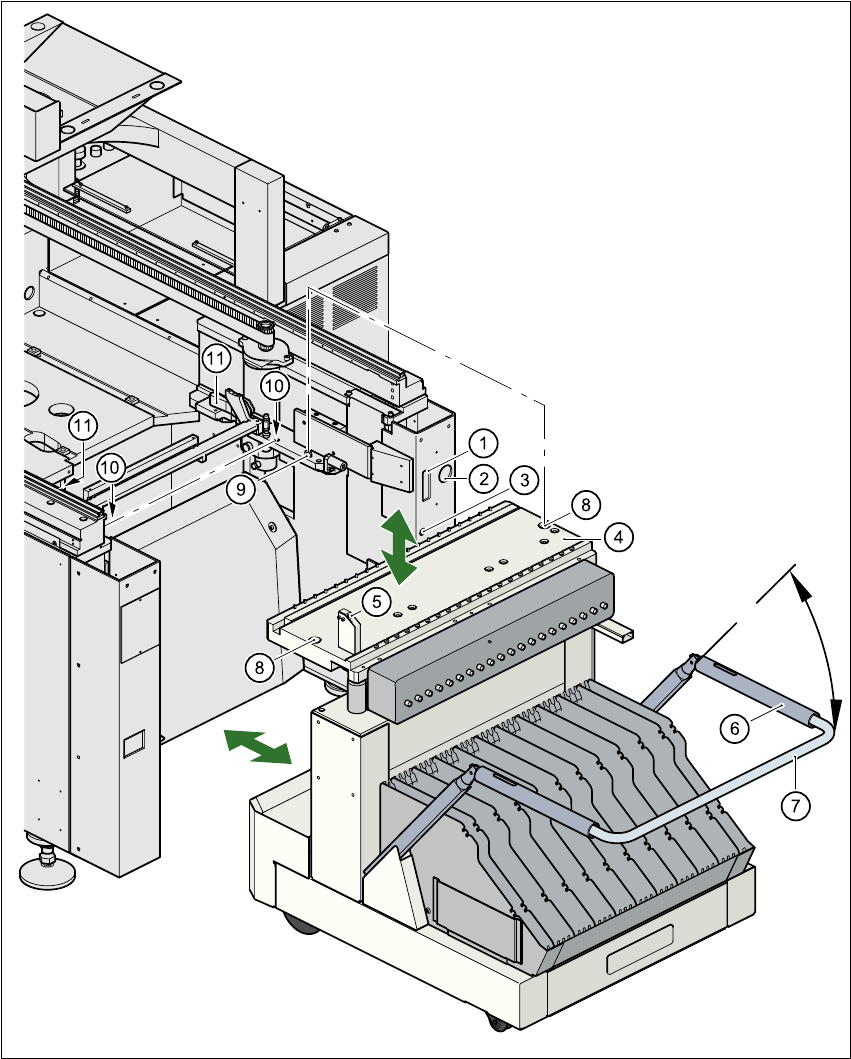

Fig. 7.8 - 2 Découplage de la table de changement des compos. mobile

7 Que faire quand ... Manuel d’utilisation SIPLACE S-23 HM

7.8 Table de changement des composants, mobile Version du logiciel SR.406.xx Edition 02/00 FR

340

Légende de la fig. 7.8 - 2

(1) Raccordement de l’interface de communication

(2) Raccordement de l’alimentation électrique de la table de changement des composants

(3) Raccordement de l’air comprimé

(4) Dessus de la table des compos.

(5) Bouton-poussoir destiné à lever et abaisser le dessus de la table des compos.

(6) Tuyau d’actionnement

(7) Barre repliable

(8) Trous des boulons de centrage

(9) Boulons de centrage

(10) Surfaces d’appui des glissières de la table de changement des compos.

(11) Tendeur horizontal

Å Dans le menu ECRAN DE BASE, cliquez sur l’icône ARRETER TRAITEMENT.

Å Le report de la carte, qui vient d’être traité, est achevé. Ensuite, les icônes des menus, qui cor-

respondent aux fonctions élémentaires, sont activées.

Å Cliquez sur l’icône FONCTIONS ELEMENTAIRES PORTIQUE X désirée (portique 1 ou 2).

Å Cliquez sur l’icône FONCTIONS PORTIQUE.

Å Dans ce menu, cliquez sur le bouton ALLER EN POSITION DE CONFIGURATION.

Å La tête de report sélectionnée passe au-dessus du convoyeur de CI, de sorte qu’elle ne puisse

pas être endommagée lors du changement de la table des compos.

Å Ouvrez le capot de protection du portique sélectionné.

Å Ouvrez les plaques latérales.

Å Ouvrez les tendeurs horizontaux (pos. 11)

Å Tirez en même temps les deux tuyaux d’actionnement (pos. 6) dans votre direction et repliez

la barre (pos. 7) vers le haut. Vous bloquez ainsi le dessus de la table des compos. soulevé

dans sa position extrême supérieure.

Å Appuyez sur le bouton-poussoir (pos. 5) pour soulever le dessus de la table des compos.

(pos. 4) jusqu’à ce que celui-ci ait atteint sa position extrême supérieure.

Å Sortez la fiche mâle d’alimentation en courant (pos. 2) de la table de changement des compos.

Å Sortez la fiche mâle du câble de commande (pos. 1).

Å Sortez la fiche mâle d’alimentation en air comprimé (pos. 3).

Å Sortez la table des compos.
