2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 H M 2.1 Consignes de sécurité Version du logici el SR.406.xx Edition 02/00 FR 76 2.1.1 2 Protéger l'automate de report contre les dépl acement s intempe…
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 HM
2.1 Consignes de sécurité Version du logiciel SR.406.xx Edition 02/00 FR
76
2.1.12 Protéger l'automate de report contre les déplacements intempestifs
Dans les régions à risque sismique, il est nécessaire de protéger l'automate de report contre les
déplacements intempestifs. T :1
A cet effet, deux trous sont percés dans les pieds de la machine pour y recueillir des vis (M8).T :1
Å Fixez au sol l'automate avec les vis, tel qu'il est indiqué dans l'illustration ci-après.

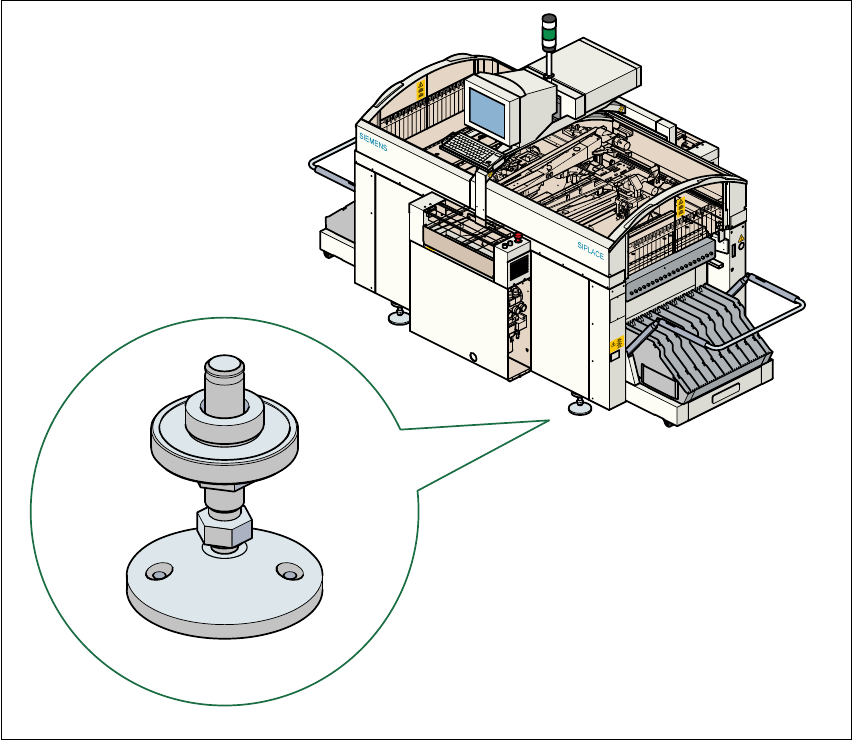

Fig. 2.1 - 12 Protéger l'automate contre les déplacements intempestifs
2
Manuel d’utilisation SIPLACE S-23 HM 2 Sécurité de fonctionnement
Version du logiciel SR.406.xx Edition 02/00 FR 2.2 Dispositifs de sécurité
77
2.2 Dispositifs de sécurité
2.2.1 Capots de protection

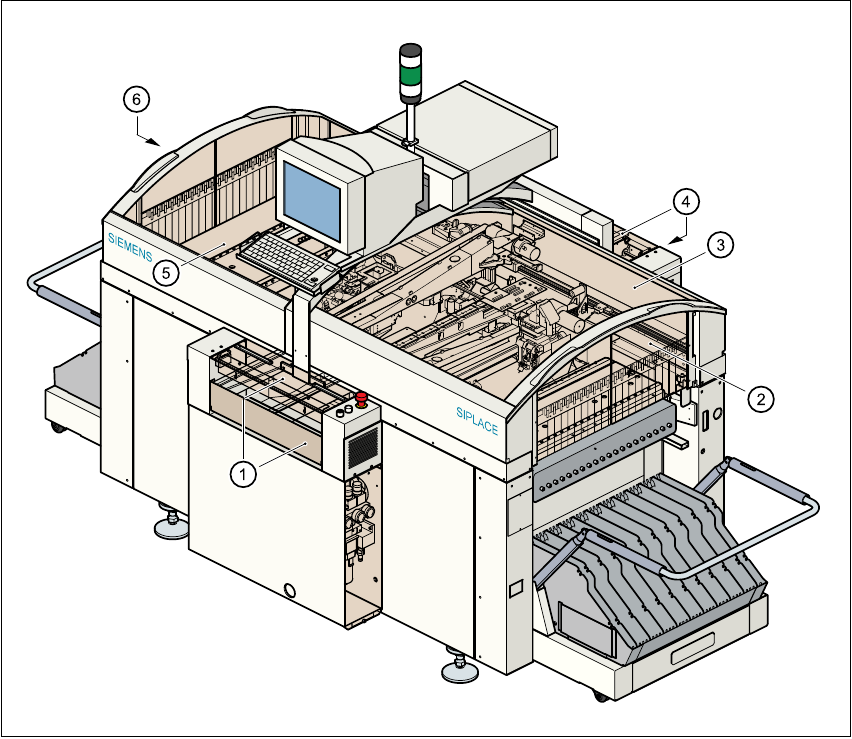

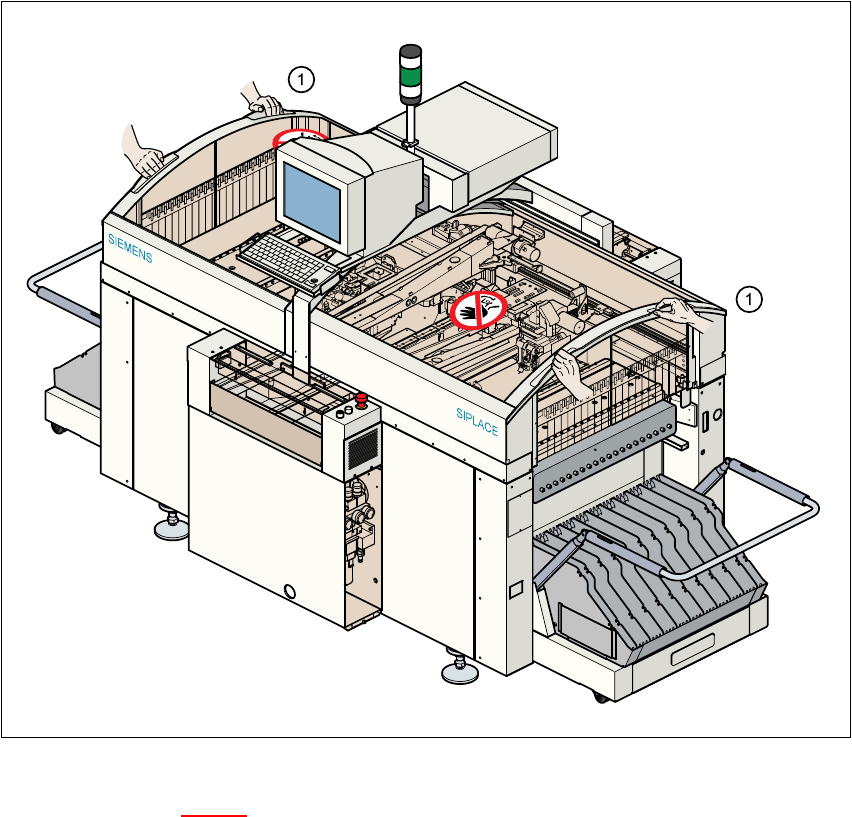

Fig. 2.2 - 1 Dispositifs de protection de l’automate
(1) Capot et protection anti - intervention sur le convoyeur d’entrée
(2) Plaques de protection côté droit
(3) Capot de protection
(4) Capot et protection anti - intervention sur le convoyeur de sortie
(5) Capot de protection
(6) Plaques de protection côté gauch
