Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la stat ion /Matériel Version du logiciel SR.406.xx Edition 02/00 FR 11.5 Centrage des subs trats céramiques 409 Fig. 11.5 - 2 Centrage des substrats céramiques (vue …

11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM

11.5 Centrage des substrats céramiques Version du logiciel SR.406.xx Edition 02/00 FR

408

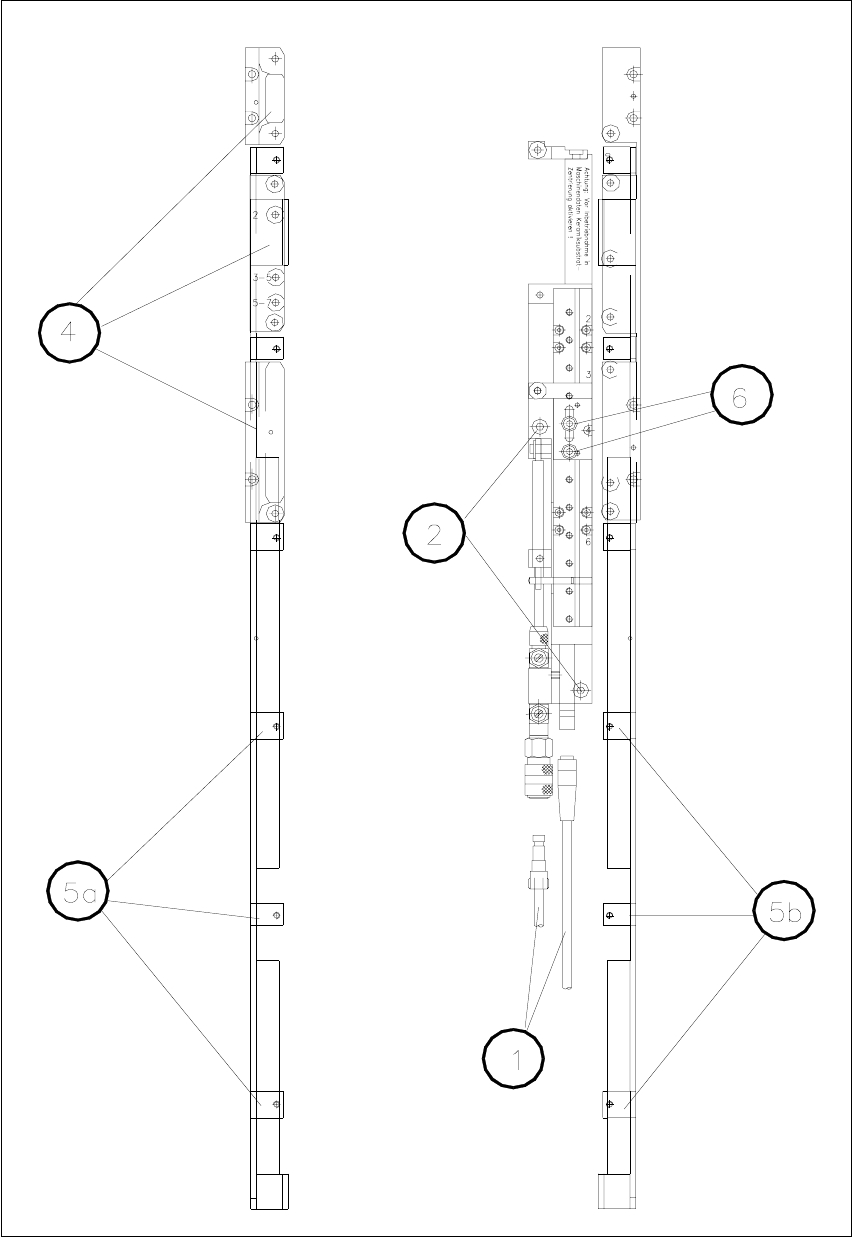

Fig. 11.5 - 1 Vue générale (vue de dessus)

Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la station /Matériel

Version du logiciel SR.406.xx Edition 02/00 FR 11.5 Centrage des substrats céramiques

409

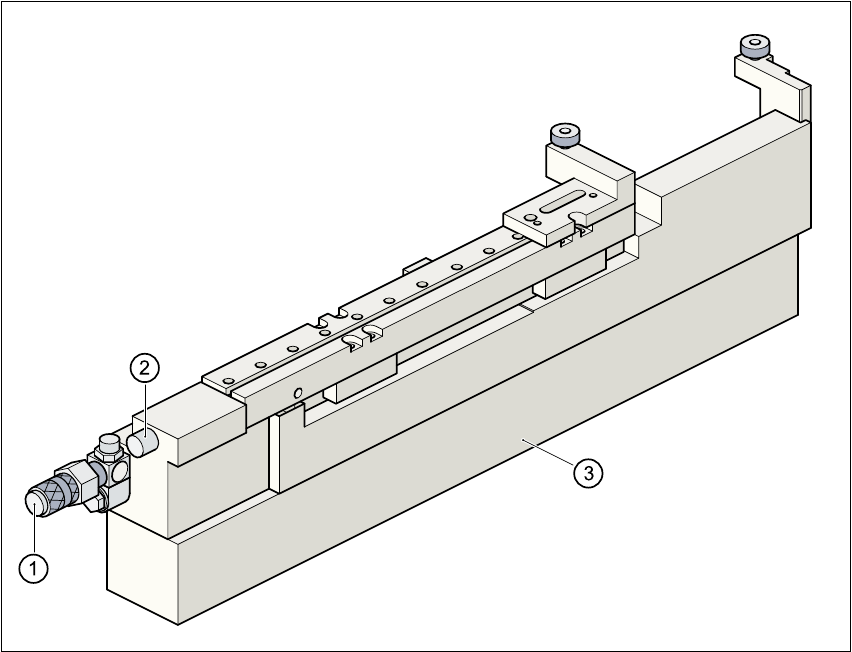

Fig. 11.5 - 2 Centrage des substrats céramiques (vue latérale)

(1) Prise femelle

(2) Détecteur ’ Centrage des substrats céramiques ’

(3) Base

11.5.3.3 Entretien

– Il faut nettoyer et graisser le guidage de circulation des billes dans le centrage X.

– En cas de besoin, vérifiez la souplesse de la commande pneumatique.

– L'entretien du convoyeur doit être effectué tel qu'il est décrit dans la notice de maintien en état.

11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM

11.5 Centrage des substrats céramiques Version du logiciel SR.406.xx Edition 02/00 FR

410

11.5.4 Caractéristiques techniques

11.5.5 Centrage optique avec éclairage par lumière oblique

11.5.5.1 Généralités

Dans le cas du centrage optique des substrats céramiques, il faut tenir compte des données par-

ticulières du substrat céramique. Le contraste dépend fortement de la pâte utilisée pour la struc-

ture d'ajustage, de l'espace libre autour de la structure d'ajustage et du type d'éclairage.

L'éclairage par lumière oblique se trouve sur la partie frontale de la Caméra SP (Caméra sous

portique).

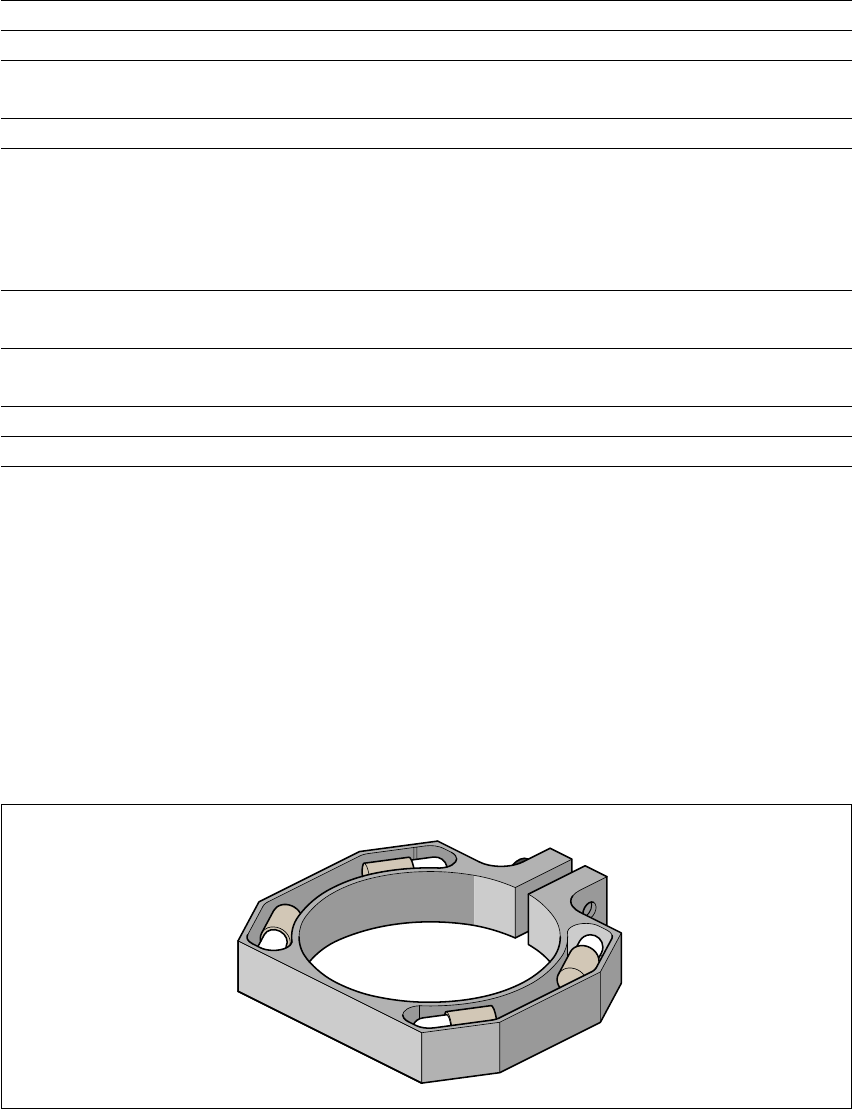

Fig. 11.5 - 3 Unité d'éclairage par lumière oblique pour la caméra SP

Format des substrats 50 mm x 50 mm jusqu'à 100 mm x 180 mm

Epaisseur des substrats 0,5 mm jusqu'à 1,5 mm

Modèle de substrat non rayé (sans problème)

rayé (après essai)

Support dans le convoyeur 2,5 mm

Centrage optique : champ visuel du module de vision CI

Type d'éclairage dans le cas des pâtes claires :

Type d'éclairage dans le cas des pâtes foncées et d'un

intervalle réduit par rapport

aux structures voisines (> 1 mm)

5,7 mm x 5,7 mm

Module de vision CI (standard)

Eclairage par lumière oblique (option)

Critères de marquage Voir module de vision CI

reconnaissance de position

Centrage mécanique :

Précision du centrage X / Y ± 0,07 mm / 4 Sigma

Espace libre sous le substrat 12 mm

Raccordement en air comprimé 5,5 bar
