432
CA: Circuit Assurance 12
Ce paramètre détermine le temps d’attente s’écoulant entre les transmissions consécutives de
messages "Linktest.req". Ces messages vérifient la fiabilité de la liaison HSMS. Aucun message
"Linktest.req" n’est lancé après avoir tapé la valeur 0 dans la zone de texte allouée à CA. 12
TG: Grace Period 12
Au cours de l’établissement d’une liaison SECS-II, la composante SDR de l’interface GEM met
en mémoire-tampon tous les messages devant être transmis au calculateur externe. Ces messa-
ges bufférisés sont transmis au calculateur externe après l’établissement de la liaison SECS-II
réalisé dans la période paramétrée sous TG. Si cette liaison échoue, la composante SDR rejète
alors ces messages en leur attribuant l’état F_DELV. 12
MS: Memory Stall 12
La composante SDR de l’interface GEM tolère au maximum la période paramétrée sous MS, pé-
riode pendant laquelle toutes les mémoires-tampon internes sont pleines et pendant laquelle le
calculateur externe essaye de transmettre d’autres paquets de données. La liaison TCP/IP est
coupée après écoulement de cette période, afin d’éviter la surcharge du réseau. 12
WS: Write Stall 12
La composante SDR de l’interface GEM tolère, au maximum pendant la période paramétrée sous
WS, que les paquets de données devant être transmis ne soient pas pris en charge par la liaison
TCP/IP. La liaison TCP/IP est coupée après écoulement de cette période. 12
Adresse IP: 12
Adresse IP appropriée au branchement au LAN du client 12
Masque IP: 12
Masque IP approprié au branchement au LAN du client 12
Port: 12
Code du port TCP/IP relatif à la liaison GEM avec le calculateur externe 12
12
12
Manuel d’utilisation SIPLACE S-23 HM 12 Extensions de la station / options du logiciel
Version du logiciel SR.406.xx Edition 02/00 FR 12.2 Interface GEM
433
12.2.2.4 Différents états de la liaison GEM
L’affichage de la barre d’état rangée sur l’interface utilisateur informe l’utilisateur de l’état de la
liaison avec le calculateur externe. Les différents états sont signalisés par la couleur surbrillante
et changeante de l’icône GEM. 12
12
Etat de la liaison avec le calculateur externe 12
(icône GEM de couleur rouge, jaune ou verte) 12
Significations des différentes couleurs:
– rouge aucune liaison
– jaune établissement de la liaison
– vert la liaison est établie
12
En sus de l’affichage de l’état de la liaison avec le calculateur externe, est visualisée la réception
de messages lancés par le calculateur externe. L’état en question est signalisé par le changement
de couleur de l’icône symbolisant un courier, intégrée à l’icône GEM. 12
Différents états: 12
Aucun message transmis 12
(symbole de courier de couleur claire) 12
Message transmis 12
(symbole de courier de couleur foncée) 12
12
12 Extensions de la station / options du logiciel Manuel d’utilisation SIPLACE S-23 HM
12.2 Interface GEM Version du logiciel SR.406.xx Edition 02/00 FR
434
12.2.2.5 Affichage des états GEM
12
Å Cliquer sur l’icône rangée sur l’écran de base.
L’interface utilisateur bascule vers l’interface "affichage état".
12

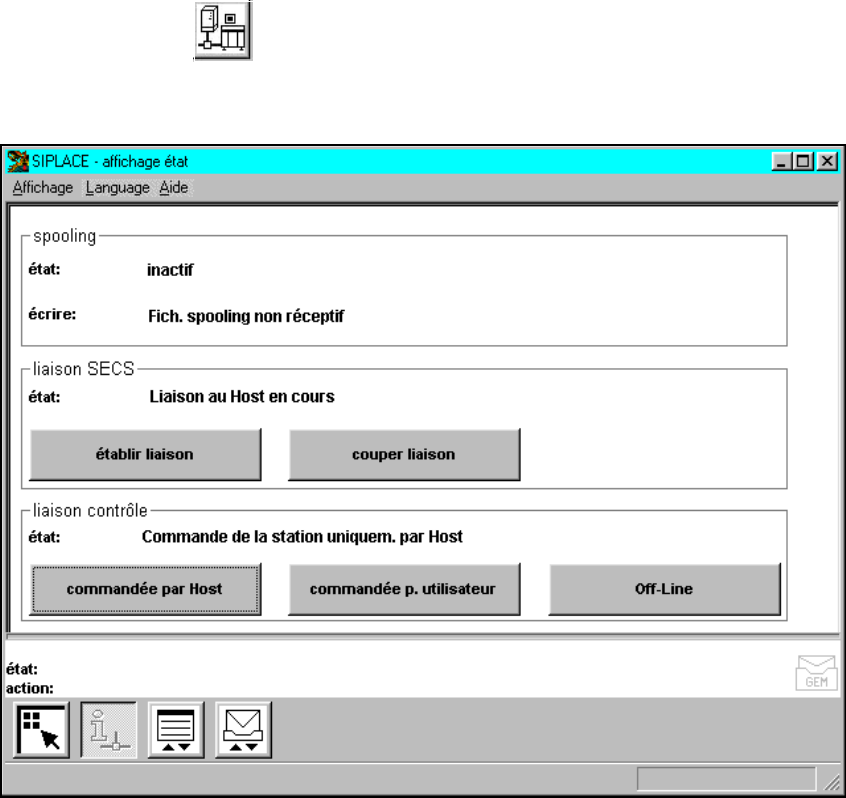

Fig. 12.2 - 4 Interface "affichage état"
12
La fenêtre de document est divisée en plusieurs champs, dans lesquels sont agencés les boutons
de commande appropriés à la mise à application des fonctions afférentes à la liaison GEM. 12
Ci-après sont décrites la signification et la fonction des différents champs d’affichage et des icô-
nes rangées dans la barre d’icônes. 12
