11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.3 Convoyeur double Version du logiciel SR.406.xx Edition 02/00 FR
400
11.3.10 Caractéristiques techniques du convoyeur double
11
11.3.11 Maintien en état
Le maintien en état des diverses bandes transporteuses et de la table de levage supplémentaire
est identique au maintien en état du convoyeur normalisé. Il faut que le maintien en état de cha-
que bande transporteuse soit effectué comme l'indique la description dans la notice de maintien
en état.
Format de cartes 50 mm x 50 mm jusqu'à 460 mm x 216 mm
2" x 2" jusqu'à 18" x 8,5"
Epaisseur des cartes 0,3 mm jusqu'à 4,5 mm
Courbure max. des cartes Vers le haut : 4,5 mm – épaisseur des CIs
Vers le bas : 0,3 mm + épaisseur des CIs
Espace libre sur la face inférieure des CIs 25 mm (standard), 40 mm (option)
Hauteur du convoyeur de CIs 830 ± 15 mm (standard)
900 ± 15 mm (option)
930 ± 15 mm (option)
950 ± 15 mm (option SMEMA)
Type d'interface Siemens (standard), SMEMA (option)
Bord de guidage sans composants 3 mm
Temps de changement des CIs 2,5 s
Bord fixe du convoyeur Droite (standard), gauche (option)
Contenu du report par convoyage Synchrone : identique ou différent, asynchrone : identique
Largeur des cartes par convoyage Synchrone : différente, asynchrone : identique
Reconnaissance du point d'encre Synchrone : impossible, asynchrone : possible
Réglage en largeur automatique Synchrone : impossible, asynchrone : possible
Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la station /Matériel
Version du logiciel SR.406.xx Edition 02/00 FR 11.4 Code barres cartes
401
11.4 Code barres cartes
11.4.1 Vue d’ensemble
Le lecteur de codes barres CIs sert à saisir et à décoder automatiquement les codes barres ins-
crits sur les cartes. Le lecteur de codes barres CIs transmet le résultat de la lecture par l'intermé-
diaire d'une interface série au contrôleur de machine en vue de la poursuite du traitement.
Les lecteurs de codes barres CIs sont installés sur le côté entrée de l'automate de report, au-
dessus et au-dessous du convoyeur de CIs, de sorte que les étiquettes des codes barres puis-
sent être lues sur les faces supérieure et inférieure des cartes.
Un maximum de deux lecteurs de codes barres CIs peut être ajouté, pour pouvoir lire sur les
faces supérieure et inférieure de la carte placée sur la piste de convoyage.
11

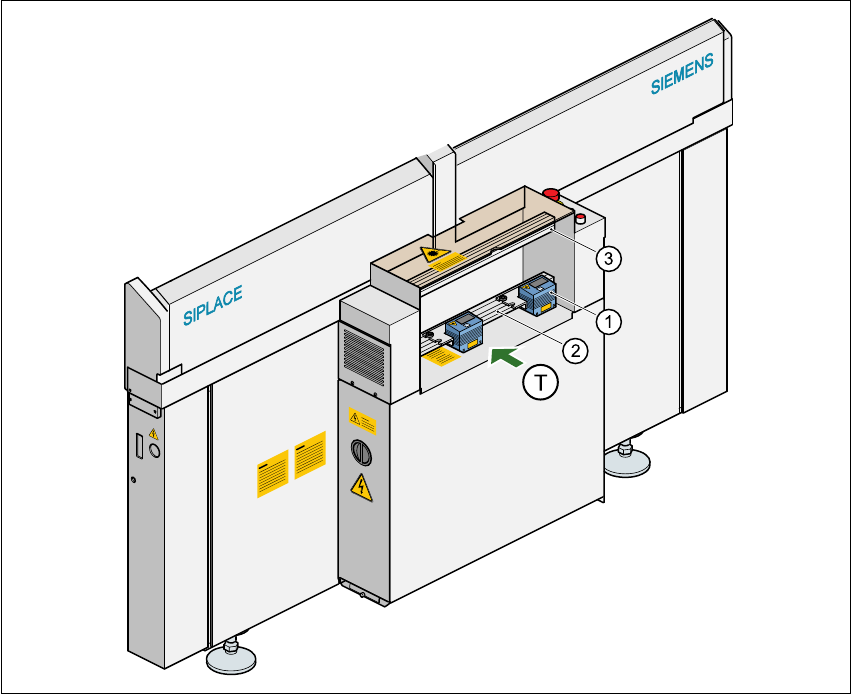

Fig. 11.4 - 1 Position des blocs côté Entrée de l'automate
(1) Tête de lecture des codes barres
(2) Rail profilé du lecteur de codes barres CIs ’ inférieur ’
(3) Rail profilé du lecteur de codes barres CIs ’ supérieur ’
11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.4 Code barres cartes Version du logiciel SR.406.xx Edition 02/00 FR
402
Les lecteurs de codes barres CIs sont fixés par des fixations sur les rails profilés supérieur et
inférieur. On peut les positionner au choix sur les rails profilés et les aligner sur les étiquettes de
codes barres. Suivant la position des bandes de codes barres, on peut monter, grâce à quelques
simples poignées, les lecteurs de codes barres de sorte que les bandes des codes barres puis-
sent être lues dans les sens longitudinal ou transversal par rapport au sens de convoyage des
cartes.
11.4.2 Remarques relatives à la protection contre les rayonnements laser
Rayonnement laser !
Le rayonnement de la diode laser (lumière rouge ou
lumière I.R.) du lecteur de codes barres CIs est nocif
pour l'œil humain.
Å En conséquence, ne pas regarder le rayon laser
directement !
Å Ne pas diriger le lecteur de codes barres CIs sur
les yeux d'autres personnes.
Å Lors du montage, faites attention aux réflexions
éventuelles du rayon laser pendant le fonction-
nement.
L'ouverture du boîtier pendant le fonctionnement
n'interrompt pas la mise en circuit éventuelle de la
diode laser par le biais de l'impulsion de lecture.
La puissance d'émission du rayon laser est, à la
fenêtre de lecture, au max. d'1,0 mW. Le lecteur de
codes barres CIs est donc classé dans la catégorie
de protection 2.
Fig. 11.4 - 2 Remarques relatives à la protection contre
les rayonnements laser pour ce qui a trait au lecteur de codes barre CIs
11.4.3 Description du fonctionnement
11.4.3.1 Lecteur de codes barres CIs du convoyeur simple
Le lecteur de codes barres CIs SIPLACE aide à la fabrication flexible de produits SMD et ren-
force la sécurité du report. Il reconnaît tous les types de codes habituels des applications indus-
trielles.
Le scanneur laser lit l'étiquette du code barres sur les faces supérieure et inférieure de chaque
CI entrant pendant le transport dans le convoyeur d'entrée. Sur la base de l'information fournie
par le code barre, le calculateur de lignes choisit automatiquement, à partir de la liste d'attribution
des codes barres (liste AC), établie auparavant, le bon programme de report et l'envoie à la sta-
tion. Si un filtre de codes barres a été défini, seules seront comparées à ce sujet les informa-
ATTENTION !
RAYONNEMENT LASER
NE PAS REGARDER
LE RAYON DIRECTEMENT
CATEGORIE LASER 2
NE 60825 1991
Puissance d'émission max. :1,0 mW
Longueur d'onde : 670 nm
