Manuel d’utilisation SIPLACE S-23 HM 2 Sécurité de fonctionnement Version du logiciel SR.406.xx Edition 02/00 FR 2.1 Consignes de sécurité 67 2.1.7 Consignes de sécuri té relativ es au lecteur de codes barre s CIs (optio…
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 HM
2.1 Consignes de sécurité Version du logiciel SR.406.xx Edition 02/00 FR
66
Pos. 3 de la Fig. 2.1 - 4 relative aux signaux d’avertissement de la machine de base - Secteur
NAFTA (sur le capot des champs des bornes) T :1
T :1
T :1
T :1
T :1
T :1
T :1
T :1
Pos. 4 de la Fig. 2.1 - 4
relative aux signaux
d’avertissement de la machine de base - Sec-
teur NAFTA T :1
T :1
T :1
T :1
T :1
T :1
T :1
T :1
T :1
T :1
T :1
Pos. 5 de la Fig. 2.1 - 4
relative aux signaux d’avertissement de
la machine de base - Secteur NAFTA - dans le cas de capots
ouverts, visibles T :1
Manuel d’utilisation SIPLACE S-23 HM 2 Sécurité de fonctionnement
Version du logiciel SR.406.xx Edition 02/00 FR 2.1 Consignes de sécurité
67
2.1.7 Consignes de sécurité relatives au lecteur de codes barres CIs (option)

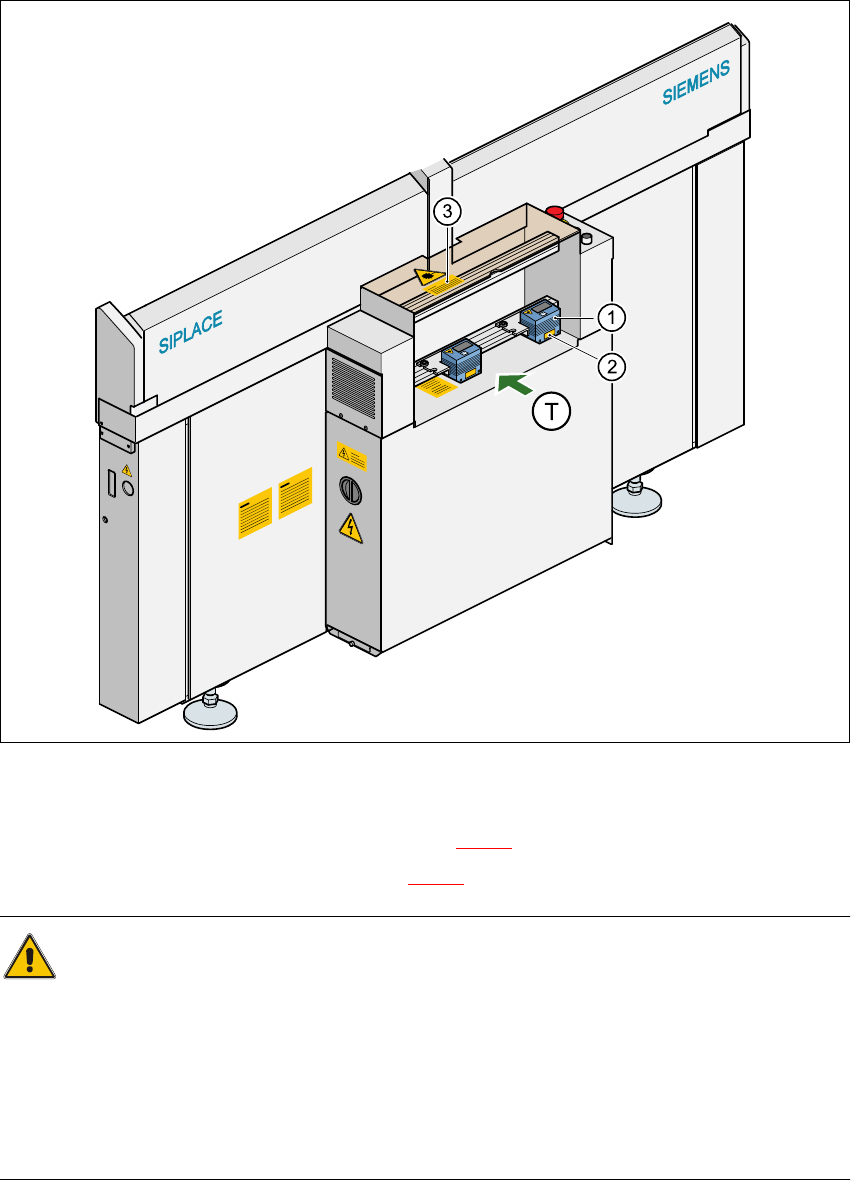

Fig. 2.1 - 5 Lecteur de codes barres CIs (en bas)
(1) Lecteur de codes barres CIs (en bas)
(2) Etiquette adhésive ’ Radiation laser... ’ (voir ill. 2.1 - 6
)
(3) Etiquette adhésive ’ Attention ... ’ (voir ill. 2.1 - 7
)
NOTE 2
Le rayon de lecture du lecteur de codes barres a une puissance de rayonnement inférieure à
1mW. C'est pourquoi le lecteur de codes barres correspond à la catégorie laser 2 et ne requiert,
suivant la norme DIN NE 60825-1, aucun dispositif de sécurité et aucune mesure de protection
particuliers. Ne fixez jamais le rayon laser ! De plus un système de protection électronique veille
à ce que, lorsque la roue polygonale est immobileou tourne trop lentement, la diode laser soit
mise hors circuit.
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 HM
2.1 Consignes de sécurité Version du logiciel SR.406.xx Edition 02/00 FR
68
Rayonnement laser ! T :3
Le rayonnement de la diode laser (lumière rouge ou
lumière I.R.) du lecteur de codes barres CIs est nocif
pour l'œil humain. T :3
Å Ne fixez donc pas le rayon laser !
Å Ne dirigez pas le lecteur de codes barres CIs sur
l'œil d'autres personnes.
Å Lors du montage, faites attention aux réflexions
éventuelles du rayon laser durant le fonctionne-
ment.
L'ouverture du boîtier en cours de fonctionnement
n'interrompt pas la mise en circuit éventuelle de la
diode laser par le biais du cadençage de la lecture.2
La puissance d'émission du rayon laser est au max.,
à la fenêtre de lecture, d'1,0 mW. Le lecteur de codes
barres CIs est donc répertorié dans la catégorie de
protection 2. 2
Fig. 2.1 - 6 Etiquette adhésive ’ Radiation laser ...’
2
2
2
2
2
2
Fig. 2.1 - 7 Etiquette adhésive ’ Attention... ’
2
RADIATION LASER
NE FIXEZ PAS LE RAYON
PRODUIT LASER DE CATEGORIE 2
NE 60825 1991
Radiation max. émise : 1,0 mW
Longueur d'onde émise : 670 nm
ATTENTION !
Attention
Rayonnement laser en cas d’ouverture du capot
et en cas de pontage du verrouillage de sécurité.
Ne pas fixer le rayon.
