DS5L2 系列伺服驱动器用户手册 5 伺服系统的运行
134
触发条件代号
意义
单位
503
驱动器内部温度
℃
506
平均输出功率
W
508
平均热功率
W
5.8.5.8 其他 SO 端子功能链接
端子名称
说明
快速链接
/COIN-HD
定位完成保持
5.3.1.2
/COIN
定位结束
5.3.1.2
/CLT
转矩限制检测
5.8.2
/VLT
速度限制检测
5.5.1.3
/MRUN
内部位置模式运动开始
5.3.2.7
/V-RDY
速度到达信号
5.4.1.3
5.8.6 输入端子功能
5.8.6.1 比例动作指令（/P-CON）
参数
信号名称
类型
出厂设定
状态
意义
修改
生效
P5-21
比例动作
/P-CON
输入
n.0000
有效
以 P 控制方式运行
随时
即时
无效
以 PI 控制方式运行
1、/P-CON 信号时从 PI（比例积分）或者 P（比例）控制中选中一种作为速度控制方式的信号。
2、如果设为 P 控制，则可以减轻因速度指令输入漂移而引起的电机旋转和轻微振动。但同时，
停止时的伺服刚性会下降。
3、/P-CON 信号可通过参数 P5-21 分配到输入端子。
5.8.6.2 报警复位(/ALM-RST)
报警复位/ALM-RST
参数
信号名称
出厂设定
适用模式
意义
修改
生效
P5-24
/ALM-RST
n.0002
所有
从 SI2 端子输入常开信号
随时
即时
1、参数范围 0000-0014，通过参数 P5-24 分配到其他输入端子。
2、发生报警时，查明报警原因并将其排除，然后通过将本信号置为有效来清除报警。
3、/ALM-RST 信号可通过本参数分配到其他端子输入，因为报警信号关系到伺服的安全运行，
所以不能将/ALM-RST 信号设置为一直有效（n.0010）。
DS5L2 系列伺服驱动器用户手册 5 伺服系统的运行
135
5.8.6.3 其他 SI 端子功能链接
端子名称
说明
快速链接
/S-ON
伺服使能
5.2.2
/P-OT
禁止正转驱动
5.2.4
/N-OT
禁止反转驱动
5.2.4
/P-CL
正转侧外部转矩限制
5.8.2
/N-CL
反转侧外部转矩限制
5.8.2
/SPD-D
内部速度方向
5.4.2
/SPD-A
内部设定速度
5.4.2
位置模式参考原点触发
5.4.1.8
/SPD-B
内部设定速度
5.4.2
位置模式参考原点触发
5.4.1.8
/C-SEL
控制方式选择
5.1.2
/ZCLAMP
零箝位
5.4.1.2
/INHIBIT
指令脉冲禁止
5.3.1.4
/PREFA
内部位置选择信号
5.3.3.2
/PREFB
内部位置选择信号
5.3.3.2
/PREFC
内部位置选择信号
5.3.3.2
/PREFD
内部位置选择信号
5.3.3.2

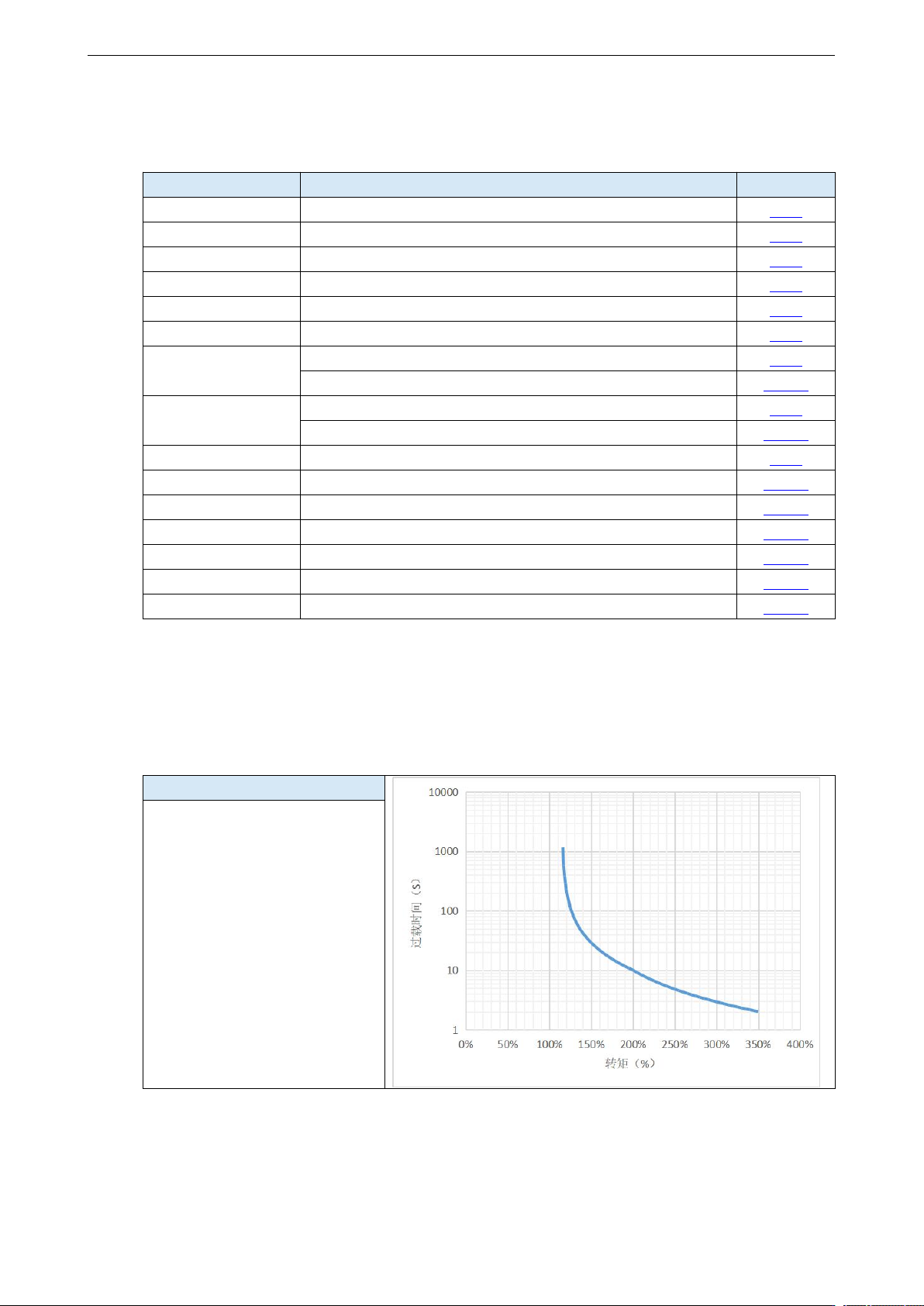

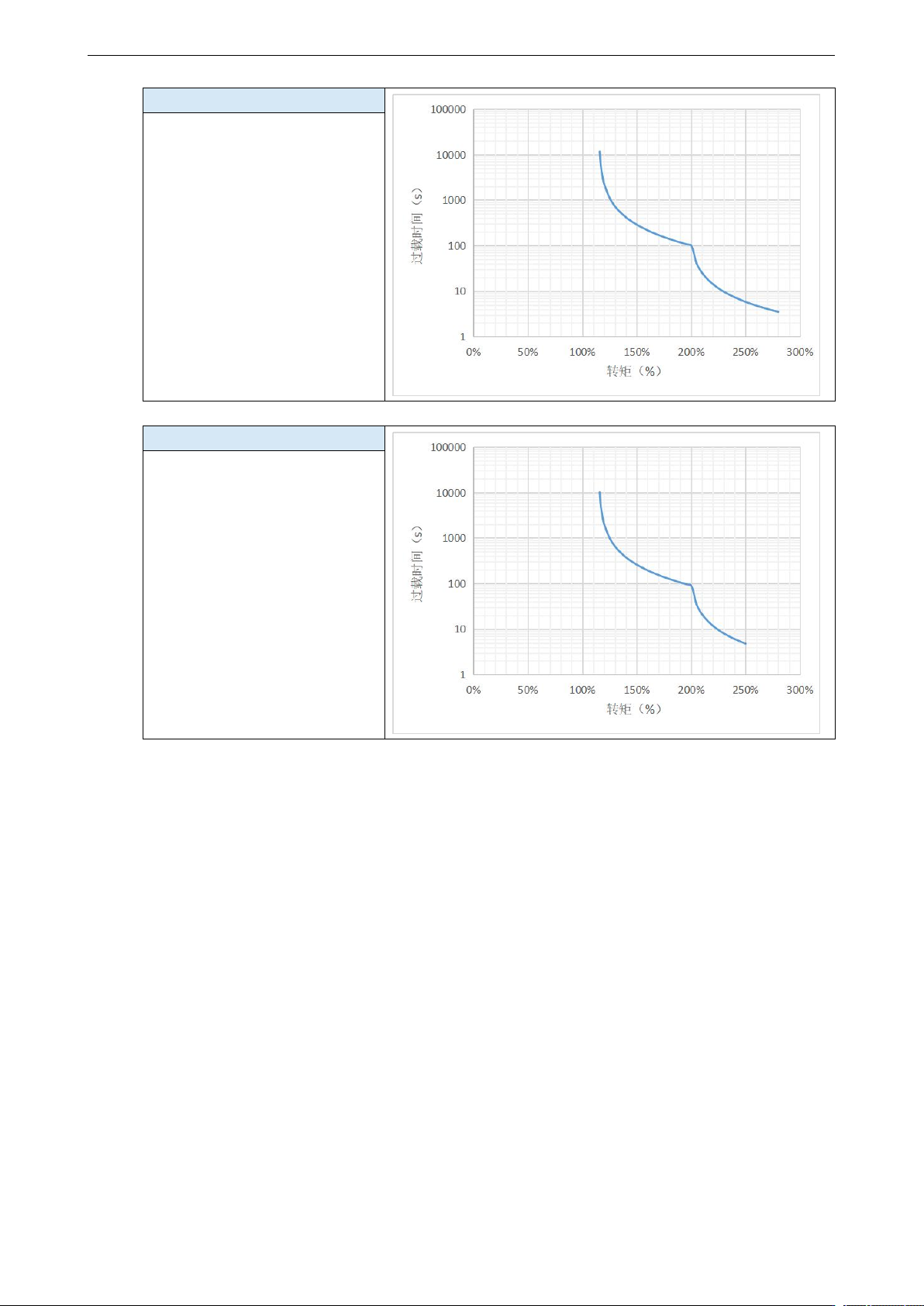

5.8.7 过载保护时限曲线
过载保护时限曲线仅用于报警输出判断及负载过负荷运行的保护，建议仍然在转矩-转速曲线的连
续运行阶段以内使用，转矩-转速曲线可参考附录 9。
适用机型（电机代码）
5022
5822
5003
5803
50C3
58C3
5004
5804
50C4
58C4
4004
50C5
58C5
5011
5811
50D1
58D1
4011
4012
50D7
5012
50D2
DS5L2 系列伺服驱动器用户手册 5 伺服系统的运行
136
适用机型（电机代码）
5072
5872
9072
9872
适用机型（电机代码）
5033
9033
4031
4032
4042
5042
4044
5044
5078
5079
5077
5877
9077
9877
