DS5L2 系列伺服驱 动器用户手册 1 伺服系统的 选型 4 1.1.5 电气规格 驱动器型号 驱动器功 率(kW ) 连续输出 电流（A ） 最大输出 电流（A） 供电输入 电流（A） 供电电源 冷却 方式 DS5L2-20P1-PTA 0.1 0.9 3.15 1.3 单相 AC200 ～ 24 0V ， 50/60Hz 自冷 DS5L2-20P2-PTA 0.2 1.9 6.65 2.7 自冷 DS5L2-20P4-PTA 0.…
DS5L2 系列伺服驱动器用户手册 1 伺服系统的选型
3

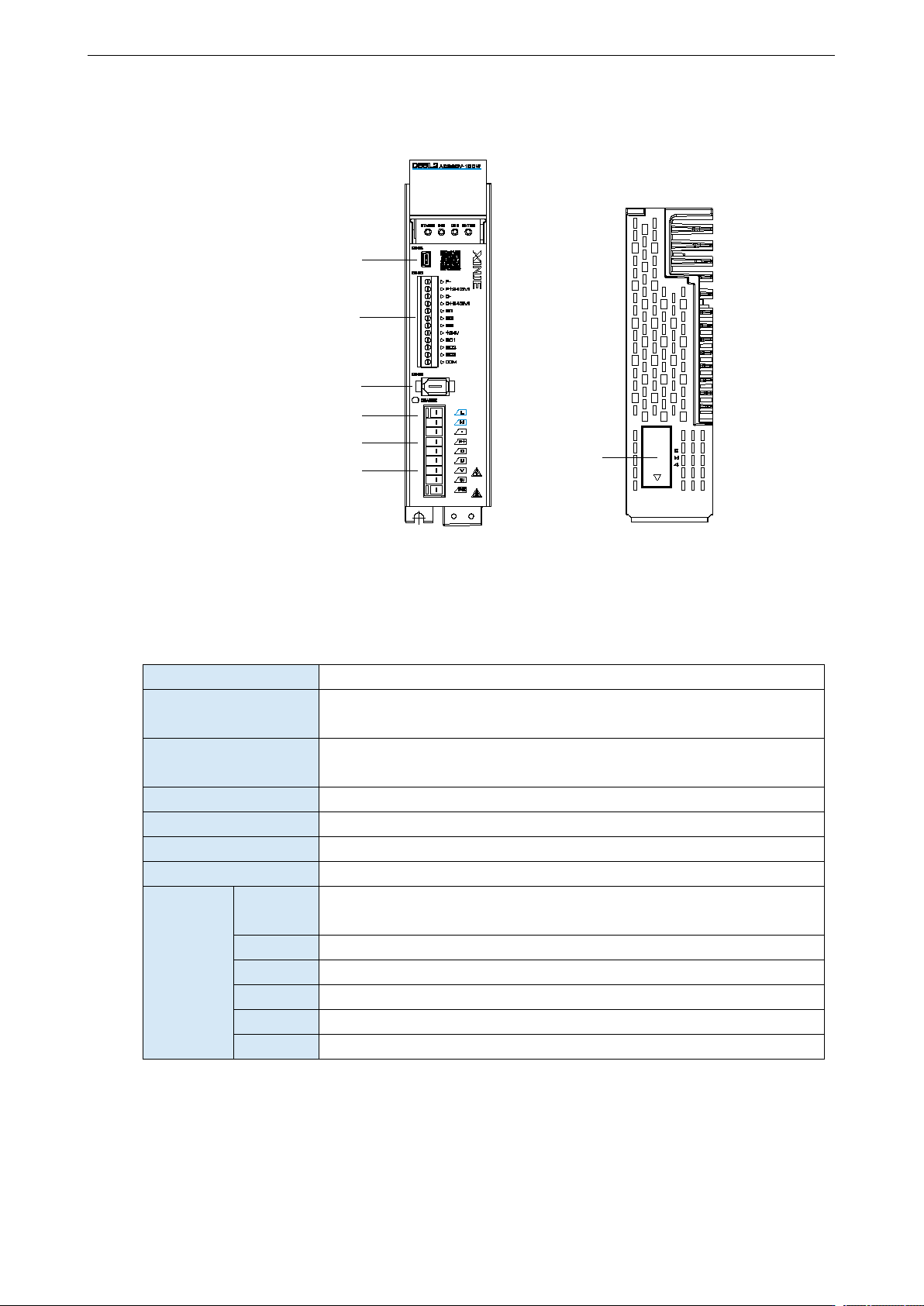

1.1.3 各部分说明
正视图
顶视图
CN4：485通讯口
CN3：232通讯口
CN0：脉冲方向输入端子
CN2：驱动器编码器接口
电机接线
制动电阻
供电电源
1.1.4 性能规格
伺服单元
DS5L2系列伺服驱动器
适用编码器
标准：17bit/19bit/23bi通讯编码器（4030及以上版本可适配编码器类型
为CS/CM/TL的电机）
输入电源
DS5L2-2□P□-PTA：单相/三相AC200～240V，50/60Hz
DS5L2-4□P□-PTA：三相AC380～440V，50/60Hz
控制方式
三相全波整流IPM PWM控制正弦波电流驱动方式
产品符合标准
EN 61800-5-1:2007/A11:2021
保护等级
Class I
连接电网系统
TN/TT
使用条件
使用温度
-10～+55℃（-10~45℃无需降额，温度超过45℃时需降额使用，每升
高1℃，需降额2%）
保存温度
-20～+60 ℃
环境湿度
90％RH以下（不结露）
耐振动
4.9m/s
2
海拔高度
最高2000m，高于1000m时请降额使用（每高100m降额1%）
IP等级
IP20
DS5L2 系列伺服驱动器用户手册 1 伺服系统的选型
4
1.1.5 电气规格
驱动器型号
驱动器功
率(kW)
连续输出
电流（A）
最大输出
电流（A）
供电输入
电流（A）
供电电源
冷却
方式
DS5L2-20P1-PTA
0.1
0.9
3.15
1.3
单相
AC200～240V，
50/60Hz
自冷
DS5L2-20P2-PTA
0.2
1.9
6.65
2.7
自冷
DS5L2-20P4-PTA
0.4
2.8
9.8
4
自冷
DS5L2-20P7-PTA
0.75
4.8
16.8
5.5
风冷
DS5L2-21P0-PTA
1.0
6
18
6(1PH)
单相/三相
AC200～240V，
50/60Hz
风冷
4.4(3PH)
DS5L2-21P5-PTA
1.5
8
20
7.4(1PH)
风冷
5.1(3PH)
DS5L2-22P3-PTA
2.3
9
18
8(1PH)
风冷
7.4(3PH)
DS5L2-22P6-PTA
2.6
10.5
29.93
8(1PH)
风冷
7.4(3PH)
DS5L2-41P0-PTA
1.0
3.2
9.6
4
三相
AC380～440V，
50/60Hz
风冷
DS5L2-41P5-PTA
1.5
5.5
13.75
4
风冷
DS5L2-42P3-PTA
2.3
8.5
21.25
6.8
风冷
DS5L2-43P0-PTA
3.0
11
29.7
8
风冷
DS5L2 系列伺服驱动器用户手册 1 伺服系统的选型
5
1.2 伺服电机选型

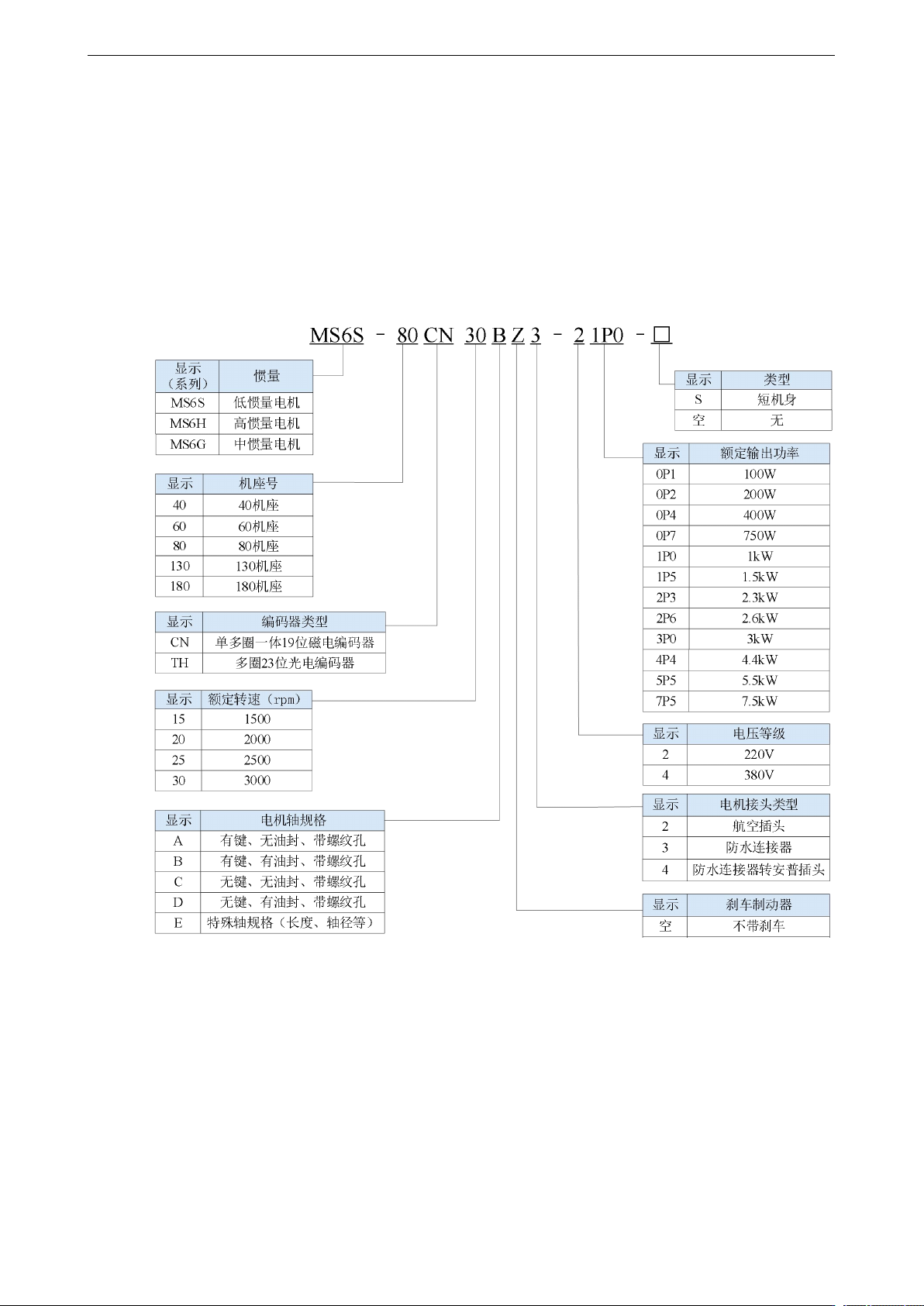

1.2.1 型号命名
MS6 电机
