DS5L2 系列伺服驱动器用户手册 5 伺服系统的运行
61
上位机点动运行操作步骤：
打开伺服上位机软件XinjeServo Tuner，设置P3-18点动速度值，选中【试运行】/【点动】按钮，点
击【开启】后，通过界面上正反转按钮实现点动正反转运行功能。
5.2.2 伺服使能设定
伺服使能信号有效代表伺服电机通电工作，当伺服使能信号无效时，电机不通电无法运行。使能方
式可通过外部端子信号控制或者上位机通信等方式控制。
关联参数
参数
含义
设定
意义
修改
生效
P0-03
使能模
式
0
不使能
伺服 bb
即时
1（默认）
I/O 使能/S-ON
2
软件使能（F1-05 或者上位机操作使能）
3
总线使能
参数
信号名称
出厂设定
适用模式
意义
修改
生效
P5-20
/S-ON
n.0001
所有
伺服使能信号
随时
即时
1、强制使能
P0-03=2 时，F1-05的强制使能才能生效，重新上电后强制使能失效。
F1-05 可通过面板设置为1或者通过ModbusRTU协议通信向十六进制地址0x2105单字写1。
2、一上电使能
参数设置P0-03=1（默认），P5-20=n.0010
此种设置方式可以使伺服系统一上电就处于使能状态，无需外接端子控制，重新上电仍保持为伺服
使能状态。
3、外部 SI 端子控制使能
当P0-03设置为1时，外部端子使能控制才有效。
参数设置P0-03=1（默认），P5-20=n.000□/n.001□。
□为SI端子号，例如P5-20为n.0001（默认），即为SI1端子控制使能。
前提
条件
参数设置状态
信号/S-ON 端子
输入状态
信号/S-ON 端子逻辑
伺服状态
P0-03=1
P5-20=n.000□
SI□端子无信号输入
无效
面板显示 bb，伺服
不使能
P5-20=n.001□
SI□端子有信号输入
P5-20=n.000□
SI□端子有信号输入
有效
面板显示 run，伺服
使能
P5-20=n.001□
SI□端子无信号输入
DS5L2 系列伺服驱动器用户手册 5 伺服系统的运行
62

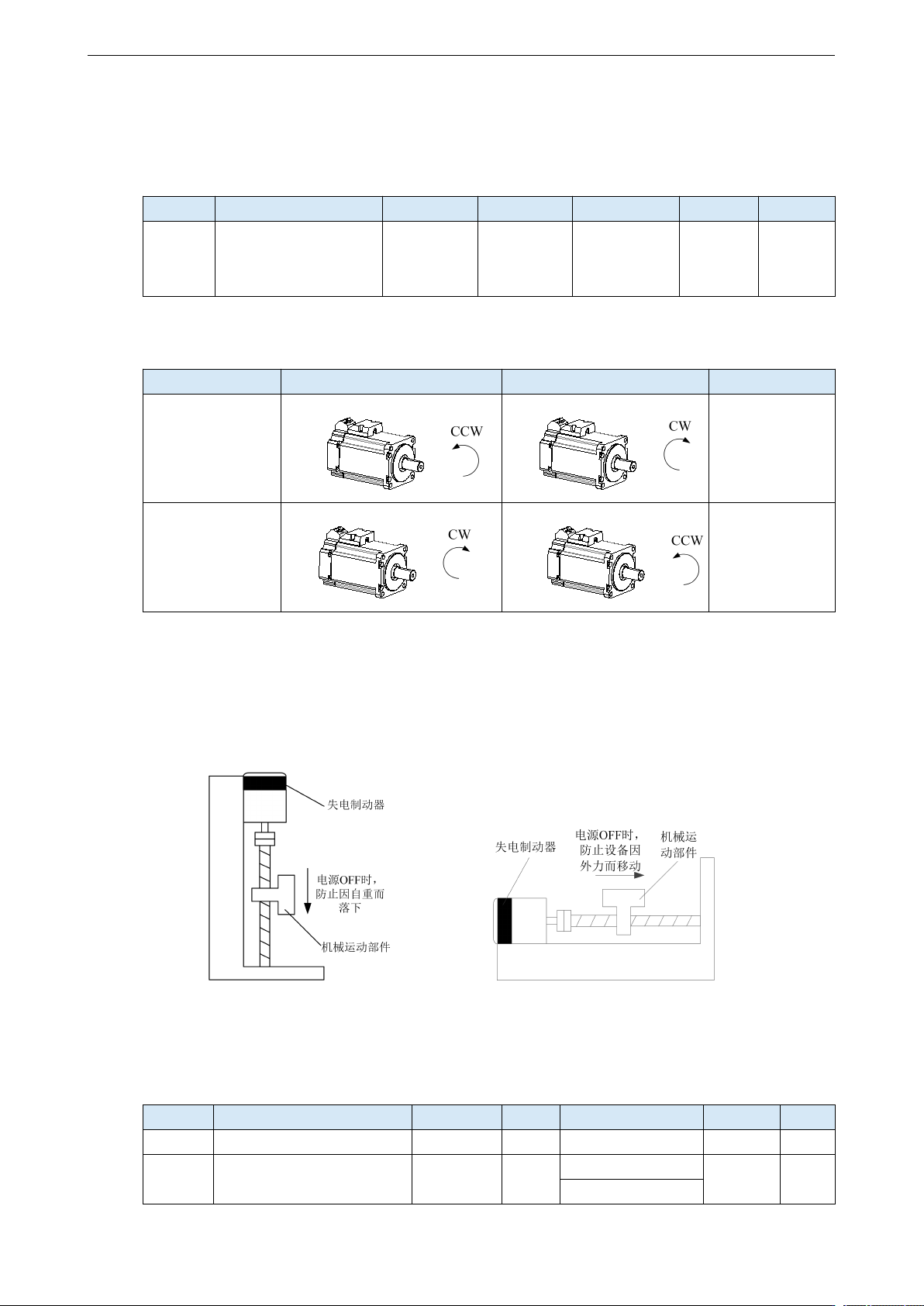

5.2.3 旋转方向切换
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-05
旋转方向定义
0：正模式
1
：反模式
0
-
0~1
伺服 bb
重新上电
用户可以通过参数P0-05改变伺服电机的旋转方向。规定电机的“正转”为“逆时针转动”，“反
转”为“顺时针转动”。（均为面对电机轴观看）
模式
正转
反转
P0-05 设置
标准设定
CCW 为正转
P0-05=0
反转模式
CW 为正转
P0-05=1
5.2.4 失电制动器（抱闸）
当伺服电机控制垂直负载时，用“带失电制动器伺服电机”的目的是：当把系统的电源置于“OFF”
时，使可动部分不会在自重或者外力的作用下发生移动。
内置于伺服电机中的制动器是无励磁动作型的固定专用制动器。不能用作动态制动用途，请仅在使
伺服电机保持停止状态时使用。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P5-44
制动器联锁 /BK
n.0000
-
n.0000~n.ffff
伺服 bb
即时
P5-07
伺服 OFF 延迟时间
500
1ms
0～65535
伺服 bb
即时
-500~9999
DS5L2 系列伺服驱动器用户手册 5 伺服系统的运行
63
参数
含义
出厂设定
单位
设定范围
修改
生效
（3760 版本以后）
P5-08
制动器指令输出速度
30
rpm
20～10000
伺服 bb
即时
P5-09
制动器指令等待时间
500
ms
0～65535
伺服 bb
即时

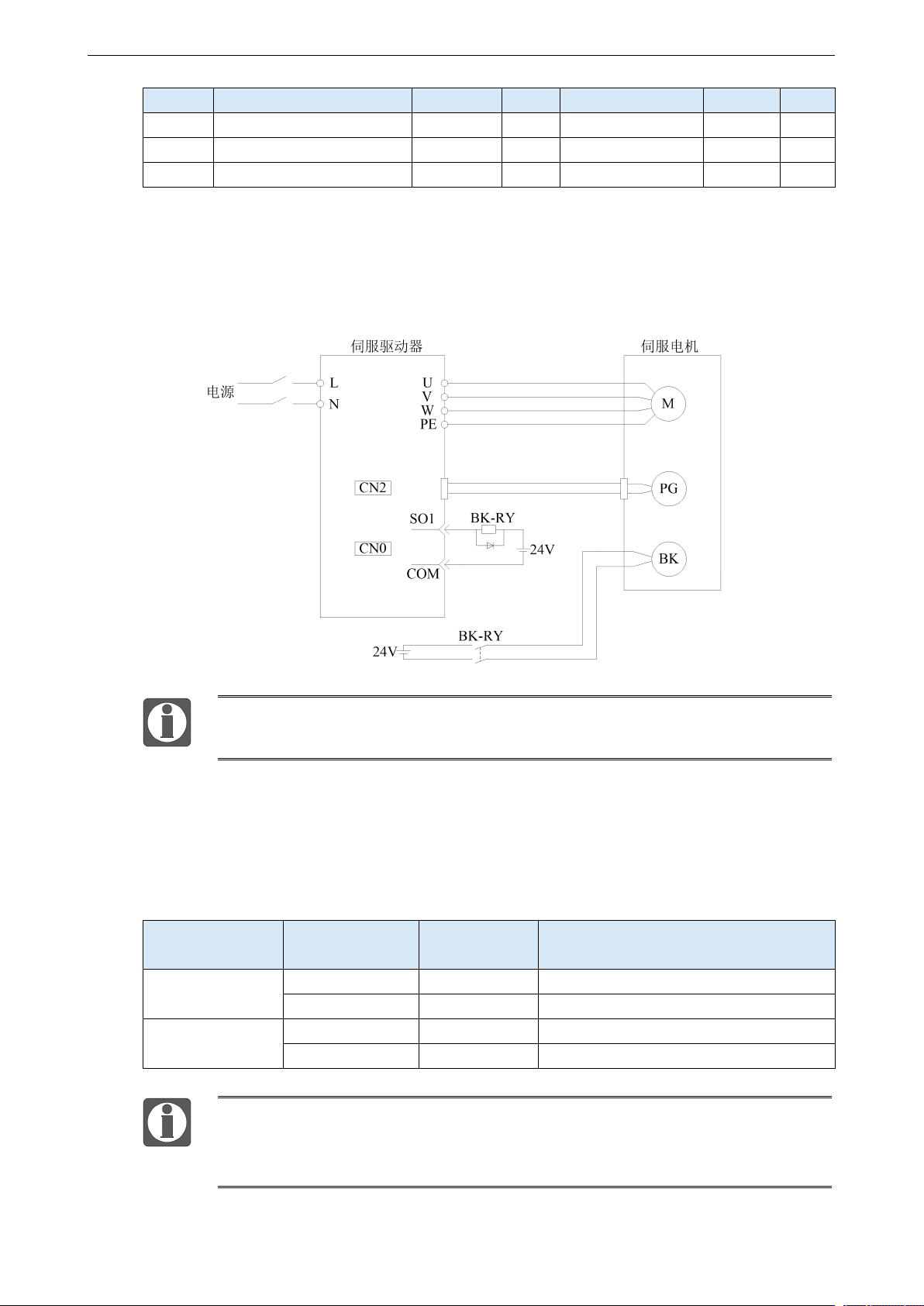

1、硬件连接
伺服单元的顺序输出信号“/BK”和“制动器电源”构成了制动器的ON/OFF电路。典型的连接实
例如下所示。
失电制动器的励磁电压为24V。
抱闸电流＞400mA请通过中继转接，防止因电流过大烧毁端子。
2、软件参数设置
对于带抱闸的伺服电机，需要将伺服驱动器的一个SO端子配置为抱闸输出/BK功能，并确定SO端
子有效逻辑，即参数P5-44需要设置。
参数设置状态
伺服驱动状态
信号/BK 端子
输出逻辑
伺服电机状态
P5-44=n.000□
伺服 bb
无效
抱闸电源断开，电机处于位置锁定状态
伺服 run
有效
抱闸电源接通，电机处于可旋转状态
P5-44=n.001□
伺服 run
无效
抱闸电源断开，电机处于位置锁定状态
伺服 bb
有效
抱闸电源接通，电机处于可旋转状态
当使用SO端子控制抱闸时，伺服使能ON时，抱闸电源接通，电机处于可旋转状
态；
如果新机调试出现电机不能转动的情况，请确认抱闸是否打开。
