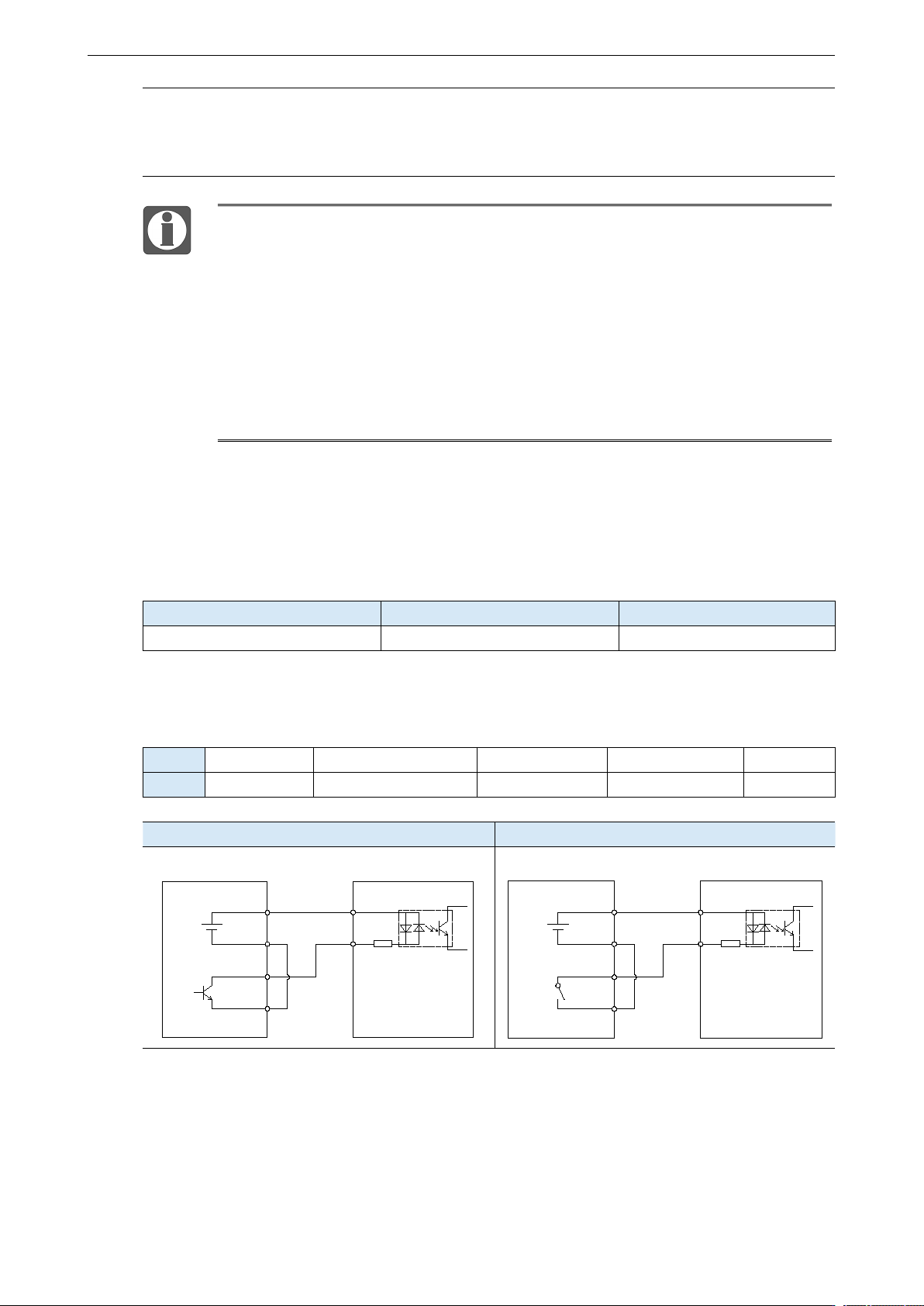

DS5L2 系列伺服驱动器用户手册 3 伺服系统的配线
39
调节拨码开关可切换脉冲信号电压,出厂默认24V系统,若需更换5V系统,请将12拨码同时
拨至ON
拨码开关更换5V系统时端P+24V即为P+5VD+24V即为D+5V
P-/P+24D-/D+24 供电电压范围 18V~25VP-/P+5VD-/D+5V 供电电压范围
3.3V~5V,若低 18V/3.3V 可能存在脉冲及方向异常。
为抗干扰,请务必使用双绞屏蔽线,且指令信号线建议 3m 以内。建议屏蔽层接
控制器的 0V,控制器做好良好接地。
伺服脉冲输入 10mA 导通
若控制器是信 PLC,脉冲输出端口额定电 50mA,根据此数据判断理论上 1
路脉冲最多带 5 个伺服。建议最大不超过 3 个。
若控制器发送 P+D 的脉冲频率大于 100kHz需要在 PLC 脉冲输出端并联 500
Ω2W 的上拉电阻、或在伺服脉冲接收端并 2KΩ1W 的上拉电阻。
3.2.3 SI 输入信号
使用继电器或者集电极开路的晶体管电路来连接。使用继电器连接时,请选定微小电流用继电器。
如果不使用微小电流用继电器,则会造成接触不良
分类
输入端子
功能
开关量输入
SI1~SI5
多功能输入信号端子
输入端子的出厂分配
端子
SI1
SI2
SI3
SI4
SI5
功能
S-ON/使能
ALM-RST/报警复位
P-OT/禁止正转
N-OT/禁止反转
未分配
集电极开路型(24V 电源、NPN 型)
继电器型(24V 电源、NPN 型)
上级装置(NPN 伺服驱动器
SI
+24V
+
COM2
Y2
0V
+24V
R=3.3KΩ R=3.3KΩ
SI
+24V
+
COM2
Y2
0V
+24V
上级装置(NPN 伺服驱动器
SI
+24V
+
COM2
Y2
0V
+24V
R=3.3KΩ R=3.3KΩ
SI
+24V
+
COM2
Y2
0V
+24V

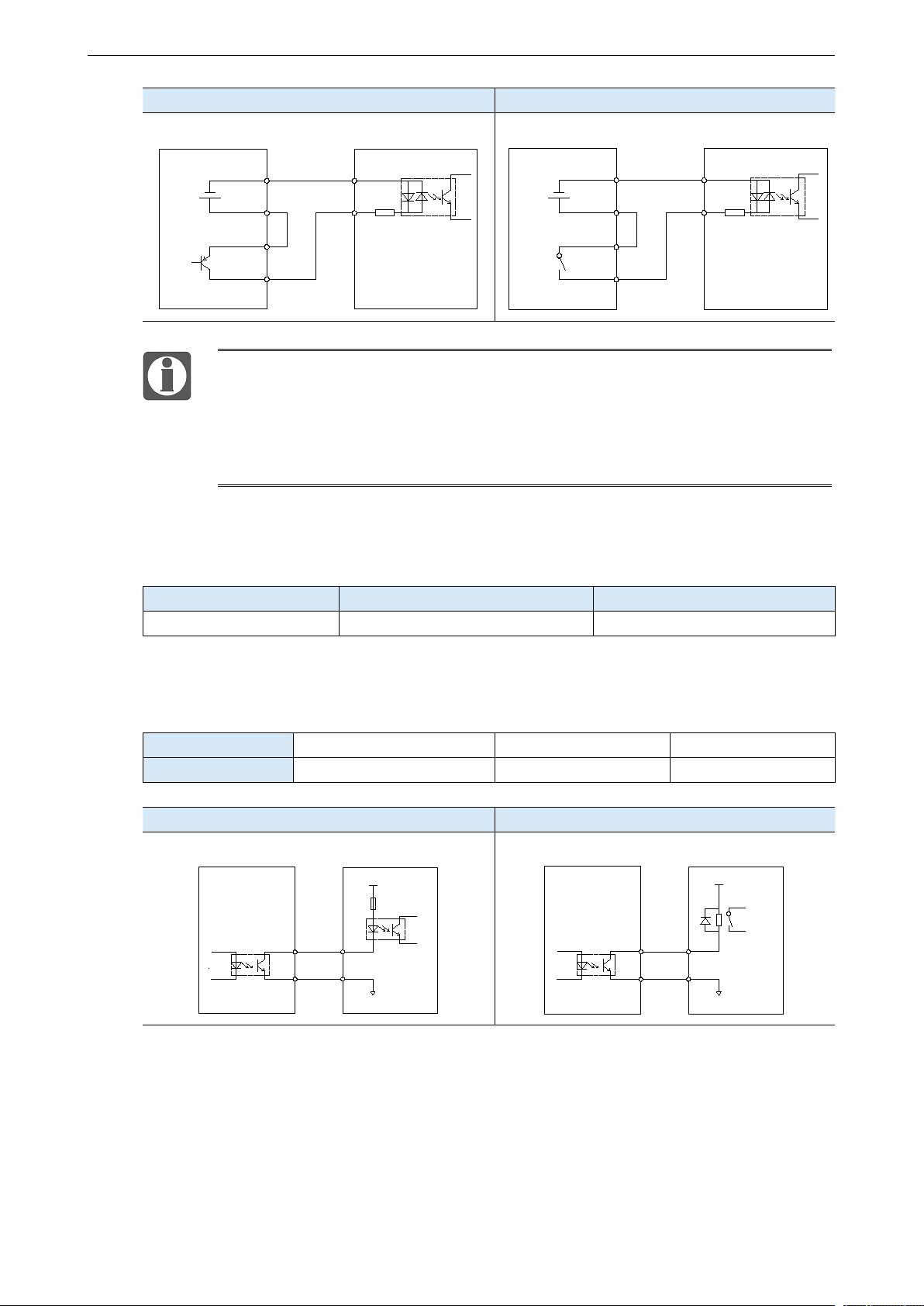

DS5L2 系列伺服驱动器用户手册 3 伺服系统的配线
40
集电极开路型(24V 电源、PNP 型)
继电器型(24V 电源、PNP 型)
上级装置(PNP 伺服驱动
SI-
SI+
+
COM2
Y2
0V
+24V
R=3.3kΩ R=3.3kΩ
+24V
0V
Y2
COM2
+
SI
+24V
+
Y2
COM2
+24V
0V
R=3.3KΩ R=3.3KΩ
0V
+24V
COM2
Y2
+
PNP
PNP
SI-
SI+
SI
+24V
上级装置(PNP 伺服驱动器
SI-
SI+
+
COM2
Y2
0V
+24V
R=3.3kΩ R=3.3kΩ
+24V
0V
Y2
COM2
+
SI
+24V
+
Y2
COM2
+24V
0V
R=3.3KΩ R=3.3KΩ
0V
+24V
COM2
Y2
+
PNP
PNP
SI-
SI+
SI
+24V
集电极开路输出电路的最大允许电压、电流容量如下所示:
电压:DC 30V(最大)
电流:DC 50mA(最大)
所有SI端子支持NPNPNP接法,同一时刻只能使用一种接法。
SI端子支持24VDC,最小建议不低于18V,最高不建议高于28V
3.2.4 SO 输出信号
分类
输入端子
功能
开关量输出
SO1~SO3
多功能输出信号端子
输出端子的出厂分配
端子
SO1
SO2
SO3
功能
COIN/定位完成
ALM/报警
未分配
光耦型
继电器型
伺服驱动器 上级装置
COM
SO
X3
COM
0V
+24V
伺服驱动器 上级装置
+24V
0V
COM
X3
COM
SO
DS5L2 系列伺服驱动器用户手册 3 伺服系统的配线
41
最大负载电流
400W 及以下:SO1 DC 500mA(最大)SO(其他)DC 50mA(最大)
由于抱闸所需电流较大,通 SO 控制抱闸电机时,请使用 SO1 端子控制,
并设置抱闸参 P5-44=n.0001
750W 以上SO(全部)DC 50mA大),最高不 30VDC,由
抱闸所需电流较大,通过 SO 控制抱闸电机时,请使用中间继电器。
最大允许电压DC30V
所有 SO 端子仅支 NPN 接法。
