2-49
2

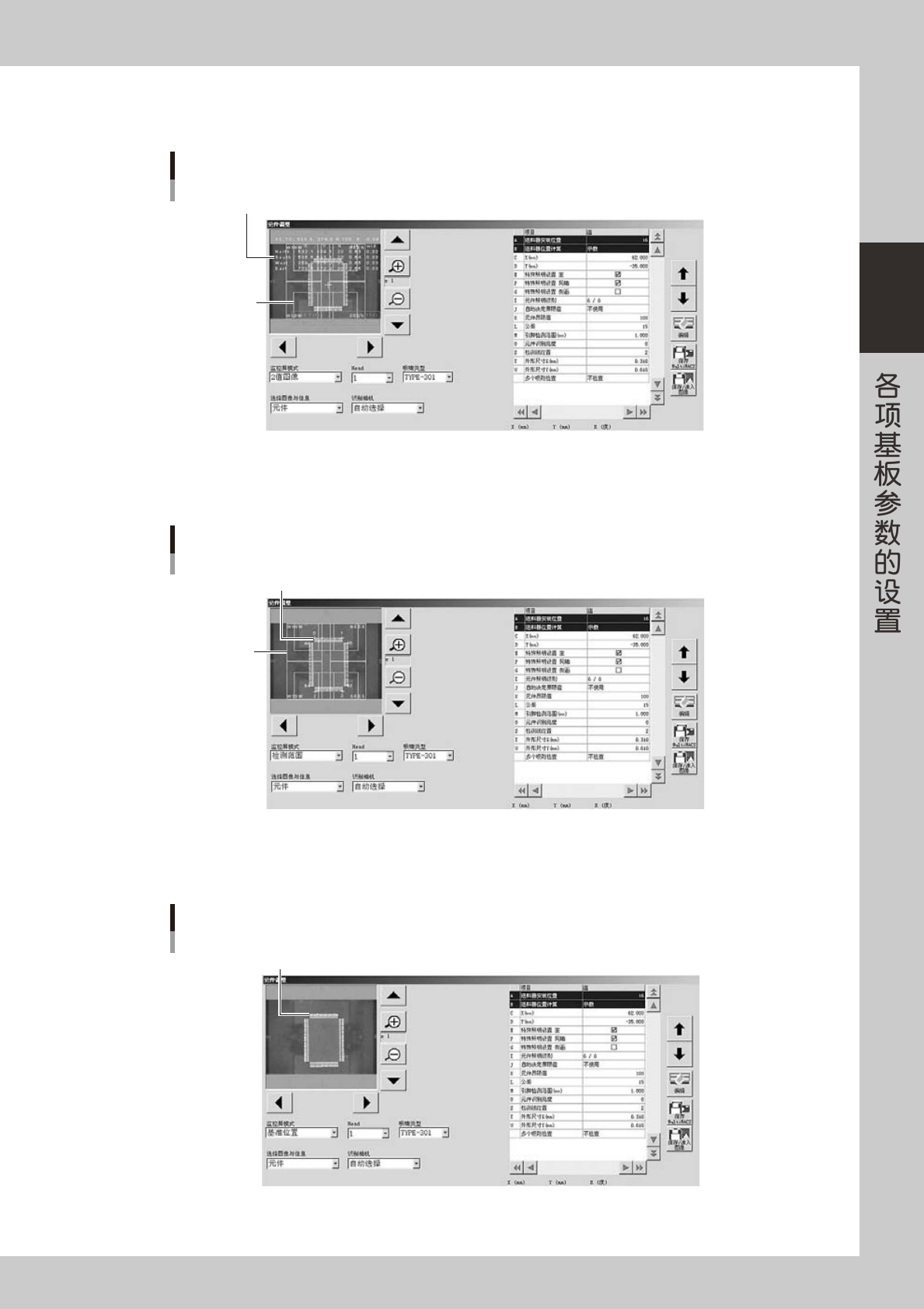

· 2 值图像
可确认 2 值图像、中心位置、数值及搜索范围。显示识别结果与检测范围 ( 检测引脚边端用的范围 )。
监控屏模式为“2值图像”时
显示识别结果
显示检测范围
26254-P2-00
· 检测范围
可确认搜索范围和检测到的引脚边端。显示检测引脚边端用的检测范围,并以十字标记显示所检出的引脚边端。
监控屏模式为“检测范围”时
以“+”显示引脚边端
显示搜索范围
26255-P2-00
· 基准位置
可确认引脚前端。引脚前端以十字标记显示。
监控屏模式为“基准位置”时
以“+”显示引脚前端
26256-P2-00
2-50
2

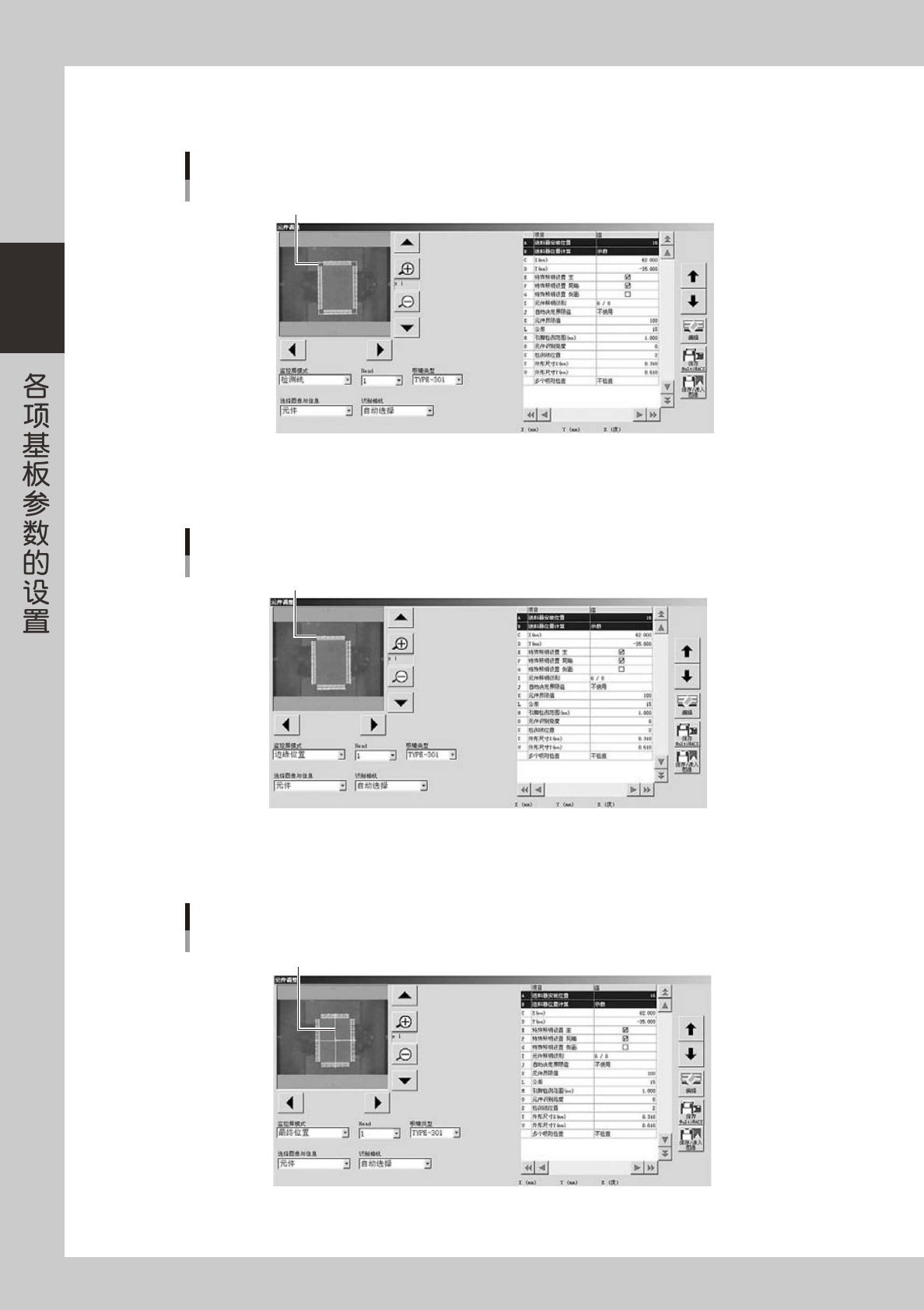

· 检测线
可确认检测引脚的检测线。在想要检测的引脚的位置显示直线。
监控屏模式为“检测线”时
以直线显示检测线
26257-P2-00
· 边缘位置
可确认引脚中心 ( 务必注意前端为圆形等无法简单确认的情况 )。
监控屏模式为“边缘位置”时
显示引脚中心
26258-P2-00
· 最终位置
可确认中心位置及引脚边的中心线。显示元件中心位置及各引脚边中心的连接线。
监控屏模式为“最终位置”时
显示元件中心与引脚边中心的连接线
26259-P2-00
2-51
2

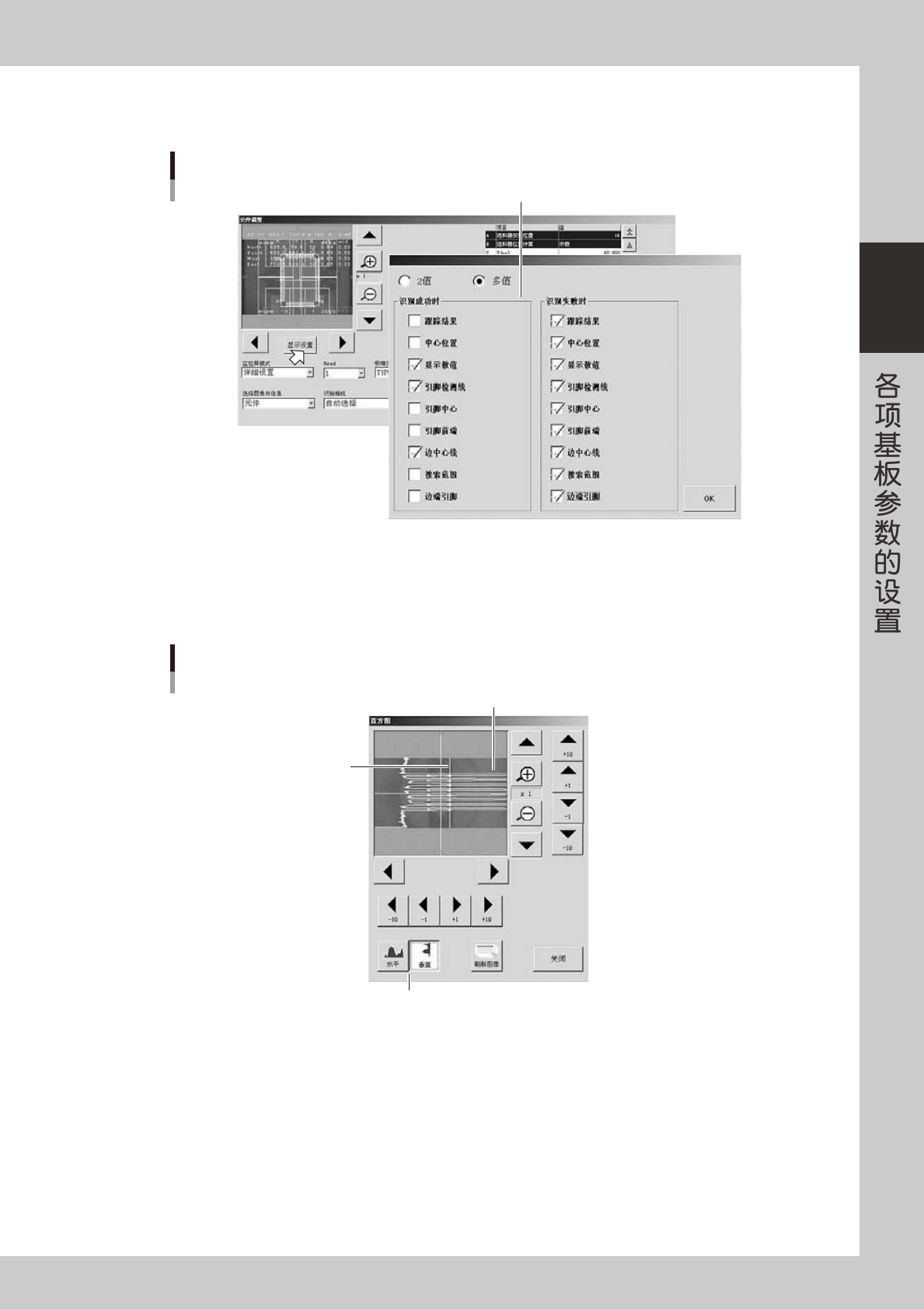

· 详细设置
[ 显示设置 ] 按钮,显示自定义对话框,可以自定义想要显示的项目。识别成功时与识别出错时可以分别显示不同的项目。
监控屏模式为“详细设置”时
勾选想要显示的项目
26260-P2-00
■ 确认检测引脚所需要的亮度差 ( 直方图 )
可确认引脚部分比背景亮多少。按 [ 水平 ] [ 垂直 ] 按钮后,除十字光标外会另外显示红色光标,使用方向键将其移至
引脚之上。引脚的亮度差通过蓝色线显示,由此可以确认对比状态。
直方图
垂直显示
显示引脚的亮度差(蓝线)
将光标(红线)移至
引脚之上
按[水平]或[垂直]按钮
26261-P2-00
0
丢弃元件。
[ 丢弃 ] 按钮,机器会将吸附着的元件在丢弃位置丢弃。如果不想自动丢弃,则按下列步骤取出元件。
e
1. 按紧急停机按钮后,用手取出元件。
2. [ 丢弃 ] 按钮,停止贴装头的负压。
q
退出。
[OK] 按钮,退出元件调整画面。
