5-7 5 3 输入拼板间距与个数。 输入在 XY 方向上想要扩展的拼板间距与拼板个数，按 [OK] 按钮。 No.1 拼板的坐标 间距扩展 基板原点 X Y 25505-P2-00 4 确认扩展内容。 确认画面中显示的扩展数据。进行扩展之后，所有拼板位移都有效。 有不想扩展拼板位移的拼板时，选择该选择框。 间距扩展后的数据 间距扩展后的数据 选择框 26508-P2-00
5-6
5

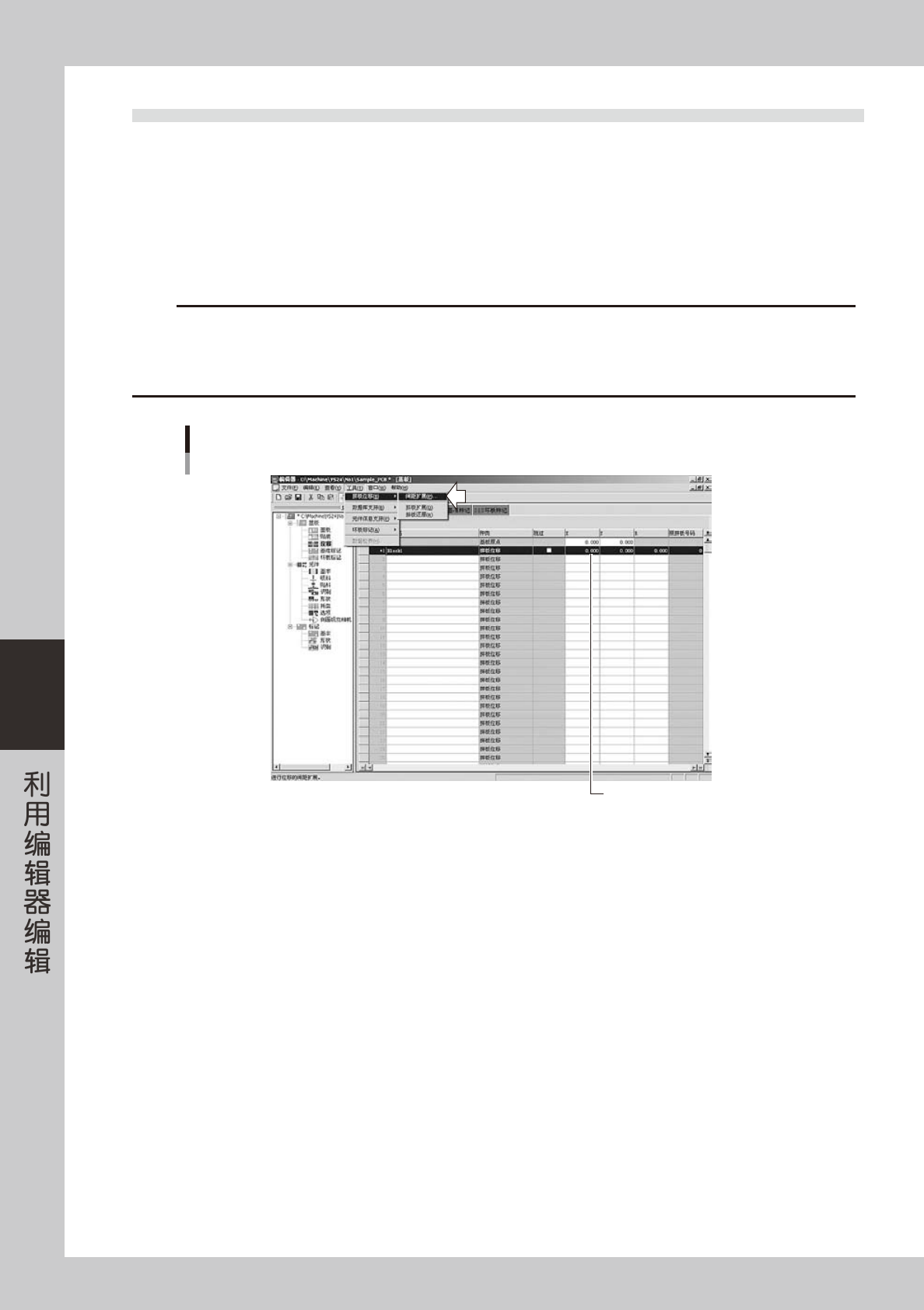

3.2 间距扩展功能
根据输入的拼板间距与拼板个数进行间距扩展。
1
输入 No.1 拼板的位移数据。
输入作为基准的坐标。如果作为基准的坐标与基板原点相同时，可以不必输入。
2
间距扩展。
从“工具 (T)”菜单中的“拼板位移 (B)”中选择“间距扩展 (P)”，或按工具栏的 [ 间距扩展 ] 按钮。
c
注意
下列条件，无法进行间距扩展。
· 在 No.1 以外的行中输入了位移数据。
· 间距扩展后，有坐标值在 -999.999 〜 999.999 范围以外的拼板。
· 间距扩展后，拼板数将超过 512 个。
间距扩展的选择
No.1 拼板的位移数据
26507-P2-00
5-7
5
3

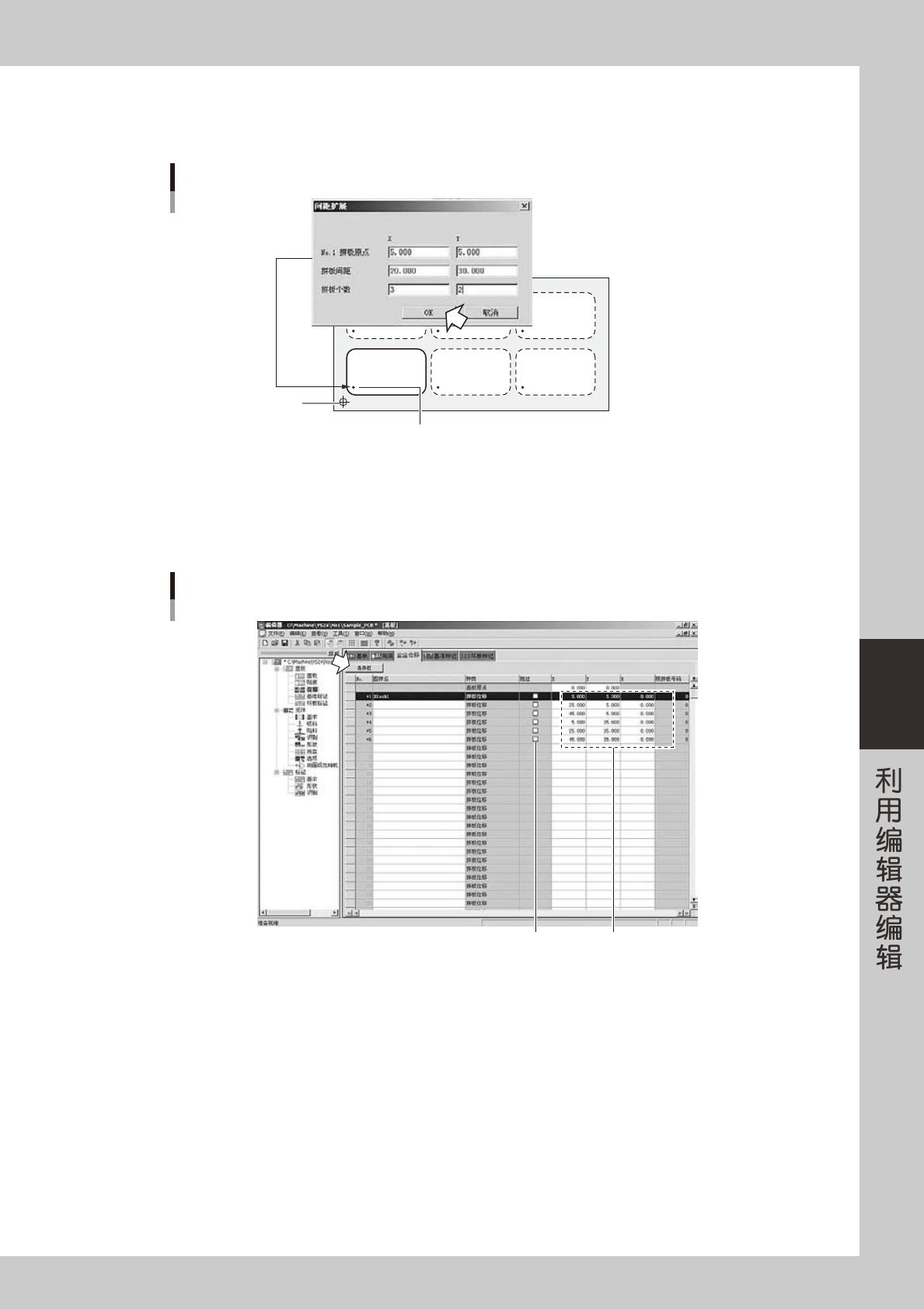

输入拼板间距与个数。
输入在 XY 方向上想要扩展的拼板间距与拼板个数，按 [OK] 按钮。
No.1 拼板的坐标
间距扩展
基板原点
X
Y
25505-P2-00
4
确认扩展内容。
确认画面中显示的扩展数据。进行扩展之后，所有拼板位移都有效。
有不想扩展拼板位移的拼板时，选择该选择框。
间距扩展后的数据
间距扩展后的数据
选择框
26508-P2-00
5-8
5
3.3 拼板位移的扩展、还原
扩展各拼板的数据，将其转换为整张基板的数据，或将已扩展的数据还原为原拼板的数据。将设置了位移的拼板
数据扩展为整张基板的数据并进行最优化，可以提高生产节拍。
编辑贴装信息时，在原拼板的状态下编辑，进行优化和生产时，则使用扩展后的数据。
3.3.1 拼板位移的扩展
下面，介绍扩展位移信息的方法。
1
从“拼板位移”中选择“拼板扩展”。
从“工具 (T)”菜单的“拼板位移 (B)”中选择“拼板扩展 (D)”之后，显示“拼板扩展”画面。
2
选择拼板扩展的类型。
1. 从下拉框中选择“扩展 ( 有参考数据 )”或“扩展 ( 无参考数据 )”。
2. 从下拉框中选择“以拼板为单位”或“以行为单位”后，按 [OK] 按钮。
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P01
P01
P01
P01
P01
P02
P02
P02
P02
P02
P02
P03
P03
P03
P03
P03
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

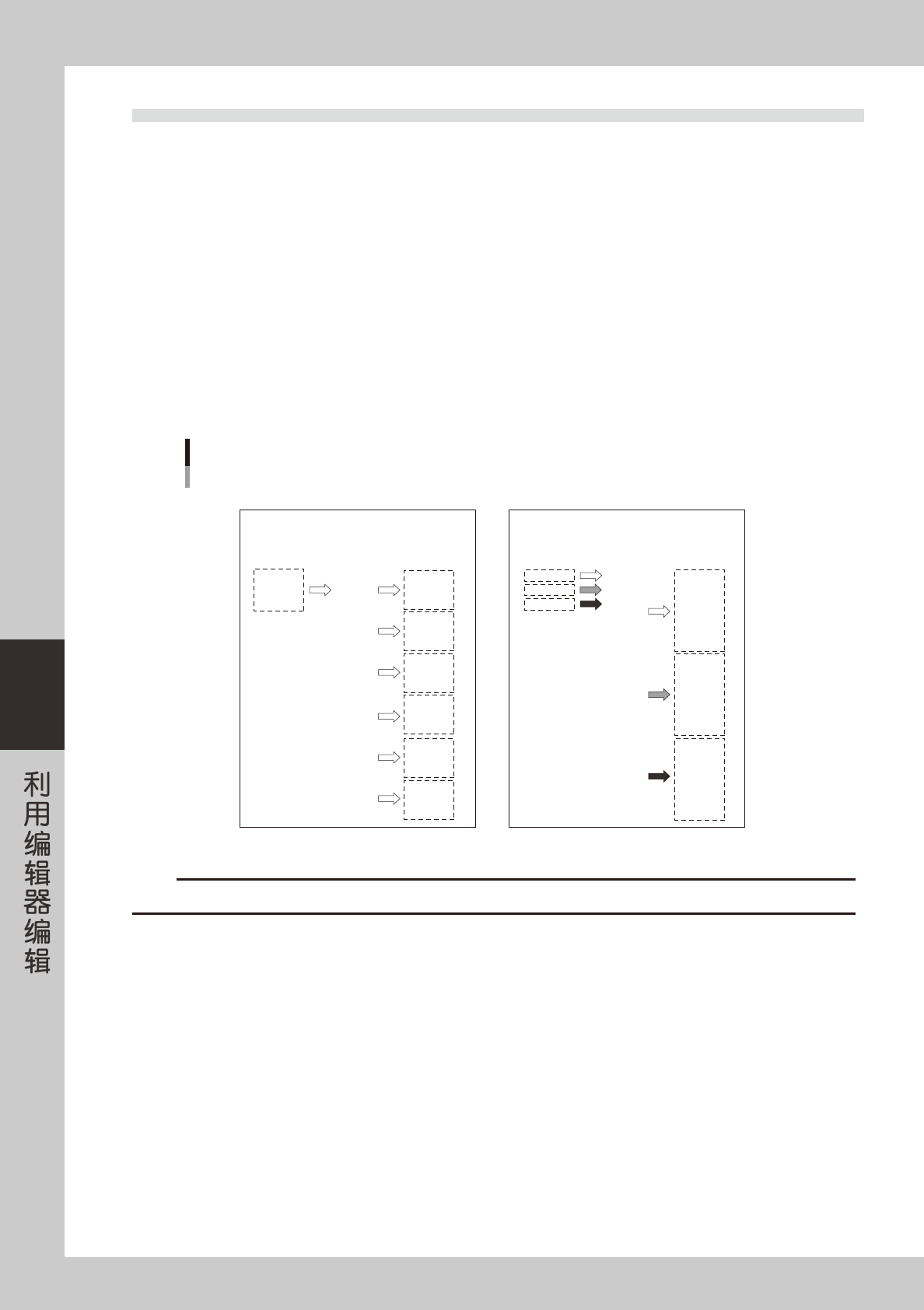

拼板扩展类型
贴装信息的整个记录按位移个数
进行重复。
扩展前
扩展前 扩展后
贴装信息的各个记录分别按位移个数
进行重复。
以拼板为单位
以行为单位
25506-P2-00
c
注意
如果不选择“扩展 ( 有参考数据 )”，扩展前的数据将不会被保留，也就无法进行后述的“拼板位移的还原”操作。
