A-21
A3.3.2 芯片元件
下面，介绍校正组为“芯片元件”，校正类型为“标准芯片”、“裸芯片”时的算法。
■ 标准芯片

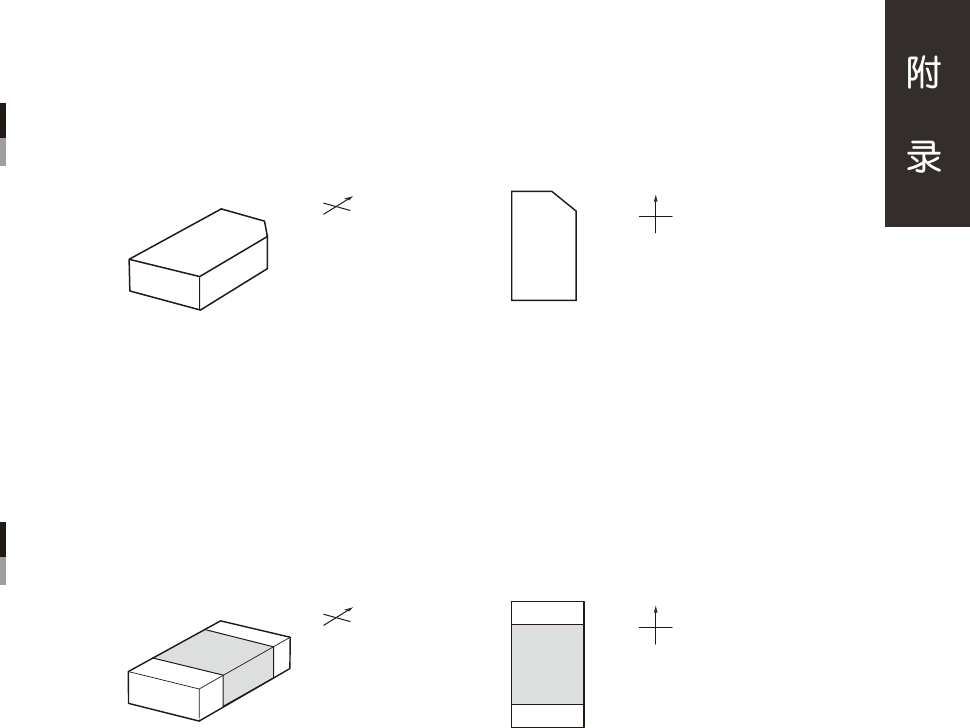

1: 电极有缺少的芯片的识别
适用于一部分角缺少的芯片元件。
芯片元件
1: 电极有缺少的芯片的识别 元件例
N
S
E
W
仰视图
N
S
W E
25701-P0-00
缺少方向
指定哪个方向上缺少电极。以元件底面的中心为基准，从“左上”、“右上”、“左下”、“右下”中选择。
2: 电极亮度检查
适用于标准芯片元件。与“标准”算法的识别相同，但可以更为详细地设置检查条件。如果设置了元件识别亮度 ( 可以通过
识别测试自动设置 )，就可以确认电极部位的亮度，从而辨别有无元件。此外，还可以有效防止吸嘴误识别。
芯片元件
2: 电极亮度检查 元件例
N
S
E
W
仰视图
N
S
W E
25702-P0-00
多个吸附检查
检查是否吸附了多个元件。
‧
检 查
执行多个吸附检查。如果元件外周部有多余的边 ( 引脚等 ) 时，会发生错误。
‧
不检查
不执行多个吸附检查。
元件识别亮度
指通常的元件识别成功后测量的元件外形部分的亮度级别的界限值。
进行识别测试，可以测得元件电极部的最低亮度。所测得的亮度如果大于此处所设定的值，则视为元件的识别成功了。
如果小于此处所设定的值，则判定为错误。
检查方法
指定元件识别亮度的检查方法。
‧
引脚亮度
用“元件识别亮度”参数中所设定的值，检查引脚的亮度。
‧
引脚亮度与对称性
除检查引脚亮度外，还在元件的竖方向划上中心线，检查此线上的亮度是否对称。
‧
引脚亮度与亮度差
除检查引脚亮度外，还在元件的横方向划上中心线，检查此线上的亮度是否均匀。
A-22
梯形容许误差 (%)
识别梯形元件时，为正确识别，可在 0 〜 255% 的范围内指定容许误差。
指定为 0 时，会视为长方形元件而不进行检查。输入的数值越大，梯形的上下底边的长度差越大。
参考
以“上下电极宽度的差 ÷ 窄边的电极宽度 ×100(%)”算出的数值，如果大于此处所设定的数值时，会发生错误。

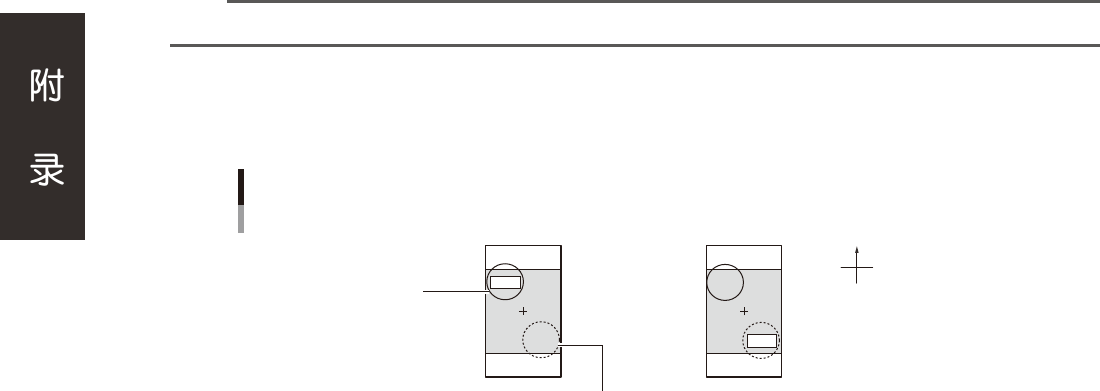

3: 方向判定
适用于辨别芯片元件的方向。以圆 ( 以下称“检测圆”) 指定测量亮度的范围，比较该圆区域和 180 度相对方向上的圆区域
( 旋转对称位置 ) 的平均亮度，辨别方向。识别面如果有指示极性的标记等时，可以使用。
芯片元件
3: 方向判定 元件例(仰视图)
0˚ +180˚
亮度测量范围
(检测圆)
旋转对称位置
N
S
EW
25703-P0-00
检查对象
检测圆区域的平均亮度，比旋转对称位置的圆区域的平均亮度亮时，指定为“白”；暗时，指定为“黑”。
检测角度
指定使元件旋转多少度后判定方向。
‧
2 种角度
使元件旋转 0 度、180 度后判定方向时指定。
‧
4 种角度
使元件旋转 0 度、90 度、180 度、270 度后判定方向时指定。
最小亮度差
检测圆区域与旋转对称位置的圆区域的最小对比度，在 0 〜 255 的范围内设置。一般，设置为 0。
检测圆区域的平均亮度与旋转对称位置的圆区域的平均亮度的差，如果小于此处所设定的值时，会发生错误。
检测圆直径 (mm)
指定检测圆的直径。使用元件调整功能确认元件后输入数值。
检测圆中心位置 X、Y
指定检测圆的中心位置。输入从元件中心到检测圆中心的距离。
A-23

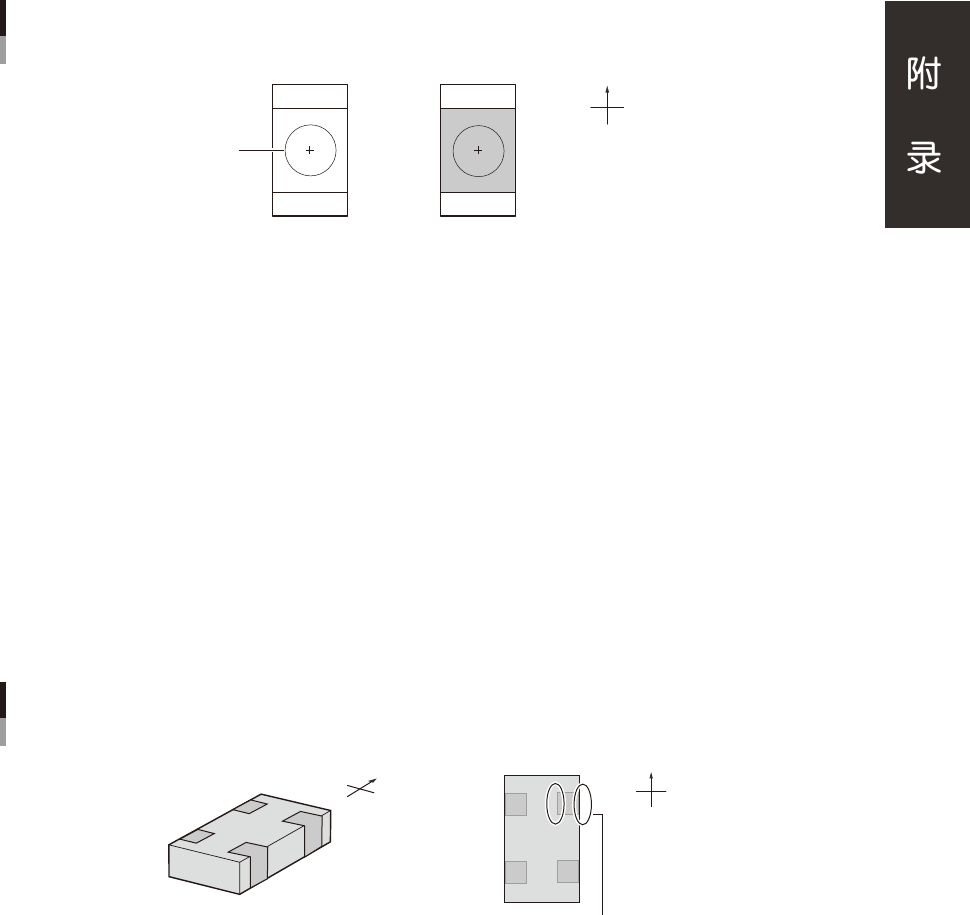

4: 中央部亮度检查
适用于辨别芯片元件的正反面。以圆 ( 以下称“检查区域圆”) 指定检查亮度的范围，测量元件中央部的平均亮度，辨别正
反面。
芯片元件
4: 中央部亮度检查 元件例(仰视图)
OK NG
N
S
EW
亮度测量范围
(检查区域圆)
25704-P0-00
检查界限值
比较检查区域圆的平均亮度与此处所设定的值，进行正反面判定。
检查区域直径 (mm)
指定检查区域圆的直径。
NG 对象
指定判定为错误的条件。
‧
黑
检查区域圆的平均亮度比“检查界限值”暗时，判定为错误。
‧
白
检查区域圆的平均亮度比“检查界限值”亮时，判定为错误。
5: 重试电极中心检测
适用于片状元件，且横方向 (E、W 方向 ) 端部的位置无法准确识别的元件。进行识别测试时，背景和电极 ( 引脚 ) 的明暗差 ( 对
比度 ) 不明显的元件等，可以使用。
芯片元件
5: 重试电极中心检测 元件例
N
S
E
W
仰视图
背景和电极(引脚)的明暗差不明显
N
S
EW
25705-P0-00
角度校正
元件端部的细小毛刺等在检测线上使贴装角度不稳定时，如果指定为“有”，则可使贴装角度保持稳定。
