A-51

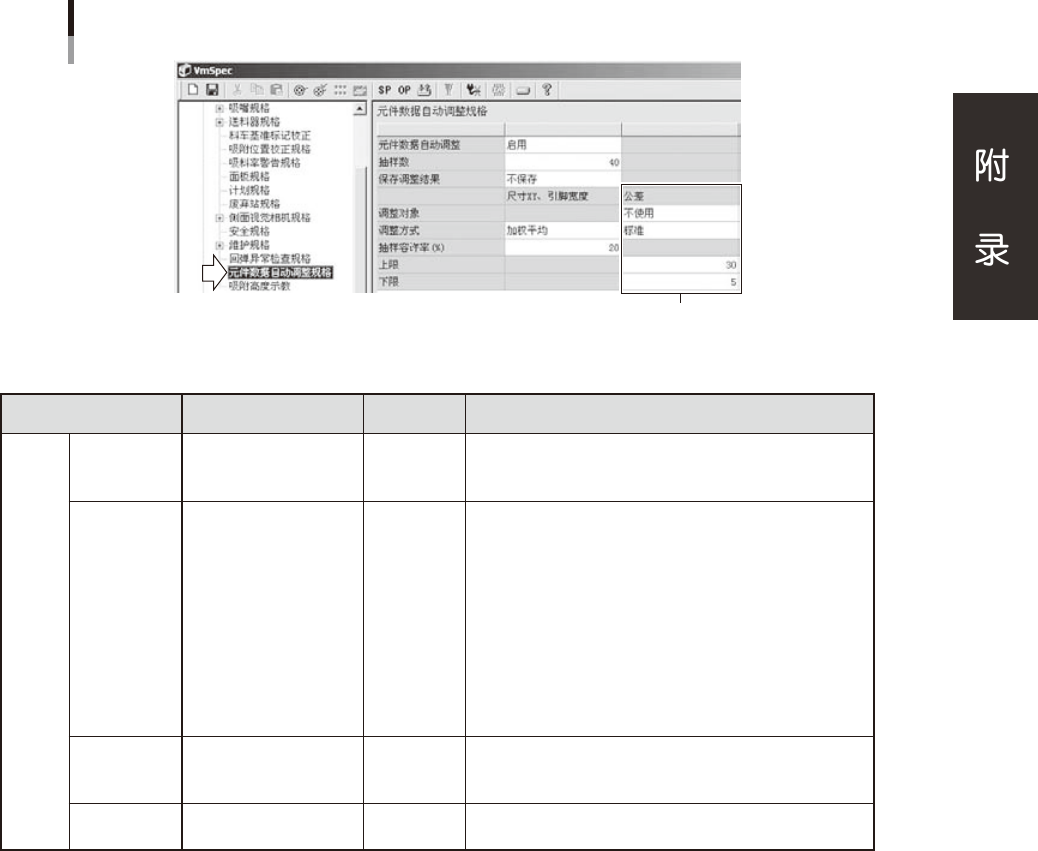

设置项目2/2
设置对象
26402-P2-00
■ 元件数据自动调整的设置项目 2/2
项目名 值域、选项 默认值 含义
公差
调整对象 不使用 / 使用 不使用
设置是否进行公差调整。
使用时，还需将 [ 元件 ] -“选项”画面中的“公差调整”也
设置为“启用”。
调整方式 标准 / 放宽 标准
标准 ：
根据抽样个数样品值的标准偏差计算公差。因公差随新样品
值的偏差而变动，所以可以始终以最佳公差进行生产。变动
范围为“上限”与“下限”之间。
放宽 ：
只要发生识别错误，为识别该元件，公差就会放宽 ( 最大到
“上限”为止 )。一旦放宽，将不会再缩小。
适用于下列情况。
1. 需要尽可能减少废弃元件。
2. 需要调查元件的偏差情况时。
3. 生产之后，准备将元件数据登录到元件数据库中时。
上限 (%) 1 〜 100 30
设置进行公差调整时的公差上限值。
“上限”栏中务必设置比“下限”大的值。否则，会显示
“Ea24747 ：基板程序错误”的错误提示。
下限 (%) 1 〜 100 5
设置进行公差调整时的下限值。
“调整方式”为“放宽”时，不使用。
A-52

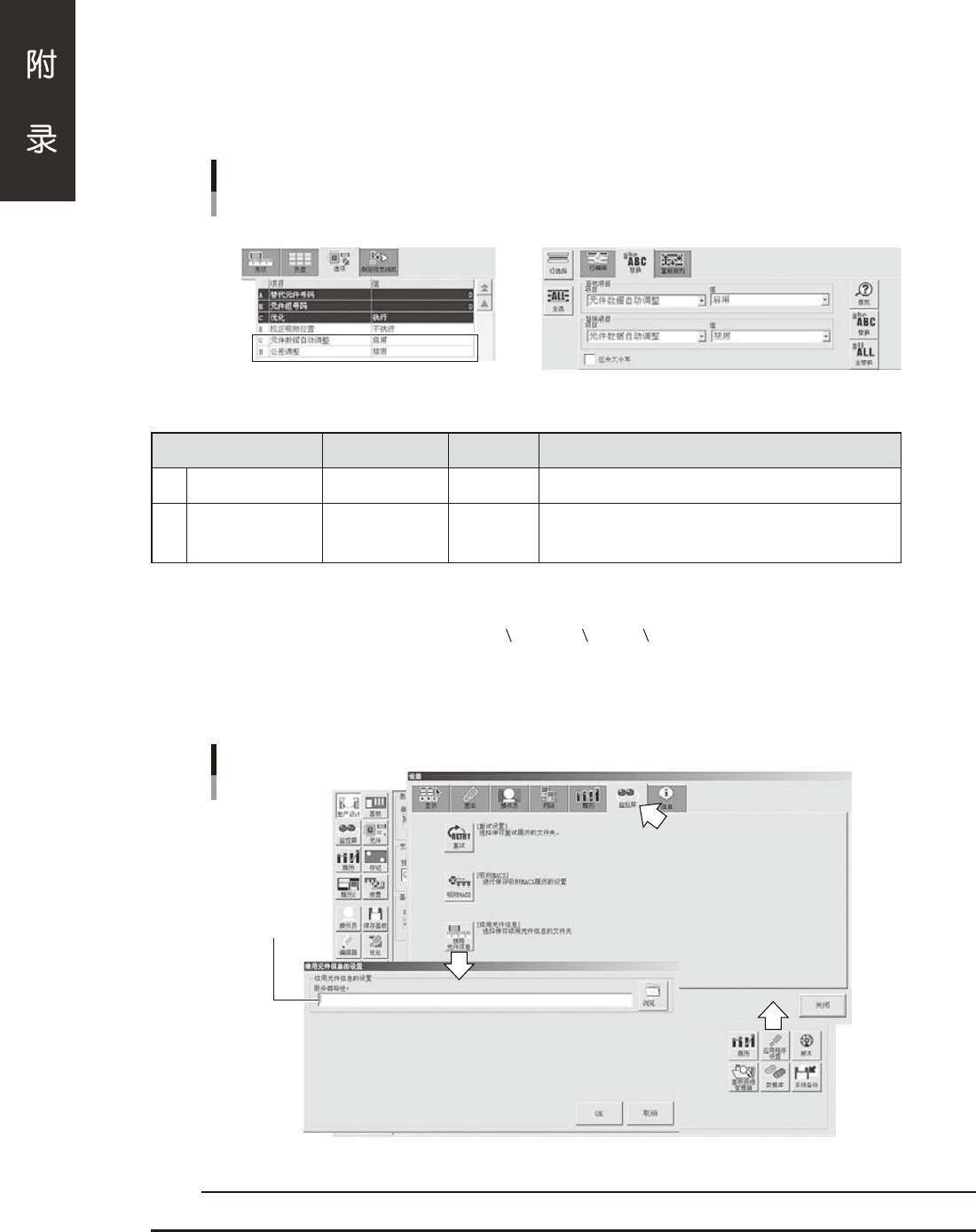

A4.3.2 元件信息
在 [ 元件 ] -“选项”选项卡画面，可以按元件分别设置是否使用元件数据自动调整功能。
‧
新建基板程序或读入已有的基板程序时
所有元件的“元件数据自动调整”的设置都为“启用”，“公差调整”的设置都为“禁用”。
‧
无需进行自动调整的元件
将“元件数据自动调整”的设置改为“禁用”。需要使用公差调整的元件，还需将其“公差调整”的设置改为“启用”。
‧
批量生产之前进行自动调整，但批量生产时无需进行自动调整时
在开始批量生产之前，在 [ 元件 ]-[ 辅助编辑 ]-“替换”选项卡画面将“元件数据自动调整”的设置替换为“禁用”。
按元件分别设置
元件信息
■ [元件] - [辅助调整] -“替换”选项卡画面■ [元件] -“选项”选项卡画面
26403-P2-00
■ 元件信息 ( 选项 ) 的设置项目
项目名 选项 默认值 含义
G 元件数据自动调整 禁用 / 启用 启用 设置是否启用元件数据自动调整功能。
H 公差调整 禁用 / 启用 禁用
设置是否使用公差调整功能。
“元件数据自动调整”的设置为“禁用”时，“公差调整”将
变灰无法使用。
A4.3.3 应用程序设置
元件信息续用文件的保存位置的默认设置为“D: Machine Status PartsTakeOver”。但，若将保存位置改为服务
器，可以在机器之间续用自动调整的结果。需要修改保存位置时，按“生产设计”画面的 [ 应用程序设置 ] 按钮，
打开“设置”-“监控屏”画面，按 [ 续用元件信息 ] 按钮，打开“续用元件信息的设置”画面，在“服务器路径”
中指定保存路径。
指定保存位置
在此指定
26404-P2-00
c
注意
指定的文件夹中的文件超过可保存的最大数时可能会被自动删除，因此请勿保存元件信息续用文件 (“Feeder_*.sts”) 以外的文件。
A-53
A5.元件数据自动创建功能
A5.1 功能概要
本功能，是可以根据元件图像自动创建元件数据与识别数据的功能。使用本功能，无论操作人员的技能如何，
都可以在短时间内创建高精度的元件数据。
■ 特长
‧ “
元件调整”画面中添加显示“适当值查找对象”的下拉框。
‧
选择查找对象之后，按 [ 适当值 ] 按钮，所选定的对象参数将被自动创建。
‧
“监控屏模式”下拉框中添加了“显示定义形状”选项。
‧
可以在图像显示区叠加显示元件识别图像与元件定义形状。
‧
元件信息表格中添加显示“校正组”、“校正类型”、“算法”、“外形尺寸 X(mm)”、“外形尺寸 Y(mm)”参数，
便于查看与修改设定值。
■ 限制事项
本功能有下述限制事项。
1.下列情况下，即使按 [ 适当值 ] 按钮，也不会自动创建“校正类型”与尺寸数据。
‧
从自动运行中的吸附错误画面或识别错误画面打开“元件调整”画面，按 [ 适当值 ] 按钮时。
‧
在“随机球栅编辑”画面与“针位置编辑”画面按 [ 适当值 ] 按钮时。
‧
选定使用独立相机进行识别的元件之后按 [ 适当值 ] 按钮时。
2.随机分布的 Ball 元件无法自动创建元件数据。
3.以元件形状的定义角度为 0 度状态的元件图像为基准，创建“形状基准角度”的设置为“标准”的识别数据。
4.元件的尺寸 (X、Y、反光引脚长、引脚宽度 ) 是根据电极的位置、发亮部分来测量，因此可能会与实际尺寸有差异。
5.需要分割才能识别的大型元件，无法自动创建元件数据。
6.若在贴装头未吸附元件的状态下按 [ 适当值 ] 按钮，可能会创建识别吸嘴形状的数据。
7.配备扫描相机与多视觉相机的贴片机，只使用多视觉相机进行识别。
