A-22
梯形容许误差 (%)
识别梯形元件时，为正确识别，可在 0 〜 255% 的范围内指定容许误差。
指定为 0 时，会视为长方形元件而不进行检查。输入的数值越大，梯形的上下底边的长度差越大。
参考
以“上下电极宽度的差 ÷ 窄边的电极宽度 ×100(%)”算出的数值，如果大于此处所设定的数值时，会发生错误。
3: 方向判定
适用于辨别芯片元件的方向。以圆 ( 以下称“检测圆”) 指定测量亮度的范围，比较该圆区域和 180 度相对方向上的圆区域
( 旋转对称位置 ) 的平均亮度，辨别方向。识别面如果有指示极性的标记等时，可以使用。
芯片元件
3: 方向判定 元件例(仰视图)
0˚ +180˚
亮度测量范围
(检测圆)
旋转对称位置
N
S
EW
25703-P0-00
检查对象
检测圆区域的平均亮度，比旋转对称位置的圆区域的平均亮度亮时，指定为“白”；暗时，指定为“黑”。
检测角度
指定使元件旋转多少度后判定方向。
‧
2 种角度
使元件旋转 0 度、180 度后判定方向时指定。
‧
4 种角度
使元件旋转 0 度、90 度、180 度、270 度后判定方向时指定。
最小亮度差
检测圆区域与旋转对称位置的圆区域的最小对比度，在 0 〜 255 的范围内设置。一般，设置为 0。
检测圆区域的平均亮度与旋转对称位置的圆区域的平均亮度的差，如果小于此处所设定的值时，会发生错误。
检测圆直径 (mm)
指定检测圆的直径。使用元件调整功能确认元件后输入数值。
检测圆中心位置 X、Y
指定检测圆的中心位置。输入从元件中心到检测圆中心的距离。
A-23
4: 中央部亮度检查
适用于辨别芯片元件的正反面。以圆 ( 以下称“检查区域圆”) 指定检查亮度的范围，测量元件中央部的平均亮度，辨别正
反面。
芯片元件
4: 中央部亮度检查 元件例(仰视图)
OK NG
N
S
EW
亮度测量范围
(检查区域圆)
25704-P0-00
检查界限值
比较检查区域圆的平均亮度与此处所设定的值，进行正反面判定。
检查区域直径 (mm)
指定检查区域圆的直径。
NG 对象
指定判定为错误的条件。
‧
黑
检查区域圆的平均亮度比“检查界限值”暗时，判定为错误。
‧
白
检查区域圆的平均亮度比“检查界限值”亮时，判定为错误。
5: 重试电极中心检测
适用于片状元件，且横方向 (E、W 方向 ) 端部的位置无法准确识别的元件。进行识别测试时，背景和电极 ( 引脚 ) 的明暗差 ( 对
比度 ) 不明显的元件等，可以使用。
芯片元件
5: 重试电极中心检测 元件例
N
S
E
W
仰视图
背景和电极(引脚)的明暗差不明显
N
S
EW
25705-P0-00
角度校正
元件端部的细小毛刺等在检测线上使贴装角度不稳定时，如果指定为“有”，则可使贴装角度保持稳定。
A-24

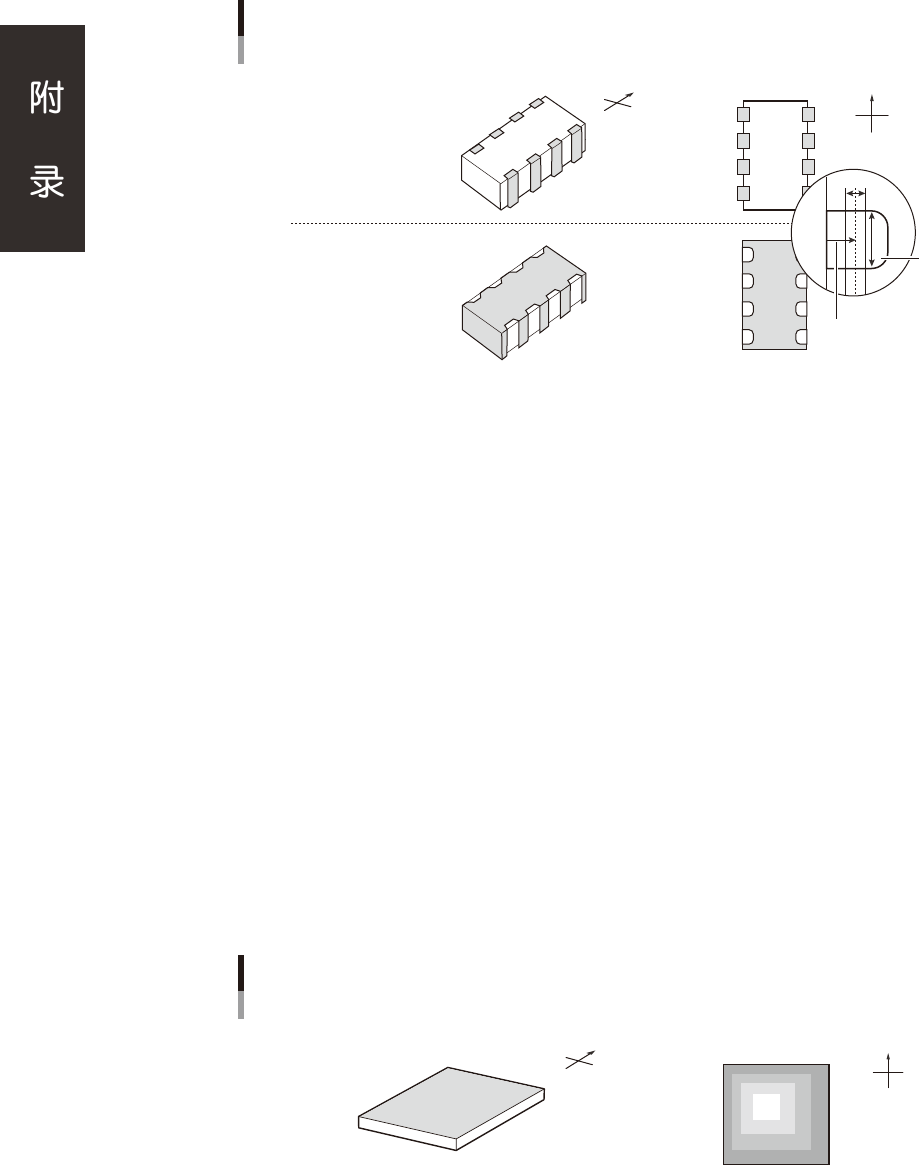

8: 芯片阵列识别
想要使用电极 ( 引脚 )，对电阻阵列、电容器阵列元件进行定位时使用。识别方法根据电极类型不同会有所不同。
芯片元件
8: 芯片阵列识别 元件例
N
S
EW
N
S
E
W
仰视图
引脚
检测线位置
电极类型：电阻
电极类型：电容
A
B
25706-P0-00
检测线宽度 ( 如上图 A)
指定检测引脚用的检测线的宽度。在不超过引脚宽度看上去较稳定的范围内，如果设置为较大的值，可避免引脚受噪点等的
影响。
引脚根数
指定 E、W 方向中任一方向的引脚根数。
引脚间距 (mm)
准确输入引脚间的宽度。
引脚宽度 (mm)( 如上图 B)
输入端子部分的宽度。
反光引脚长 (mm)
输入识别时发亮部分的引脚的长度。
电极类型
指定电极的形状。
如上图上侧的形状时，指定为“凸 ( 电阻 )”；如下侧的形状时，指定为“□ ( 电容器 )”。
■ 裸芯片
12: 尺寸匹配识别
适用于识别面有明暗差 ( 反光不均 )，且用“标准”算法无法准确识别的芯片元件。更改界限值，提取接近外形尺寸的边缘。
裸芯片元件
12: 尺寸匹配识别 元件例
N
S
E
W
N
S
EW
仰视图
