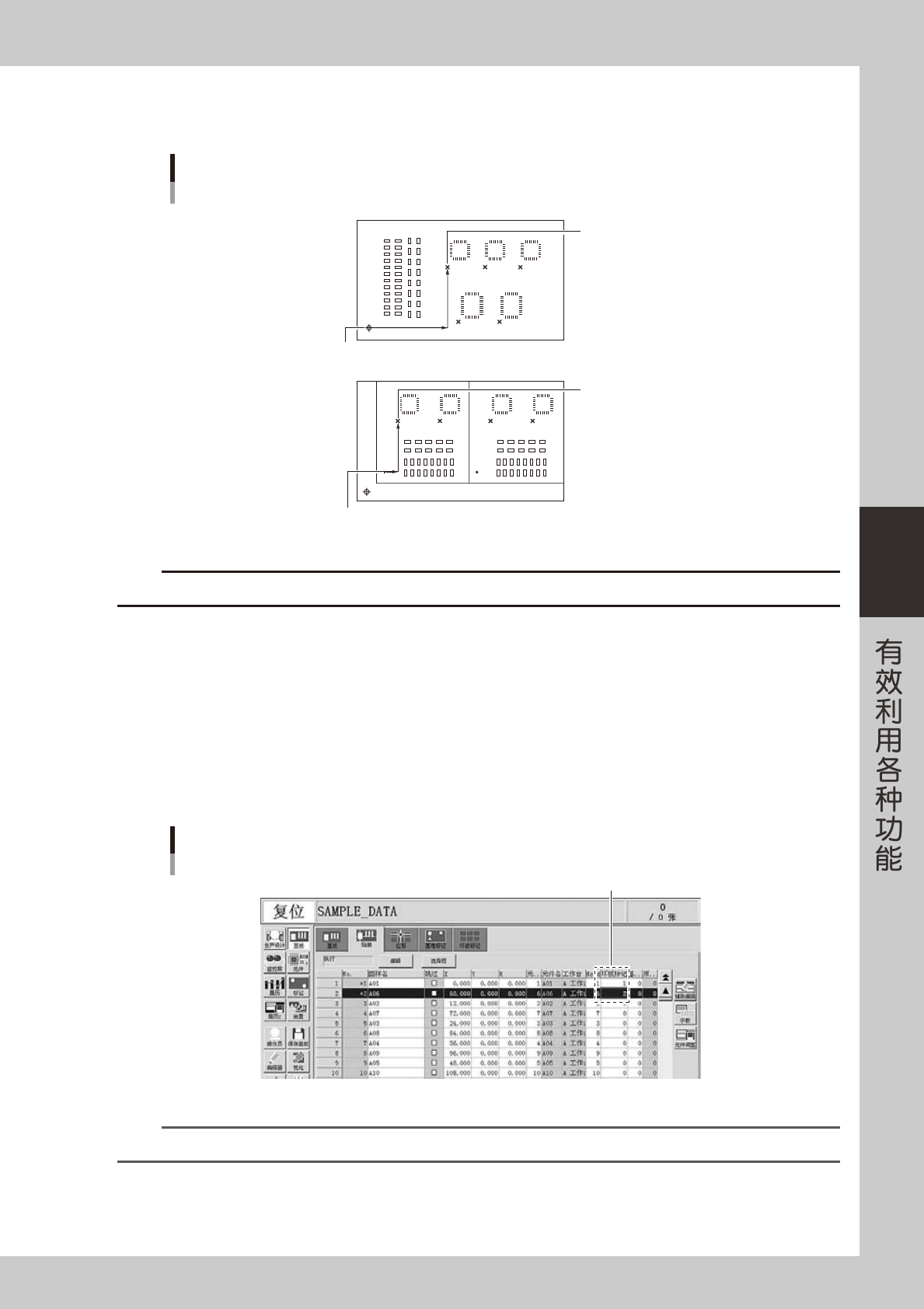

4-9
4
2. X1、Y1
以 mm 为单位输入从基板原点 ( 以拼板原点为基准时，从拼板原点 ) 到坏板标记的位置坐标。
局部坏板标记的XY坐标
X
X
Y
Y
坏板标记
坏板标记
■ 以拼板原点为基准时
■ 以基板原点为基准时
拼板原点
基板原点
25402-P2-00
c
注意
用示教输入 XY 数据时，必须先设置基板原点 ( 拼板原点 ) 数据后再用示教输入 XY 数据。
3. 标记
输入局部坏板标记用的标记号码 ( 标记信息中的“No.”栏的号码 )。
4. 局部
使用默认设置 ( 执行 )。
4
输入坏板标记。
1. 选择“贴装”选项卡，将光标对准想要使用局部坏板标记功能的贴装数据行。
2. 在“坏板标记”栏输入在“坏板标记”选项卡中所输入的局部坏板标记的“No.”栏号码。
“贴装”选项卡
局部坏板标记No.
26401-P2-00
n
要点
局部坏板标记功能，在自动切换生产品种功能中也可以使用。

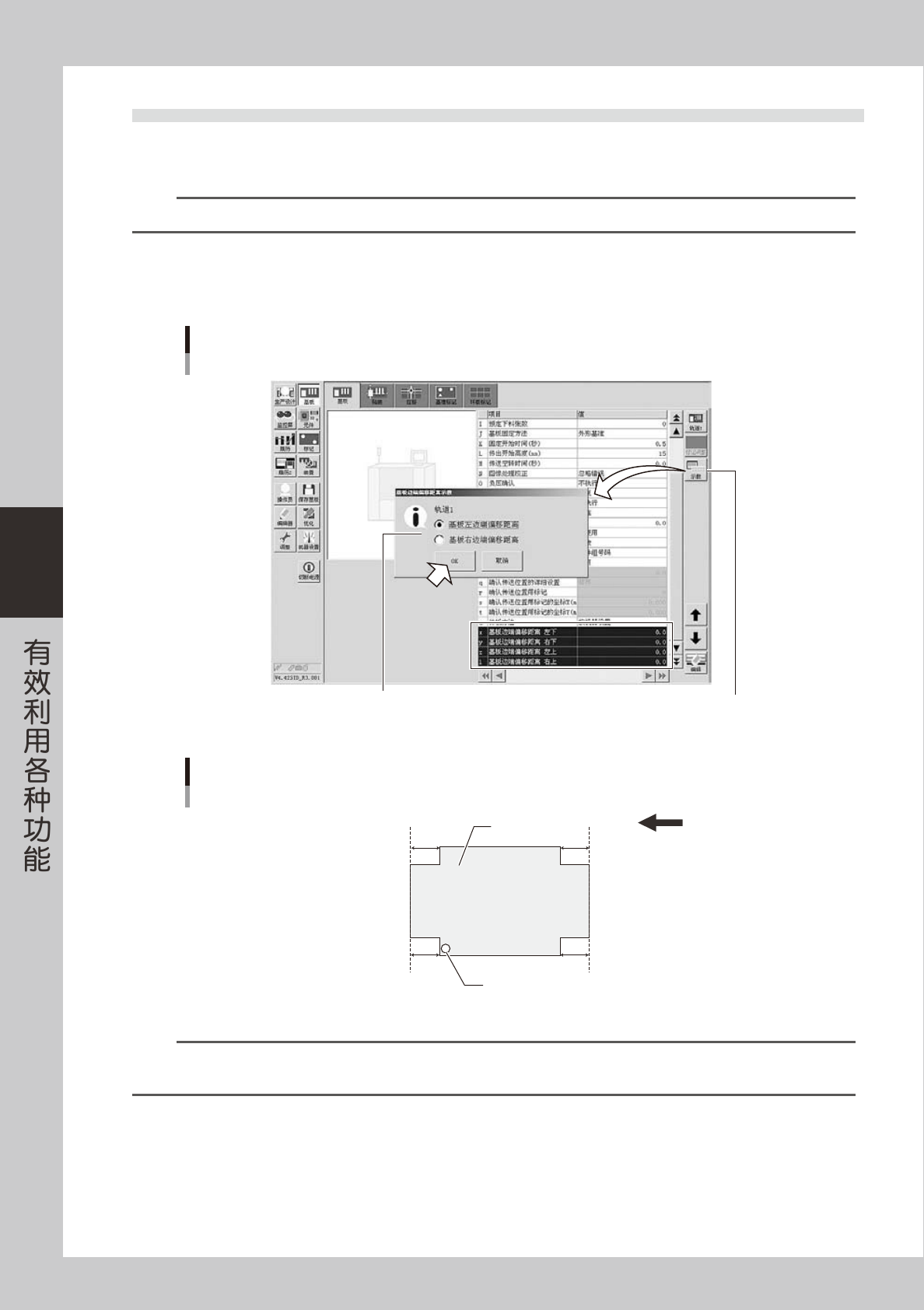

4-10
4
1.2 使用基板边端偏移距离 (YSM40)
根据基板的切口、边的形状，基板检测传感器有无法检出基板边端的情况。此时，可以设置基板边端到传感器检
测位置之间的距离，使基板的停止位置偏移所设置的距离。
n
要点
可以使用本功能的软件版本必须在 V4.42STD R1.000 以上。
1
点击基板边端偏移距离参数之后，按 [ 示教 ] 按钮。
显示选择基板边端的对话框之后，选择想要示教的基板边端并按 [OK] 按钮。
基板边端偏移距离
[示教]按钮
[示教]按钮
选择想要示教的基板边端
26452-P2-00
基板边端偏移距离
传送方向(右→左)
基板边端
基板
传感器检测位置
基板边端
x y
z
1
z : 基板边端偏移距离 左上
1 : 基板边端偏移距离 右上
x : 基板边端偏移距离 左下
y : 基板边端偏移距离 右下
25413-P2-00
n
要点
‧
轨道 1 使用的基板设置“x. 基板边端偏移距离 左下”、“y. 基板边端偏移距离 右下”。
‧
轨道 2 使用的基板设置“z. 基板边端偏移距离 左上”、“1. 基板边端偏移距离 右上”。

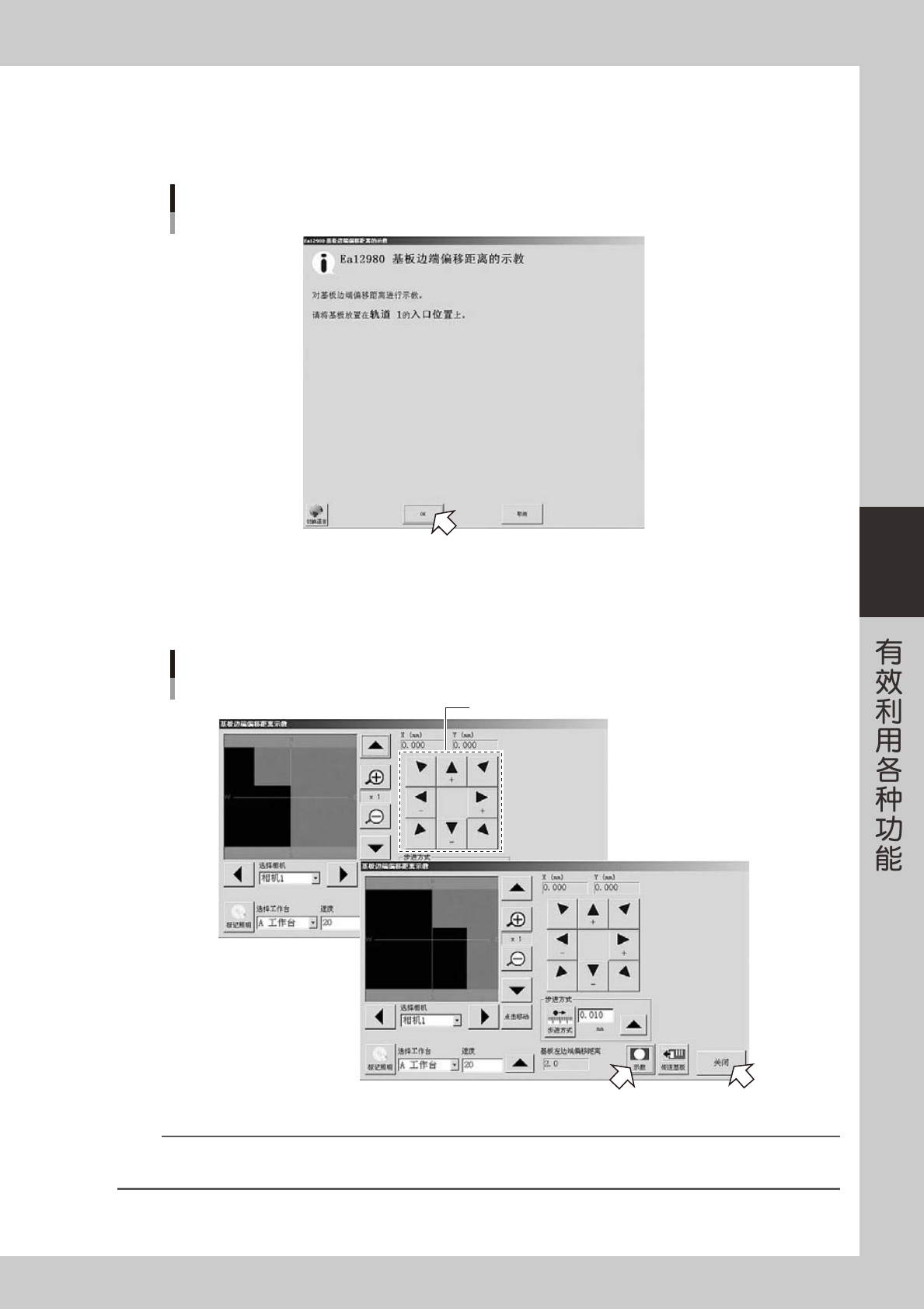

4-11
4
2
按照画面提示，在传入口放置基板。
显示提示画面之后，按照画面的提示，在传入口处放入基板后按 [OK] 按钮。
基板被传到固定位置之后，基准标记识别相机会移到传感器开始反应的位置上方并显示示教画面。
基板边端偏移距离
提示画面
26453-P2-00
3
进行示教。
用箭头按钮使基板边端显示在画面的中心之后，按 [ 示教 ] 按钮。
基板边端偏移距离
示教画面
用箭头按钮使基板边端移到画面的中心
26454-P2-00
参考
如果按 [ 传送基板 ] 按钮，基板会移到入口或出口之后再次被传到传感器位置。想要重新进行示教或想要确认示教得到的值时，
可以使用该按钮。
