2-12
2
1.4.1 基板基准标记功能
基板基准标记功能，是使用两个 1 组的基准标记，对整个基板进行位置校正的功能。
特别对基板固定的不均衡现象非常有效。1 张基板必须至少有 1 对的基准标记。如下图所示，输入以基板原点为
基准的标记 1 和标记 2 的 XY 坐标 (mm)。
标记1 (X1, Y1)
标记2 (X2, Y2)
基板基准标记
基板原点
25212-P2-00
1.4.2 拼板基准标记功能
拼板基准标记功能，是使用各个拼板两个 1 组的基准标记进行位置校正的功能。特别对基板固定不均衡的现象非
常有效，每个拼板至少必须有 1 对基准标记。如下图所示，输入以基准拼板的原点为基准的标记 1 和标记 2 的 XY
坐标 (mm)。
标记1 (X1, Y1)
标记2 (X2, Y2)
基准拼板原点
拼板基准标记
拼板2
25213-P2-00
c
注意
拼板基准标记功能，只有在位移信息中设置了“拼板基准标记”的基板程序 ( 使用拼板位移的拼板基板程序 ) 才可以使用。
2-13
2
1.4.3 局部基准标记功能
以贴装数据为单位设置的类型有“点基准标记”、“局部基准标记”和“4 点基准标记”3 种，统称“局部基准标记”。
基板基准标记和拼板基准标记是对基板和拼板的整体位置进行校正，局部基准标记则是对局部的位置进行校正。
1. 点基准标记
点基准标记功能，是对特定的元件贴装位置进行校正的功能。一般，基板越大图样配置的歪斜、扭曲、伸缩等现象越明显。
在大型基板中贴装引脚间距小的 QFP 时，使用此功能非常有效 ( 基板基准标记与拼板基准标记对固定基板的不均衡现象很有
效，但是对在大型基板中贴装引脚间距小的元件却无效 )。
此功能是使用设置在想要校正的元件的贴装位置图样附近的两个 1 组的标记进行校正 ( 标记形状可以不相同 )。在各个元件
处选择同类型的、对角位置上的 1 对标记。
贴装中心位置
点基准标记
第1点标记 (X1, Y1)
第2点标记 (X2, Y2)
25214-P2-00
2. 局部基准标记
局部基准标记功能，是用 1 对基准标记对特定区域的多个元件的贴装位置进行校正的功能。如果 1 台传送载板中有几张不同
种类的基板，使用局部基准功能，能有效地对每张基板分别进行位置校正。选择各区域对角位置上的标记 ( 形状可以不相同 )
作为基准标记。
基板原点或拼板位移
第1点标记 (X1, Y1)
局部基准标记
第2点标记 (X2, Y2)
25215-P2-00
2-14
2

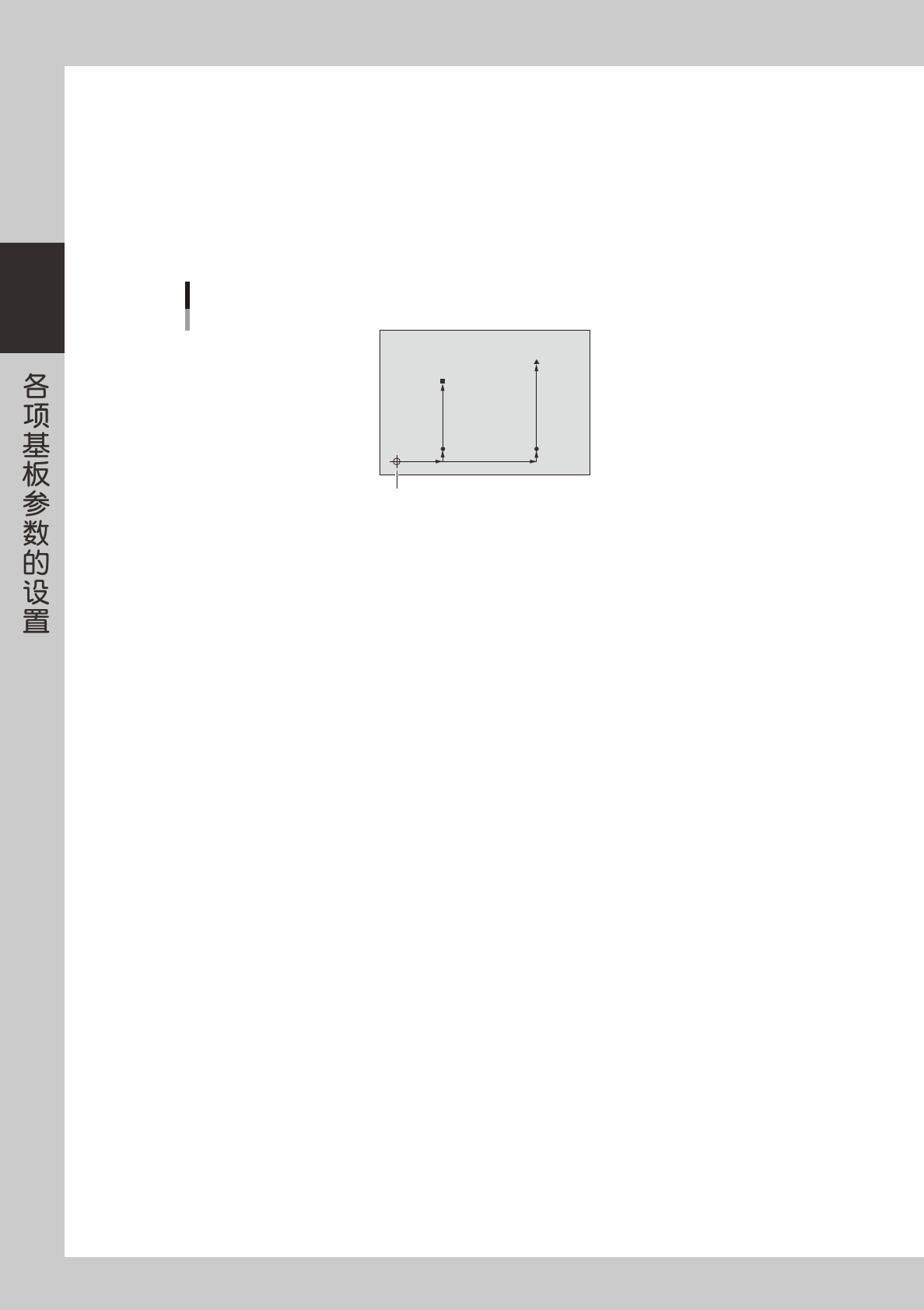

3. 4 点基准标记
4 点基准标记功能是对基板上的 4 个基准标记进行视觉识别，根据识别结果对元件贴装位置进行校正的功能。
适合下列情况使用 ：
·具有符合条件的 4 点以上基准标记的基板
·大型基板
·容易发生伸缩、变形现象的材质做的基板 ( 如碳酸纸、纸、环氧玻璃、柔性基板等 )
数据的设置方法基本上与点基准标记、局部基准标记相同。但，4 点基准标记因有 4 个基准标记坐标，所以 1 组 4 点基准标
记需 2 行 (4 局部主和 4 局部次 ) 基准标记数据区。
(50, 10)
(200, 10)
(50, 150)
(0, 0)
(200, 200)
第3点标记
基板原点
4点基准标记
第2点标记
第4点标记
第1点标记
25216-P2-00
