CPP2157620_SMT_Programming_C程序编辑手册.pdf - 第221页
4-53 4 7.4 错误提示 下面，介绍运行过程中可能会显示的错误提示及其解决方法。 编号 错误名和内容 Ea2755 智能识别数据读入错误 状态 智能识别数据的读入失败了。 原因 是无效的样板数据。 没有样板数据。 解决方法 请确认样板数据是否已正常创建完成。 Ea12815 此元件不是智能识别的对象元件 状态 对检测出的边缘进行检查的结果为 ： 可能此元件不是智能识别的对象元件。 请查找原因并解决后，重新捕捉图像。 原因 …
4-52
4

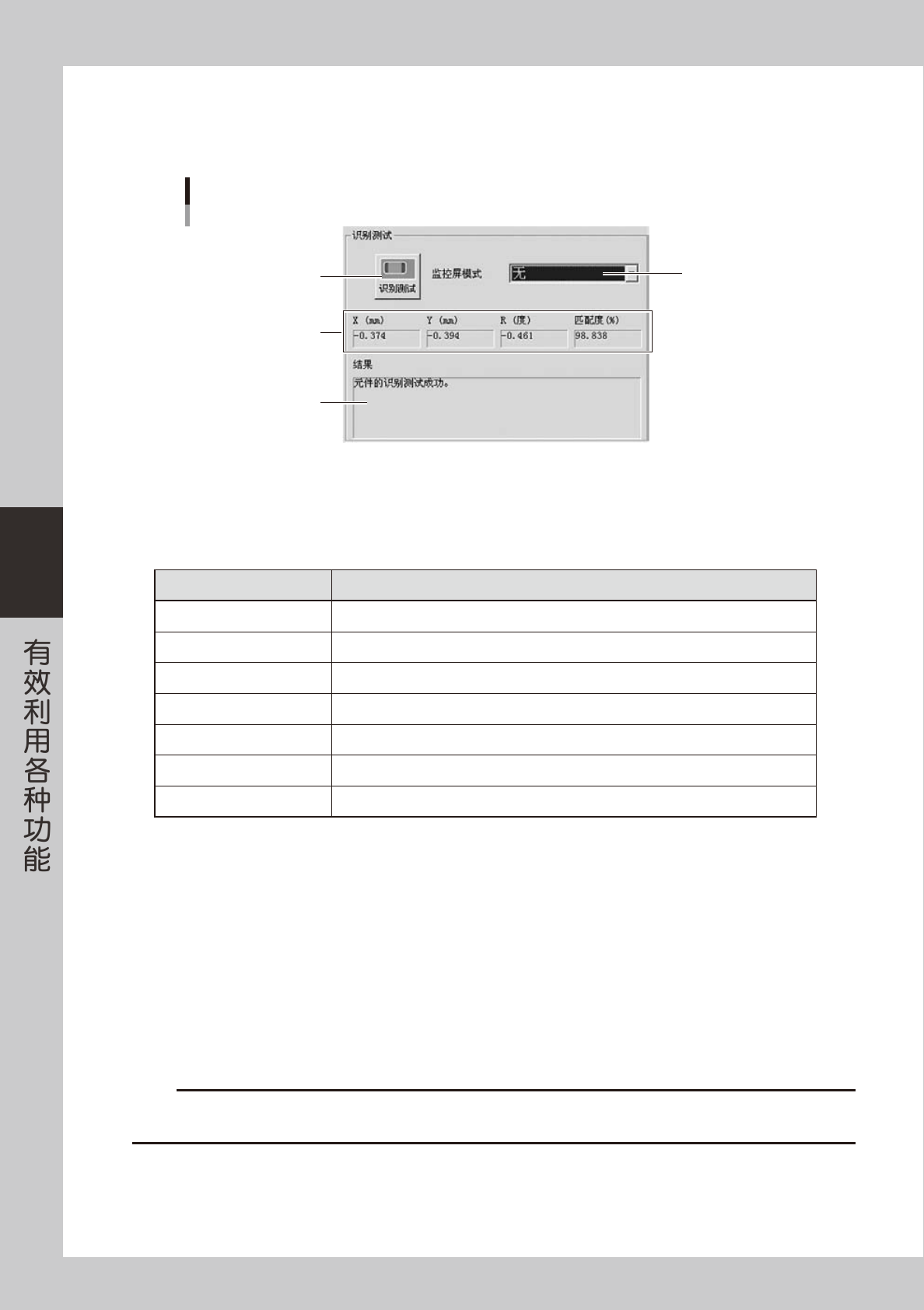

10. 进行识别测试
用创建的样板数据和设置的识别条件进行识别测试。
确认识别结果是否有异常。
“识别测试”分组框
4
3
1
2
26466-P2-00
1. [ 识别测试 ] 按钮
按该按钮，开始识别测试。
2. “监控屏模式”下拉框
切换想要在图像显示区中显示识别结果时的显示模式。
模式 说明
无 只显示元件的图像。
识别结果 显示识别测试测得的结果数值。
检测范围 显示边缘检测范围。
样板 显示样板。
边缘位置 显示检测出的边缘。
最终位置 显示元件的中心。
详细设置 想要同时以各种模式显示识别结果时使用 ( 设置想要在画面上显示的项目 )。
3. “X”、“Y”、“R”、“匹配度”显示框
显示识别结果。
X、Y、R ：显示识别结果与识别基准之差。
匹配度 ：显示识别结果的匹配度。
4. “结果”显示框
以文本形式显示识别结果。
如果识别失败，会显示出错的原因、错误编号。
11. 保存样板数据
按 [OK] 按钮，保存创建的样板数据。
c
注意
按 [OK] 按钮后，画面会返回元件调整画面，所创建的样板数据被保留到元件调整用的元件数据中。
但，在元件调整画面，如果按 [ 取消 ] 按钮，所创建的样板数据也会随元件数据一起被废弃，请务必注意。
4-53
4
7.4 错误提示
下面，介绍运行过程中可能会显示的错误提示及其解决方法。
编号 错误名和内容
Ea2755
智能识别数据读入错误
状态 智能识别数据的读入失败了。
原因
是无效的样板数据。
没有样板数据。
解决方法 请确认样板数据是否已正常创建完成。
Ea12815
此元件不是智能识别的对象元件
状态
对检测出的边缘进行检查的结果为 ：可能此元件不是智能识别的对象元件。
请查找原因并解决后，重新捕捉图像。
原因 检测出的边缘数太少。
解决方法
1.将边缘检测框设置为可以框住整个元件。
2.修改照明设置 ( 照明类型、照明级别 )。
Ea12816
智能识别未检测出边缘
状态
对检测出的边缘进行检查的结果为 ：没有检测出边缘。
请查找原因并解决后，重新捕捉图像。
原因 检测出的边缘数为 0。
解决方法
1.使元件吸附在吸嘴的中心。
2.修改照明设置 ( 照明类型、照明级别 )。
Ea12817
智能识别的检测范围太大
状态
对检测出的边缘进行检查的结果为 ：检测范围太大。
请查找原因并解决后，重新捕捉图像。
原因 边缘检测用的检测范围太大。
解决方法 如果边缘检测框太大，请改为可以框住整个元件的最小范围。
Ea12818
智能识别的边缘数异常
状态
样板的边缘数异常。
请查找原因并解决。
原因
样板的边缘数在以下范围内。
0〜99之间
1000 以上
解决方法
请按照下列提示进行调整，使边缘数进入 100 〜 999 之间。
边缘数在 0 〜 99 之间时
1.恢复已删除的边缘。
2.降低边缘界限值。
3.降低压缩比。
边缘数在 1000 以上时
1.删除不必要的边缘。
2.增大边缘界限值。
3.提高压缩比。
Ea12820
智能识别用图像的捕捉未完成
状态 智能识别用图像的捕捉没有完成。
原因 智能识别样板创建用图像的捕捉没有完成。
解决方法 请吸附元件并捕捉图像。
Ea12821
智能识别的边缘检测错误
状态 未能检测出边缘。
原因 边缘检测失败了。
解决方法 请修改元件信息。
第 5 章 利用编辑器编辑
本章主要介绍只有编辑器可以操作的功能。
目录
1. 分割元件 5-1
2. 用元件号码整理 5-2
3. 拼板位移 5-3
3.1 创建拼板位移数据 5-3
3.2 间距扩展功能 5-6
3.3 拼板位移的扩展、还原 5-8
3.3.1 拼板位移的扩展 5-8
3.3.2 拼板位移的还原 5-10
4. 操作基板文件 5-11
4.1 将 VIOS 保存为 YGX 5-11
4.2 将 YGX 保存为 VIOS 5-13
