2-48
2

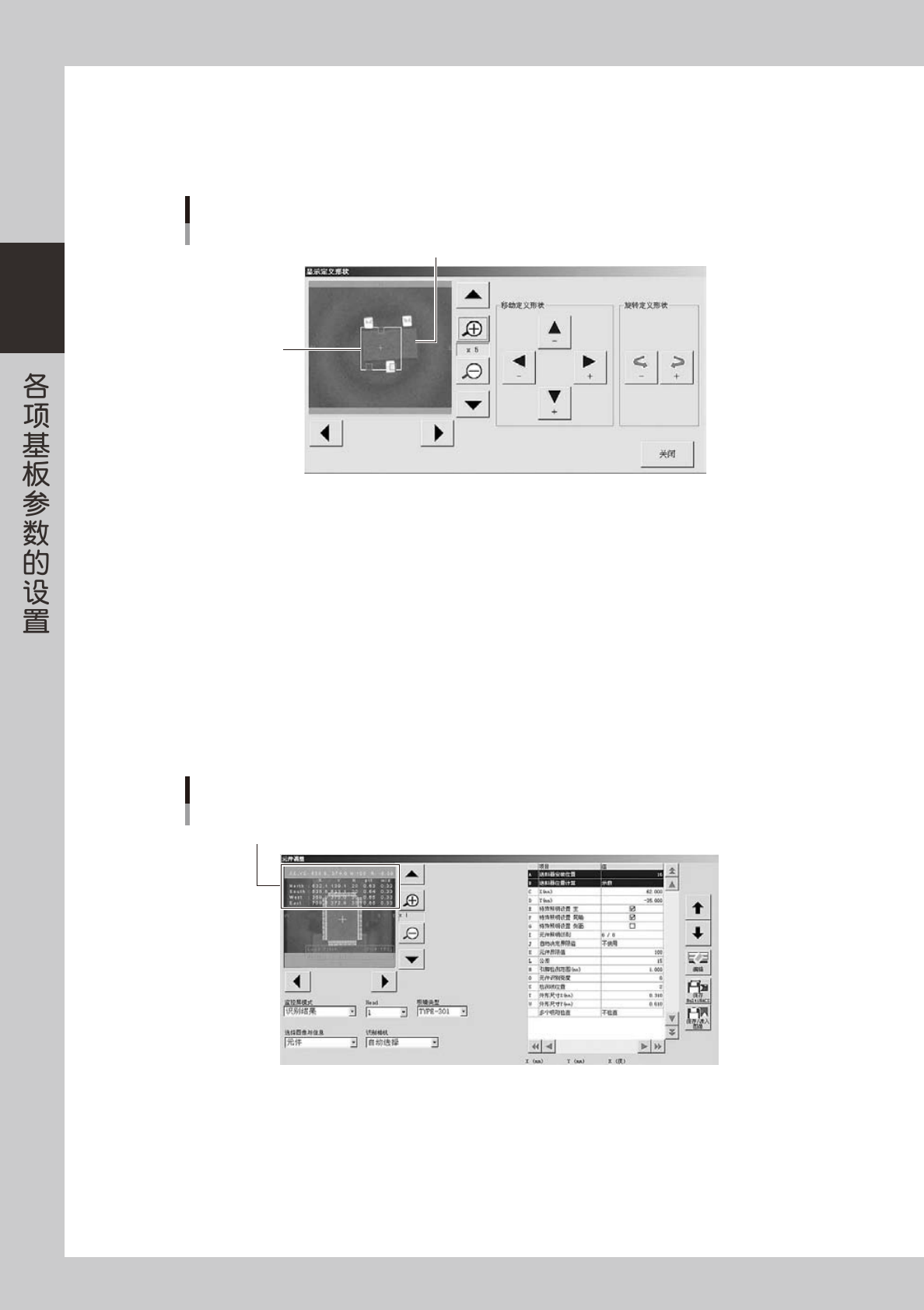

■ 图像识别状态的确认方法 1 ( 定义形状 )
1.仔细确认画面上的元件形状后，按 [ 显示定义形状 ] 按钮。
画面显示元件信息中所设置的元件形状，确认是否与识别测试时的图像一致。如果角度不一致，则必须暂时停止元件调整，
先修改“吸料”参数画面的“吸附角度”。
实际的元件形状
定义形状
显示定义形状的画面
26252-P2-00
2.确认元件的大小、引脚的数量等参数是否正确。
将元件调整画面的“监控屏模式”设置为“识别结果”后，重新对元件进行识别测试。结果显示后，将识别得到的数值输
入形状信息中。
3.返回元件调整画面，按 [ 适当值 ] 按钮对元件参数进行优化。优化完成后，自动在参数中输入适当值。
4.再次对元件进行识别测试。多次进行识别测试后，如果没有发生错误便可终止。
将元件调整画面的“监控屏模式”改回到“无”。
■ 图像识别状态的确认方法 2 ( 监控屏模式 )
发生错误或识别成功但不稳定时，可以切换监控屏模式确认图像。
· 识别结果
可确认中心位置和数值。可确认引脚数、引脚间距、引脚宽度等。
显示引脚数、引脚间距、引脚宽度等
监控屏模式为“识别结果”时
26253-P2-00
2-49
2
· 2 值图像
可确认 2 值图像、中心位置、数值及搜索范围。显示识别结果与检测范围 ( 检测引脚边端用的范围 )。
监控屏模式为“2值图像”时
显示识别结果
显示检测范围
26254-P2-00
· 检测范围
可确认搜索范围和检测到的引脚边端。显示检测引脚边端用的检测范围，并以十字标记显示所检出的引脚边端。
监控屏模式为“检测范围”时
以“+”显示引脚边端
显示搜索范围
26255-P2-00
· 基准位置
可确认引脚前端。引脚前端以十字标记显示。
监控屏模式为“基准位置”时
以“+”显示引脚前端
26256-P2-00
2-50
2
· 检测线
可确认检测引脚的检测线。在想要检测的引脚的位置显示直线。
监控屏模式为“检测线”时
以直线显示检测线
26257-P2-00
· 边缘位置
可确认引脚中心 ( 务必注意前端为圆形等无法简单确认的情况 )。
监控屏模式为“边缘位置”时
显示引脚中心
26258-P2-00
· 最终位置
可确认中心位置及引脚边的中心线。显示元件中心位置及各引脚边中心的连接线。
监控屏模式为“最终位置”时
显示元件中心与引脚边中心的连接线
26259-P2-00
