4.1 贴装中切带
根据送料器实际传送料带的长度 ( 走带长度 )，在贴装动作中进行切带。
· 走带长度
以送料器为单位，根据吸附元件时元件的送料间距和走带次数计算长度。在使用同一料带切刀的送料器中，以走带长度最长
的送料器为基准，判断是否切带。
走带长度
26330-P2-00
· 走带间距
使用在料带安装站或脱机设置用电源站给 SS 送料器设置 ( 内存 ) 的走带间距或在基板程序中设置的送料间距进行计算。
· 切带时机
切带动作，从识别元件开始在贴装元件的过程中进行。
但，如果在开始传送下一吸附组的元件时还未完成切带，则停止贴装直至完成切带。
· 切带的条件
在机器设置中可以设置“标准切断长度”和“最长切断长度”。是否在贴装中切带，根据走带长度是否在“标准切断长度”
〜“最长切断长度”之间判断。
1.走带长度超过最长切断长度时，必定切带。
2.走带长度超过标准切断长度时，原则上进行切带。
n
要点
在切带动作正常结束时，走带长度的计数自动复零。
■ 暂不切带的情况
· 料带切刀上的多个送料器同时超过标准切断长度但不足最长切断长度时，对走带长度较长的进行切带，对较短的暂不切带。
· 即使超过标准切断长度，如果该吸附组所使用的贴装头低于配备的贴装头个数时，为不使贴装动作等待暂不切带。
4.2 传送中切带
贴装完成后，只要向出口传送基板就在所有料带切刀无条件进行切带。但，不使用背面侧送料器架且安装在背面
侧的送料器在上次切带之后，一次也没有传送过料带的话，背面侧料带切刀不进行切带。
· 切带时机
完成基板的贴装后，解除基板的固定状态，向出口传送基板的过程中，进行切带。
· 切带的条件
完成基板的贴装后，只要向出口传送基板就切带。所有设置为有效的料带切刀都进行切带。
3-25
3
4.3 其它设置

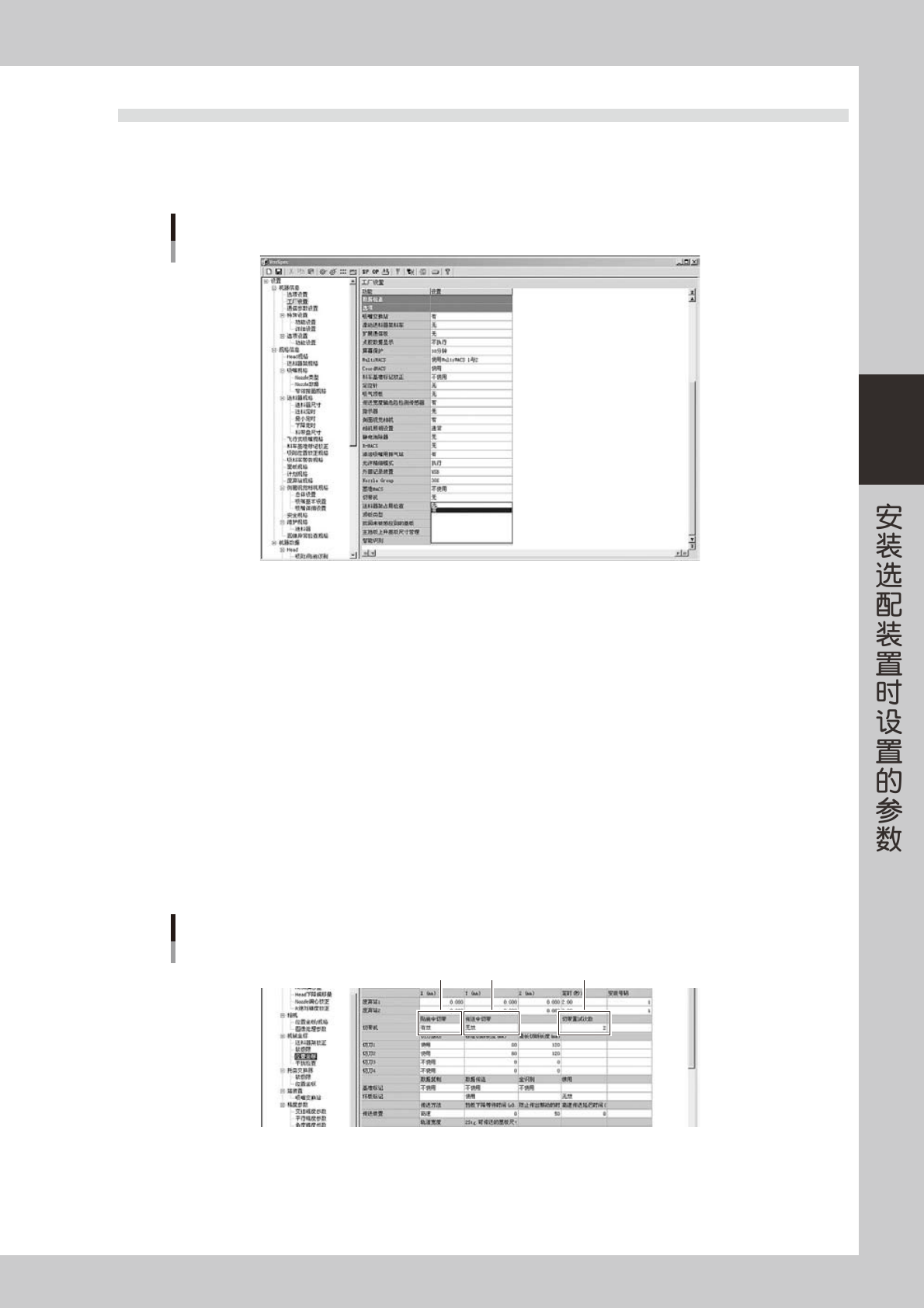

■ 使用切带机的设置
想要使用料带切断功能，设置为“有”。如果设置为“无”时，切带机的所有功能都会无效。
使用切带机的设置
26331-P2-00
■ 料带切刀的共享设置
1. 贴装中切带
设置为“有效”时，在贴装过程中进行切带。
2. 传送中切带
设置为“有效”时，在传送过程中进行切带。
3. 切带重试次数
机器设置画面的“切带重试次数”栏指定为“1”以上的数值时，如果切带出错会连续重试切带直至达到指定的次数。
( 可以在 0 〜 255 的范围内设置 )
继续自动运行，直至切带失败次数超过设定的次数。此时，在进行下 1 次切带时重试切带。
如果不想重试切带时，设置为 0。
〈重试切带时的其它动作〉
‧
切带连续失败次数按各料带切刀分别计数，完成切带后自动复零。
‧
如果在达到“最长切断长度”的状态下切带失败，则无条件报错停机。
料带切刀的共享设置
1 2 3
26332-P2-00
3-26
3
■ 分别设置各料带切刀
安装在前后侧的料带切刀可以分别设置下列项目。一般，前侧为“切刀 1”，后侧为“切刀 2”。
1. 切刀驱动
如果设置为“使用”，则料带切刀为驱动的对象。
如果设置为“不使用”，除了按“装置”画面的 [ 切刀 1] 和 [ 切刀 2] 按钮以外，料带切刀不会作动。
2. 标准切断长度 (mm)
只有将“贴装中切带”设置为“有效”时，此参数才有效。
原则上，走带长度超过此长度时，进行切带。但，根据条件不同，也有暂不切带的情况。
3. 最长切断长度 (mm)
只有将“贴装中切带”设置为“有效”时，此参数才有效。
走带长度超过此长度时，必定切带。
n
要点
“标准切断长度 (mm)”的输入值必须小于“最长切断长度 (mm)”的输入值。

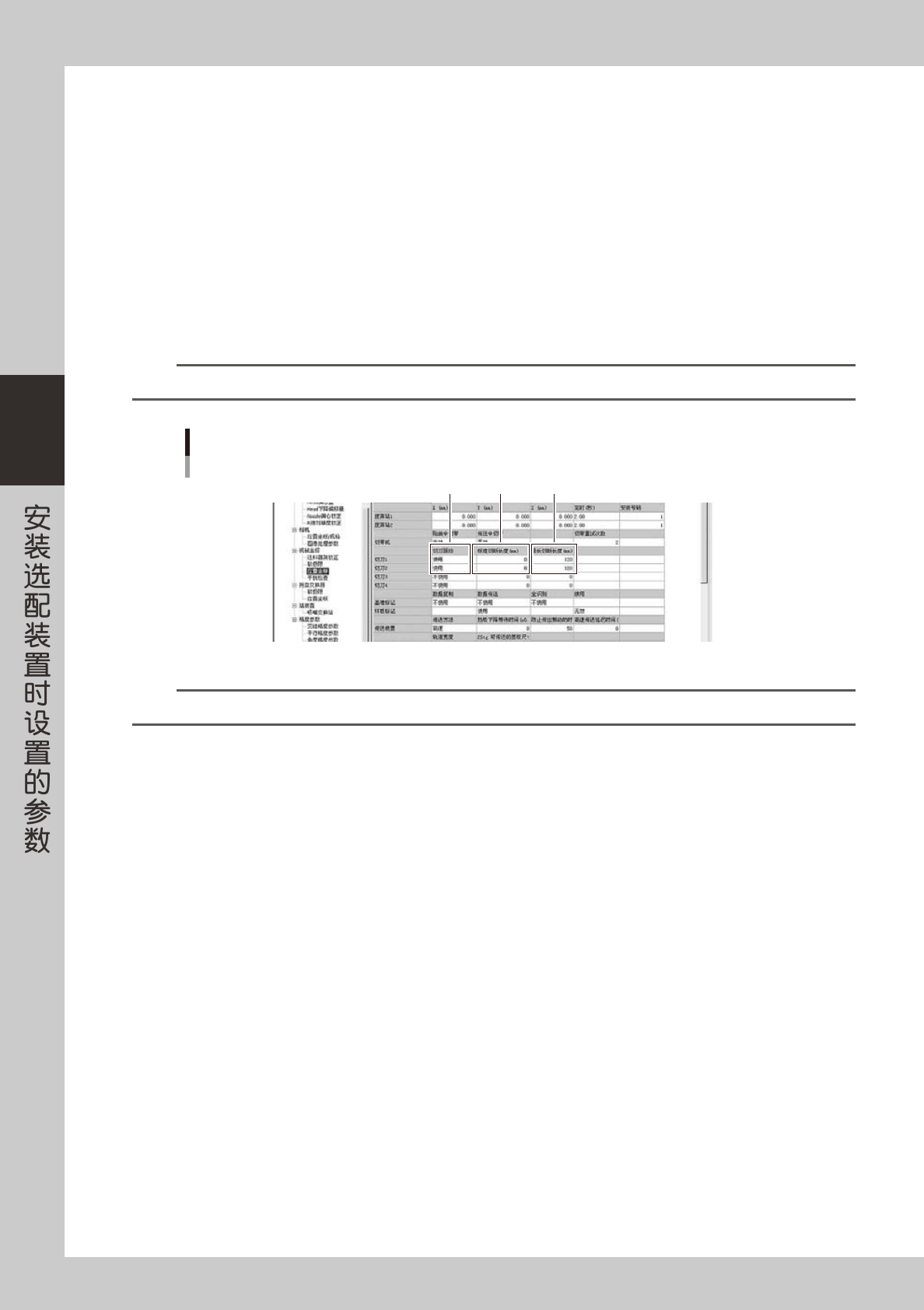

分别设置各料带切刀
1 2 3
26333-P2-00
n
要点
使用切刀 3 和切刀 4 的 4 切刀规格为特别定制。
