2-28
2
D: 供料形态
设置以何种形式供给元件
· 带 式
以纸带、凸型载带、粘性编带等供给元件时使用。
‧
杆 式
以宽幅多杆式送料器供给元件时使用。
· 托盘式
以 sATS、sATSII、ATS15、cATS、cATS10、dYTF 等外部供料装置供给元件时使用。
E: 送料器类型
显示供给元件的送料器类型。
此参数在设置“R料带种类”时自动设置。
R: 料带种类
元件供给形态为“带式”时设置。
参照下表从下拉框中选择料带的种类。选择料带种类后，“E送料器类型”栏会自动设置。
元件供给形态 料带种类 送料器类型 元件供给装置的种类
带式
8mm
料带
8mm
带式
8mm
带式送料器
(
包含
8mm1005
、
0603
用
)
12mm
料带
12mm
长间距
12mm
带式送料器
(
包含
12mm
凸型载带
)
16mm
料带
16mm
凸型载带
16mm
带式送料器
24mm
料带
24mm
凸型载带
24mm
带式送料器
32mm
料带
32mm
凸型载带
32mm
凸型载带式送料器
44mm
料带
44mm
凸型载带
44mm
凸型载带式送料器
56mm
料带
56mm
凸型载带
56mm
粘性编带式送料器
72mm
料带
72mm
凸型载带
72mm
凸型载带式送料器
88mm
料带
88mm
凸型载带
88mm
凸型载带式送料器
104mm
料带
104mm
凸型载带
104mm
凸型载带式送料器
120mm
料带
120mm
凸型载带
120mm
凸型载带式送料器
136mm
料带
136mm
凸型载带
136mm
凸型载带式送料器
152mm
料带
152mm
凸型载带
152mm
凸型载带式送料器
168mm
料带
168mm
凸型载带
168mm
凸型载带式送料器
184mm
料带
184mm
凸型载带
184mm
凸型载带式送料器
200mm
料带
200mm
凸型载带
200mm
凸型载带式送料器
4mm
料带
4mm
带式
4mm
带式送料器
料带类型
A
〜
D
带式
A
〜
D
使用上述以外的带式送料器时设置。
但是，必须预先在“送料器规格信息”中进行设置。
备用
1
〜
10
备用
1
〜
10
F: 送料间距
从下拉框中选择传送元件的间距。
n
要点
只有将“机器设置”-“选项设置”画面中的“指定送料器的走带间距”栏设置为“在基板程序中设置”时，才显示此参数。
2-29
2
P: 走带速度
从下拉框中选择传送料带的速度。
Q: 料带盘直径尺寸
指定料带盘的直径 ( 此参数只在“R料带种类”为“8mm 带式”时显示 )。
从下拉框选择“7 英寸”或“大型 ( 超过 7 英寸 )”。
此处的设定值，在优化基板程序时用于判定料带盘是否可以安装。
参考
使用 8mm 料带且料带盘直径为 7 英寸的元件，可以在料车料带盘支架上部或下部任意一侧安装料带盘。料带盘直径为大型 ( 超过
7 英寸 ) 的元件，只能安装在料车料带盘支架的下部。
此外，8mm 料带以外的元件只能在料车料带盘支架的下部安装料带盘。
T: 送料振动时间 ( 秒 )
设置送料器机体的振动时间 ( 传送元件的时间 )( 此参数，只有在“E: 送料器类型”的设置为“多杆式”或“宽幅多杆式”时
才显示 )。
设置为“标准 (0)”时，振动 2 秒。根据元件的具体情况在 +0.4 〜 -3.5 的范围内设置。
G: 废弃方法
指定发生元件识别错误时丢弃元件的位置。芯片元件等设置为“丢弃位置”。盘装元件等如要将元件退还到托盘中时，设置
为“特殊退还处理”，如果配备了选配装置废弃站时，则选择“回收装置”。
H: 重试次数
指定发生元件识别错误时重试的次数。“立即停止”〜 14 次的范围内都可以设置 ( 如果此处设置的重试次数比机器设置数据
中的重试次数少，则优先执行机器设置数据中的重试次数 )。
I: 传送装置 Y 轴速度 ( 只有双段传送台规格的贴片机才显示 )
已贴装的元件因传送装置 Y 轴的动作发生位置偏离时，可以在此调节传送装置 Y 轴的速度。

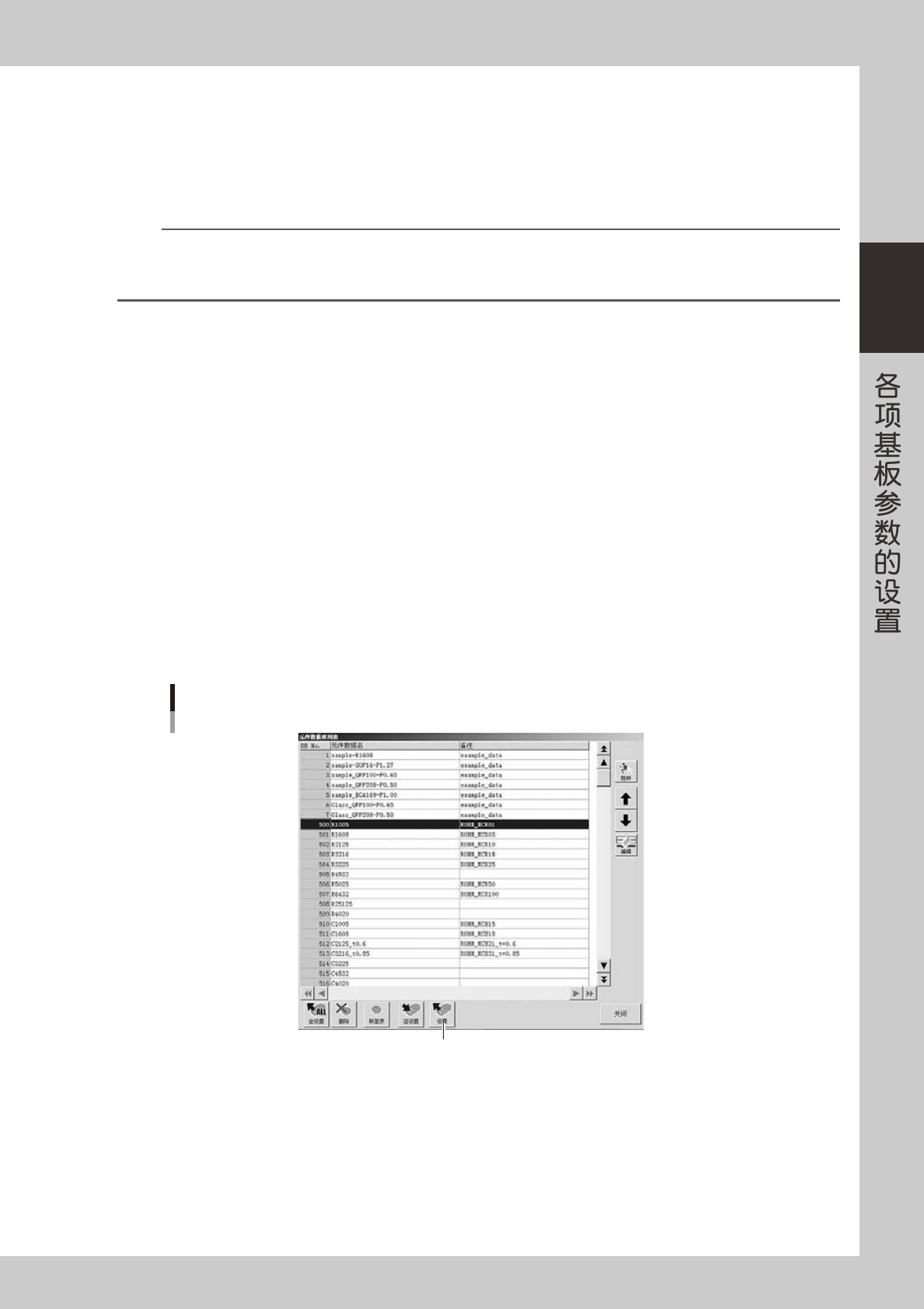

J: 数据库号码
如果从数据库复制了参数值时，显示原数据库的号码。
想要从数据库复制参数值时，按 [ 数据库 ] 按钮。“元件数据库列表”画面显示后，选择想要复制的数据，按 [ 设置 ] 按钮进
行复制。
按此按钮
数据库设置
26211-P2-00
2-30
2
2.3 吸料参数
吸料参数
以Z:LEX(YSM20) FM贴装头机型为例
26212-P2-00
A: 送料器安装位置
输入安装送料器的送料器架的号码 ( 送料器定位销位置 )。
如果将 [ 元件 ]-“选项”选项卡画面的“优化”设置为“执行”，则不需要设置送料器架号码。
使用固定托盘式送料器供给元件时，输入距离该送料器安装位置最近的送料器架号码。
如果配备了自动、外接式托盘交换器等托盘装置时，可以直接使用默认值。
B: 送料器位置计算
如果元件的供给形态为“带式”，可设置为“自动”( 自动计算吸附位置 )。
如果使用杆式送料器或托盘式送料器供给元件，可设置为“示教”，参照第 3 章“1.带式送料器以外的供料装置”。
C、D: X、Y ( 吸附位置 )
输入贴装头吸附元件时的坐标值。
当“送料器位置计算”设置为“自动”时，此项目被跳过。
使用杆式送料器或托盘式送料器时，参照第 3 章“1.带式送料器以外的供料装置”，通过示教输入吸附位置。
